7 | Demontage

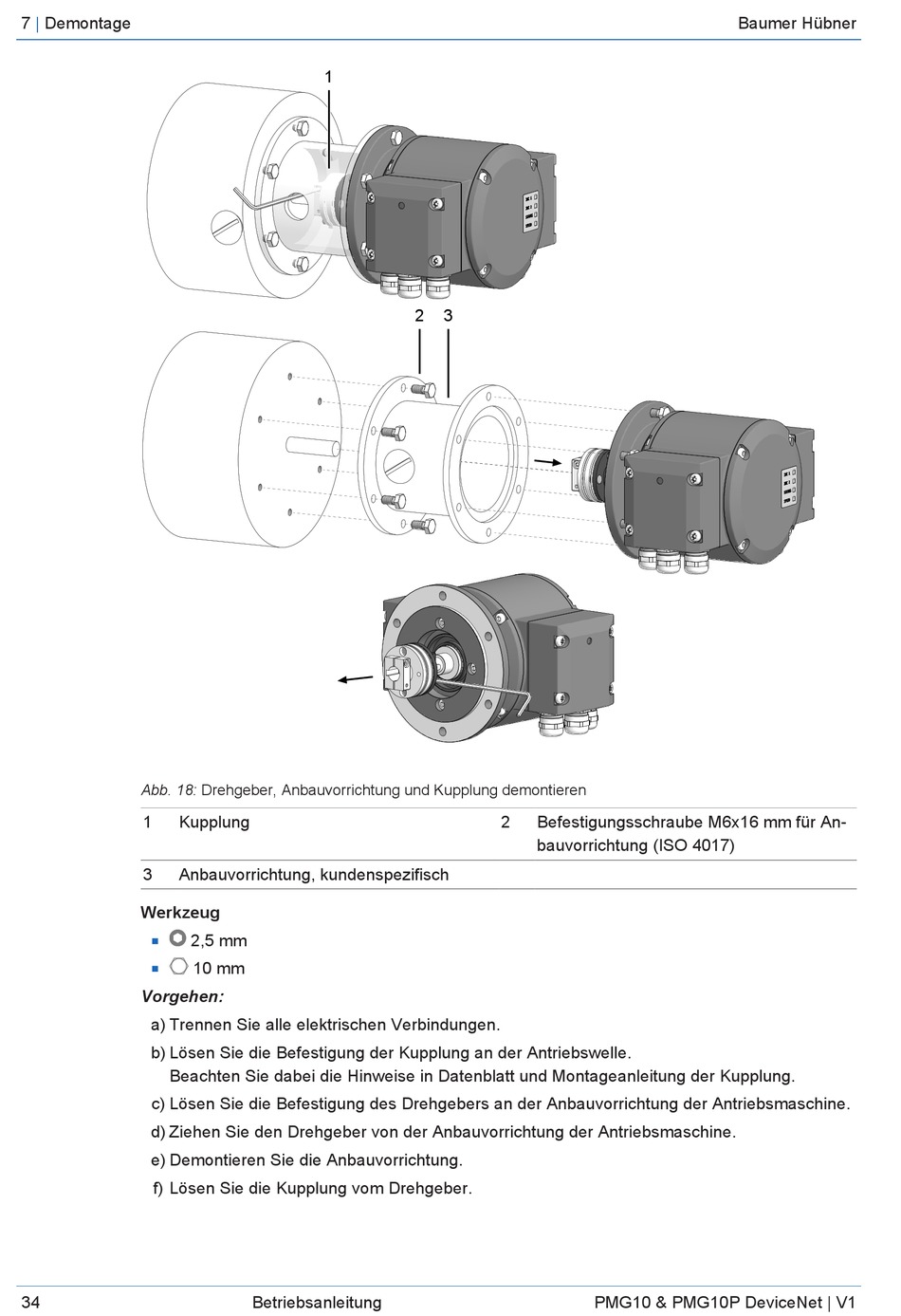

Abb. 18: Drehgeber, Anbauvorrichtung und Kupplung demontieren
1 Kupplung
3 Anbauvorrichtung, kundenspezifisch
Werkzeug
2,5 mm
n
n
Vorgehen:
a) Trennen Sie alle elektrischen Verbindungen.
b) Lösen Sie die Befestigung der Kupplung an der Antriebswelle.
Beachten Sie dabei die Hinweise in Datenblatt und Montageanleitung der Kupplung.
c) Lösen Sie die Befestigung des Drehgebers an der Anbauvorrichtung der Antriebsmaschine.
d) Ziehen Sie den Drehgeber von der Anbauvorrichtung der Antriebsmaschine.
e) Demontieren Sie die Anbauvorrichtung.
f) Lösen Sie die Kupplung vom Drehgeber.
34
1
10 mm
Betriebsanleitung
2 3
2 Befestigungsschraube M6x16 mm für An-
bauvorrichtung (ISO 4017)
