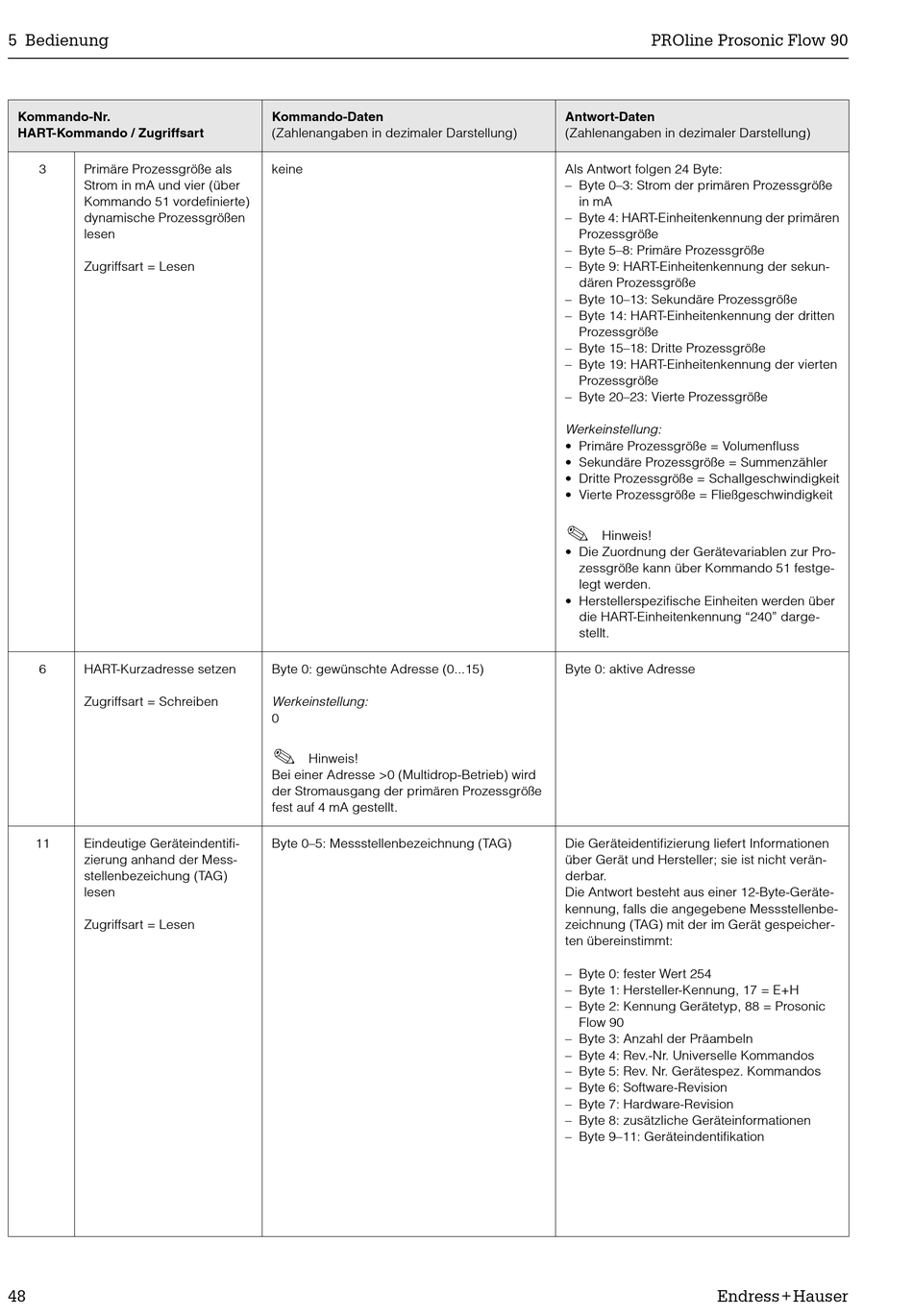

Endress+Hauser PROline prosonic flow 90 Betriebsanleitung Seite 48

5 Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
3 Primäre Prozessgröße als
Strom in mA und vier (über
Kommando 51 vordefinierte)
dynamische Prozessgrößen
lesen
Zugriffsart = Lesen
6 HART-Kurzadresse setzen
Zugriffsart = Schreiben
11 Eindeutige Geräteindentifi-
zierung anhand der Mess-
stellenbezeichung (TAG)
lesen
Zugriffsart = Lesen
48
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird
der Stromausgang der primären Prozessgröße
fest auf 4 mA gestellt.
Byte 0–5: Messstellenbezeichnung (TAG)
PROline Prosonic Flow 90
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgen 24 Byte:
– Byte 0–3: Strom der primären Prozessgröße
in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
– Byte 5–8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekun-
dären Prozessgröße
– Byte 10–13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
– Byte 15–18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
– Byte 20–23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler
• Dritte Prozessgröße = Schallgeschwindigkeit
• Vierte Prozessgröße = Fließgeschwindigkeit
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Pro-
zessgröße kann über Kommando 51 festge-
legt werden.
• Herstellerspezifische Einheiten werden über
die HART-Einheitenkennung "240" darge-
stellt.
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen
über Gerät und Hersteller; sie ist nicht verän-
derbar.
Die Antwort besteht aus einer 12-Byte-Geräte-
kennung, falls die angegebene Messstellenbe-
zeichnung (TAG) mit der im Gerät gespeicher-
ten übereinstimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 88 = Prosonic
Flow 90
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9–11: Geräteindentifikation
