PROline Prosonic Flow 90
Endress+Hauser
Durchflussmesssensoren U (Clamp On)
Die Durchflussmesssensoren U erfüllen alle Anforderungen gemäß Schutzart IP 52. Um
nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 52 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorstek-
kern verwendet werden.
x Die BNC-Kabelstecker (1) müssen sauber, trocken und unverletzt sein.
x Die BNC-Kabelstecker (1) so einführen, dass sie nicht verkanten und anschließend
fest bis zum Anschlag anziehen.

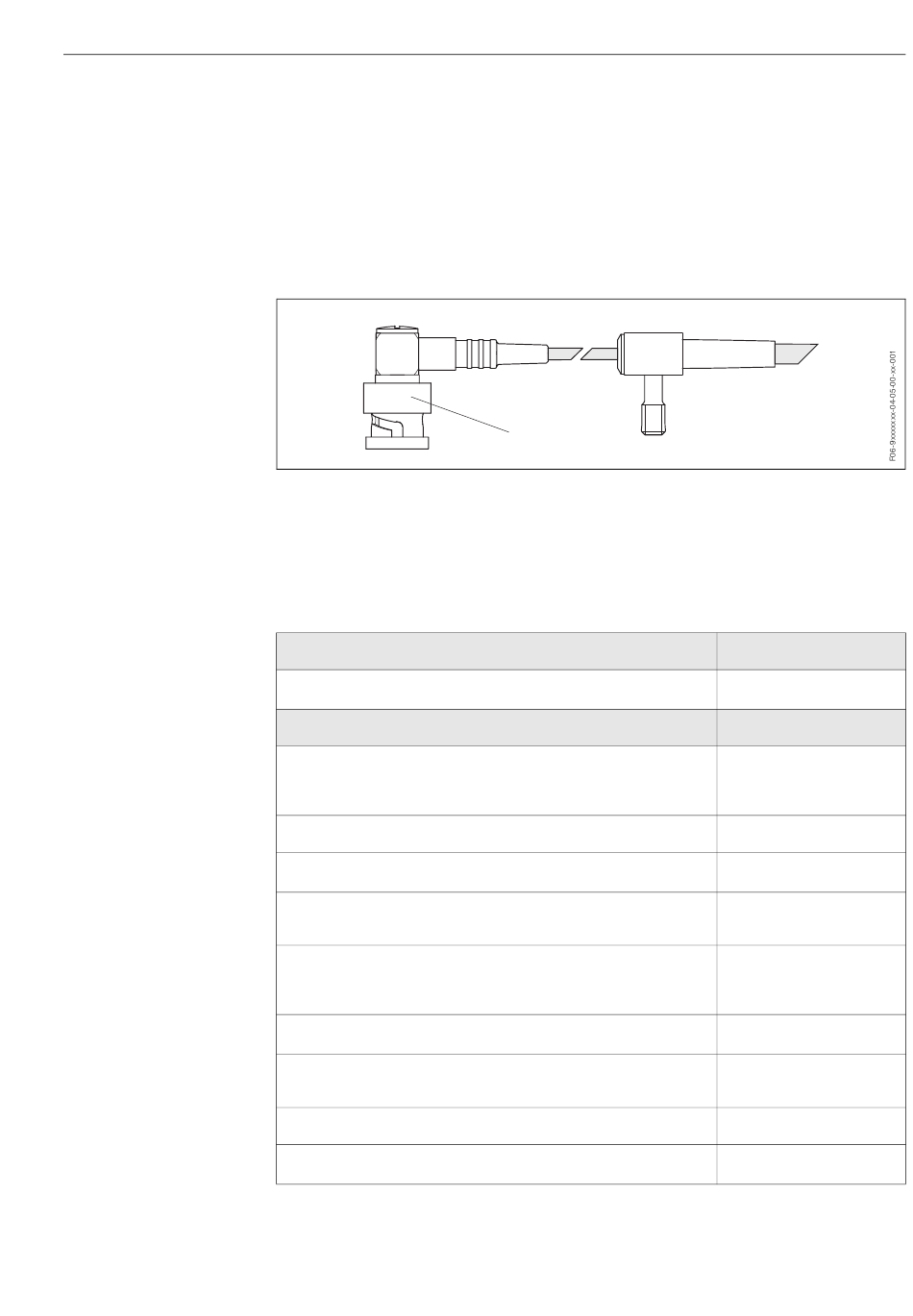

Abb. 40: Montagehinweise zur Schutzart IP 52 bei BNC-Kabelstecker
4.5

Anschlusskontrolle

Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen
durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typen-
schild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Sensorkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Wurden alle Maßnahmen bez. Erdung und Potenzialausgleich korrekt
durchgeführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Gehäusedeckel montiert und fest angezogen?
1
4 Verdrahtung
Hinweise

Hinweise
85...260 V AC (45...65 Hz)
20...55 V AC (45...65 Hz)
16...62 V DC
s. Seite 34, 91


siehe Anschlussschema im
Deckel des Anschluss-
klemmenraums

s. Seite 38 ff.
s. Seite 38
