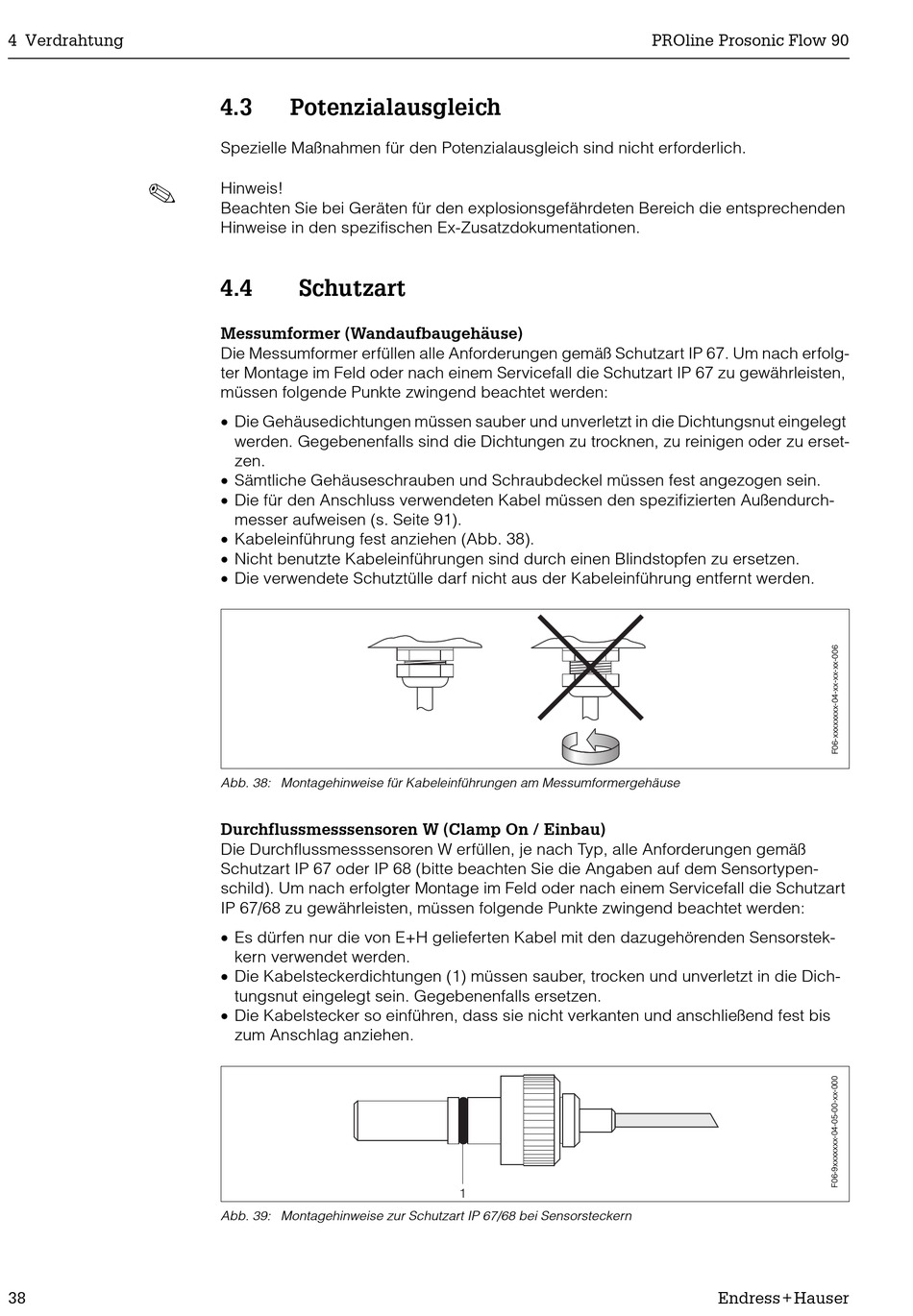

4 Verdrahtung
!
38
4.3

Potenzialausgleich

Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Hinweis!
Beachten Sie bei Geräten für den explosionsgefährdeten Bereich die entsprechenden
Hinweise in den spezifischen Ex-Zusatzdokumentationen.
4.4

Schutzart

Messumformer (Wandaufbaugehäuse)
Die Messumformer erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolg-
ter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten,
müssen folgende Punkte zwingend beachtet werden:
x Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu erset-
zen.
x Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
x Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurch-
messer aufweisen (s. Seite 91).
x Kabeleinführung fest anziehen (Abb. 38).
x Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
x Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Abb. 38: Montagehinweise für Kabeleinführungen am Messumformergehäuse
Durchflussmesssensoren W (Clamp On / Einbau)
Die Durchflussmesssensoren W erfüllen, je nach Typ, alle Anforderungen gemäß
Schutzart IP 67 oder IP 68 (bitte beachten Sie die Angaben auf dem Sensortypen-
schild). Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart
IP 67/68 zu gewährleisten, müssen folgende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorstek-
kern verwendet werden.
x Die Kabelsteckerdichtungen (1) müssen sauber, trocken und unverletzt in die Dich-
tungsnut eingelegt sein. Gegebenenfalls ersetzen.
x Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis
zum Anschlag anziehen.
Abb. 39: Montagehinweise zur Schutzart IP 67/68 bei Sensorsteckern
1
