Bedienung

5.1

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Mög-
lichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu
ändern und nach seinen Bedürfnissen anzupassen ( o siehe Handbuch "Beschreibung
Gerätefunktionen").
1

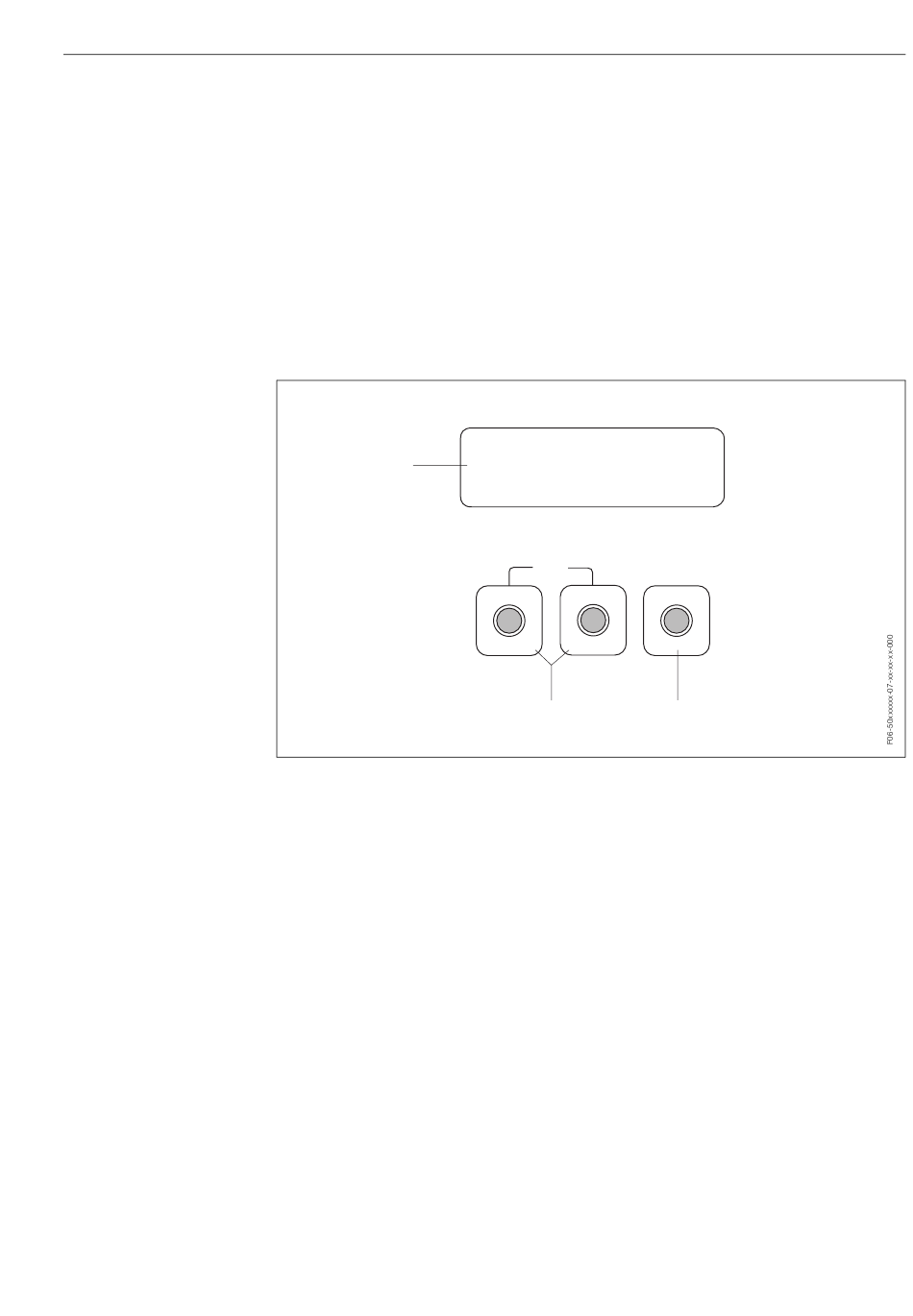

Abb. 41: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und
Hinweismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen
Messbetriebs bezeichnet.
Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [ml/min] oder in [%].
Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m
Bargraphdarstellung, Messstellenbezeichnung
Plus-/Minus-Tasten (2)
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/
– Schrittweises Verlassen der Funktionsmatrix

– +/ Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
Enter-Taste (3)
o
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+48.25 ml/min
3
+3702.6 m
Esc
+
-
2

Tasten, werden folgende Funktionen ausgelöst:
o
HOME-Position
o
direkter Rücksprung zur HOME-Position
