5 | Installation
5.2.2 Ablaufanschluss

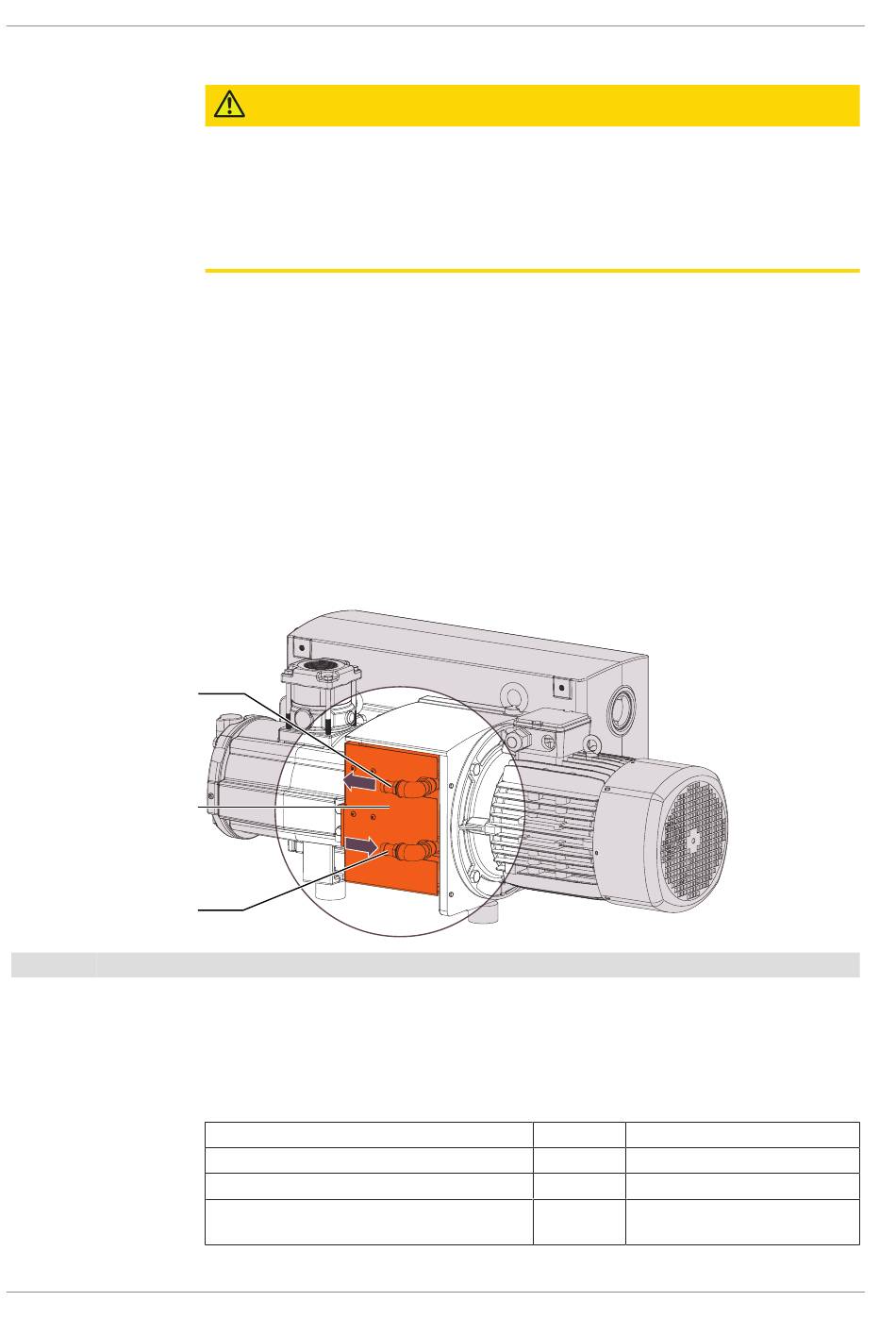

5.2.3 Kühlwasseranschluss (optional)
CWO
WHE
CWI
CWI
Kühlwasserzulauf
WHE
Öl/Wasser-Wärmetauscher
10 / 28
VORSICHT
Das abgeführte Gas enthält geringe Mengen Öl.
Gesundheitsrisiko!
Wenn die Luft in Räume geleitet wird, in denen sich Personen befinden, gehen Sie fol-
gendermaßen vor:
• Stellen Sie ausreichende Belüftung sicher.
Anschlussgröße(n):
– G2 (mit optionalem Abgasflansch)
• Stellen Sie sicher, dass das abgeführte Gas ungehindert abfließen kann. Schließen Sie
keinesfalls den Ablauf, drosseln Sie ihn nicht und verwenden Sie ihn nicht als Druck-
luftquelle.
Wenn die angesaugte Luft nicht in unmittelbarer Nähe der Maschine in die Umgebung
abgegeben wird, beachten Sie Folgendes:
• Verlegen Sie die Abführleitung mit Gefälle von der Maschine weg oder bringen Sie ei-
nen Flüssigkeitsabscheider bzw. einen Siphon mit Ablasshahn an, damit keine Flüssig-
keit zurück in die Maschine laufen kann.
• Verbinden Sie die Kühlwasseranschlüsse (CWI/CWO) mit der Wasserzufuhr.
Anschlussgröße:
– 19 mm Schlauch (CWI/CWO)
• In Bezug auf das Kühlwasser müssen folgende Voraussetzungen erfüllt werden:
Min. Zulaufkapazität
Wasserdruck
Zulauftemperatur
Erforderlicher Differenzdruck zwischen Vor-
und Rücklauf
CWO
Kühlwasserablauf
l/min
2,5
bar
2 ... 6
°C
+5 ... +35
bar
≥ 1
Instruction Manual R5 RD 0200-0360 A_DE_de
