5.2.3 Kühlwasseranschluss (optional)
CWI Kühlwasserzulauf
CWO Kühlwasserablauf
WHE Öl/Wasser-Wärmetauscher
TV Thermostatventil
0870524627_RA0160-0302D_C0007_IM_de
Anschlussgröße:
– G2
Bei spezifischen Bestellungen können die Anschlussmaße abweichen.
• Stellen Sie sicher, dass das abgeführte Gas ungehindert ausströmen kann. Schließen
Sie keinesfalls die Abluftleitung, drosseln Sie sie nicht und verwenden Sie sie nicht als
Druckluftquelle.
Wenn die angesaugte Luft nicht in unmittelbarer Nähe der Maschine in die Umgebung
abgegeben wird, beachten Sie Folgendes:
• Verlegen Sie die Abluftleitung abfallend zur Maschine oder bringen Sie einen Flüssig-
keitsabscheider bzw. einen Kondensatsammelstutzen mit einem Ablasshahn an, damit
keine Flüssigkeit zurück in die Maschine laufen kann.

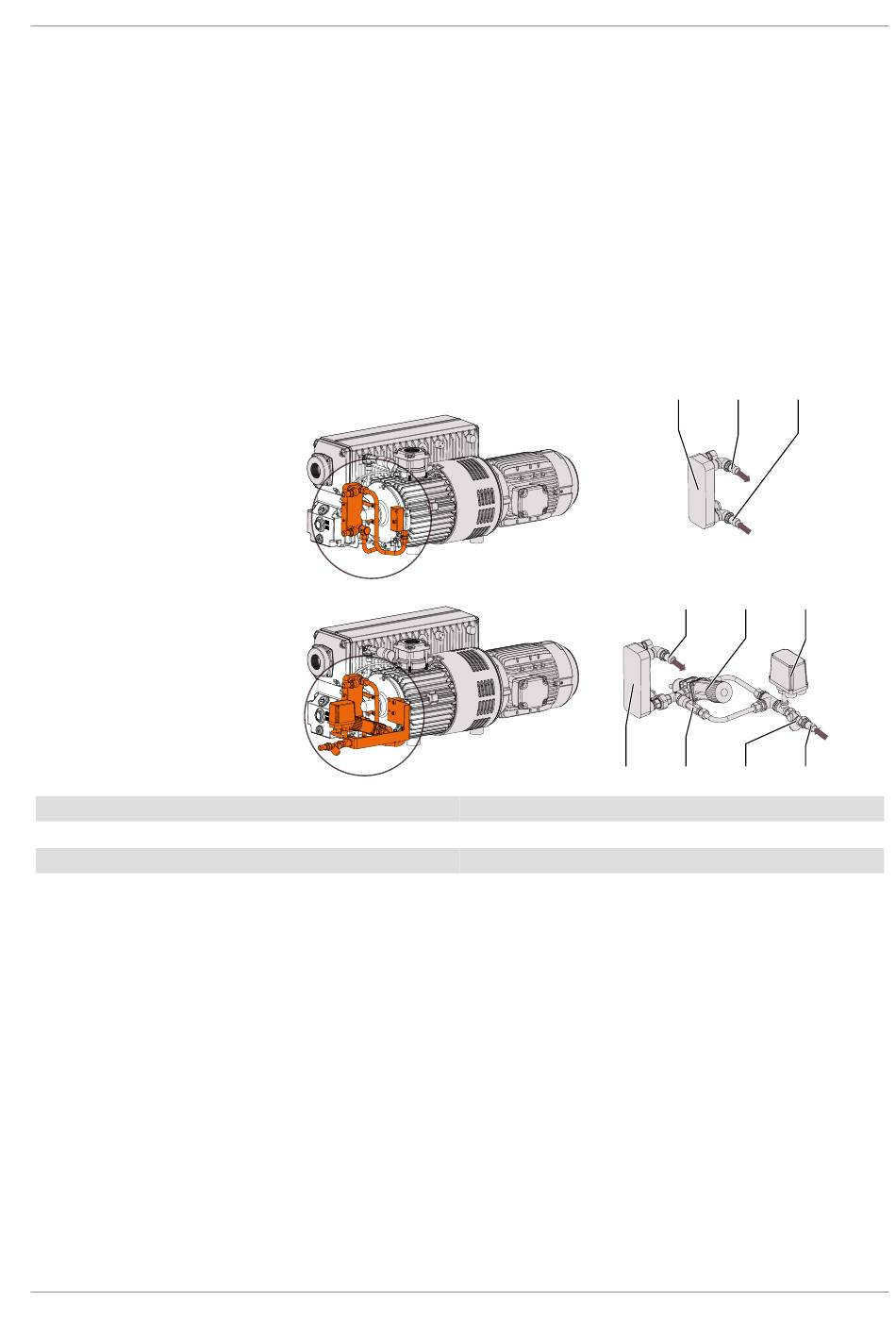

Wasser-Öl-Wärmetauscher ohne Zulauf-Zubehör
Wasser-Öl-Wärmetauscher mit Zulauf-Zubehör
Das Thermostatventil (TV) dient der Steuerung der Wasserdurchflussmenge, um die Ma-
schinentemperatur stabil zu halten.
Das Thermostatventil (TV) ist auf Position 2 (etwa 75 °C Öltemperatur) eingestellt.
Mit dem Druckschalter (PS) wird überwacht, ob sich Wasser im Kühlsystem der Maschi-
ne befindet.
Wenn der Druckschalter einen Druck unter 2 bar erfasst, muss die Maschine abgeschal-
tet werden.
Das Wasser-Umgehungsventil (WBV) wird bei der ersten Inbetriebnahme der Maschine
verwendet. Zu diesem Zeitpunkt muss es geöffnet sein (ca. 90 Sekunden), um den Was-
ser-Wärmetauscher betriebsfertig zu machen. Anschließend muss es geschlossen wer-
den.
• Verbinden Sie die Kühlwasseranschlüsse (CWI / CWO) mit der Wasserzufuhr.
Anschlussgröße:
– 19 mm Schlauch (CWI / CWO)
WHE
WHE
PS Druckschalter
WBV Wasser-Umgehungsventil
WF Wasserfilter
