5 | Installation

5.2.2 Ablaufanschluss

5.2.3 Kühlwasseranschluss (optional)
CWI Kühlwassereinlauf
CWO Kühlwasserablauf
WHE Wasser-Öl-Wärmetauscher
TV Thermostatventil
10 / 32
VORSICHT
Das abgeführte Gas enthält geringe Mengen Öl.
Gesundheitsrisiko!
Wenn die Luft in Räume geleitet wird, in denen sich Personen befinden, gehen Sie fol-
gendermaßen vor:
• Stellen Sie ausreichende Belüftung sicher.
Anschlussgröße(n):
– G2
Bei spezifischen Bestellungen können die Anschlussmaße abweichen.
• Stellen Sie sicher, dass das abgeführte Gas ungehindert abfließen kann. Schließen Sie
keinesfalls den Ablauf, drosseln Sie ihn nicht und verwenden Sie ihn nicht als Druck-
luftquelle.
Wenn die angesaugte Luft nicht in unmittelbarer Nähe der Maschine in die Umgebung
abgegeben wird, beachten Sie Folgendes:
• Verlegen Sie die Abführleitung mit Gefälle von der Maschine weg oder bringen Sie ei-
nen Flüssigkeitsabscheider bzw. einen Siphon mit Ablasshahn an, damit keine Flüssig-
keit zurück in die Maschine laufen kann.

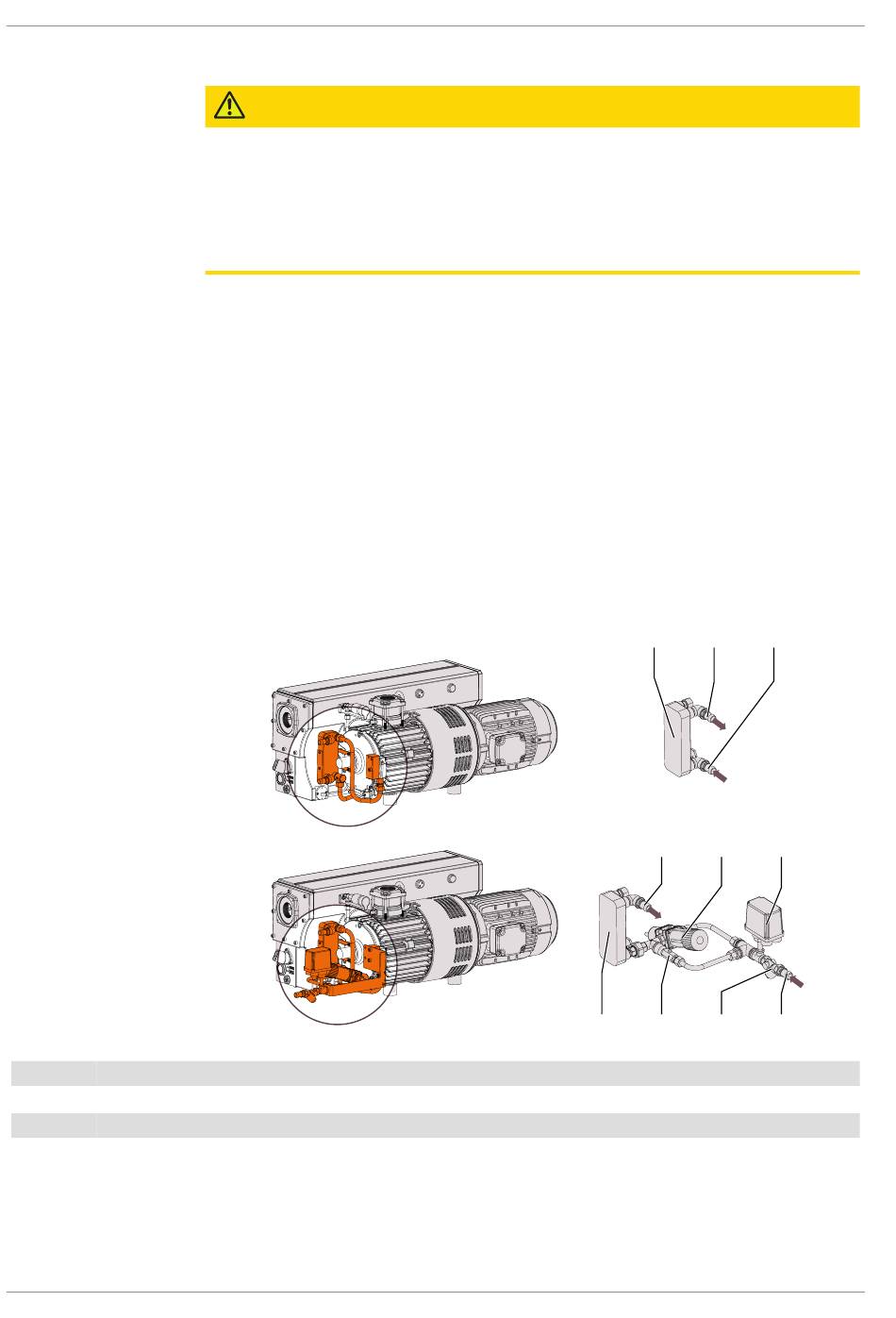

Wasser-Öl-Wärmetauscher ohne Zulauf-Zubehör
Wasser-Öl-Wärmetauscher mit Zulauf-Zubehör
Das Thermostatventil (TV) dient der Steuerung der Wasserdurchflussmenge, um die Ma-
schinentemperatur stabil zu halten.
Das Thermostatventil (TV) ist werkseitig auf Position 2 (etwa 75 °C Öltemperatur) eingestellt.
WHE
WHE
PS Druckschalter
WBV Wasser-Bypassventil
WF Wasserfilter
Instruction Manual R5 RA 0165-0305 D_DE_de
CWO CWI
CWO TV PS
WBV WF CWI
