5 | Installation
5.2.3 Kühlwasseranschluss (optional)
CWI Kühlwassereinlass
MV Magnetventil
WF Wasserfilter
22 / 64

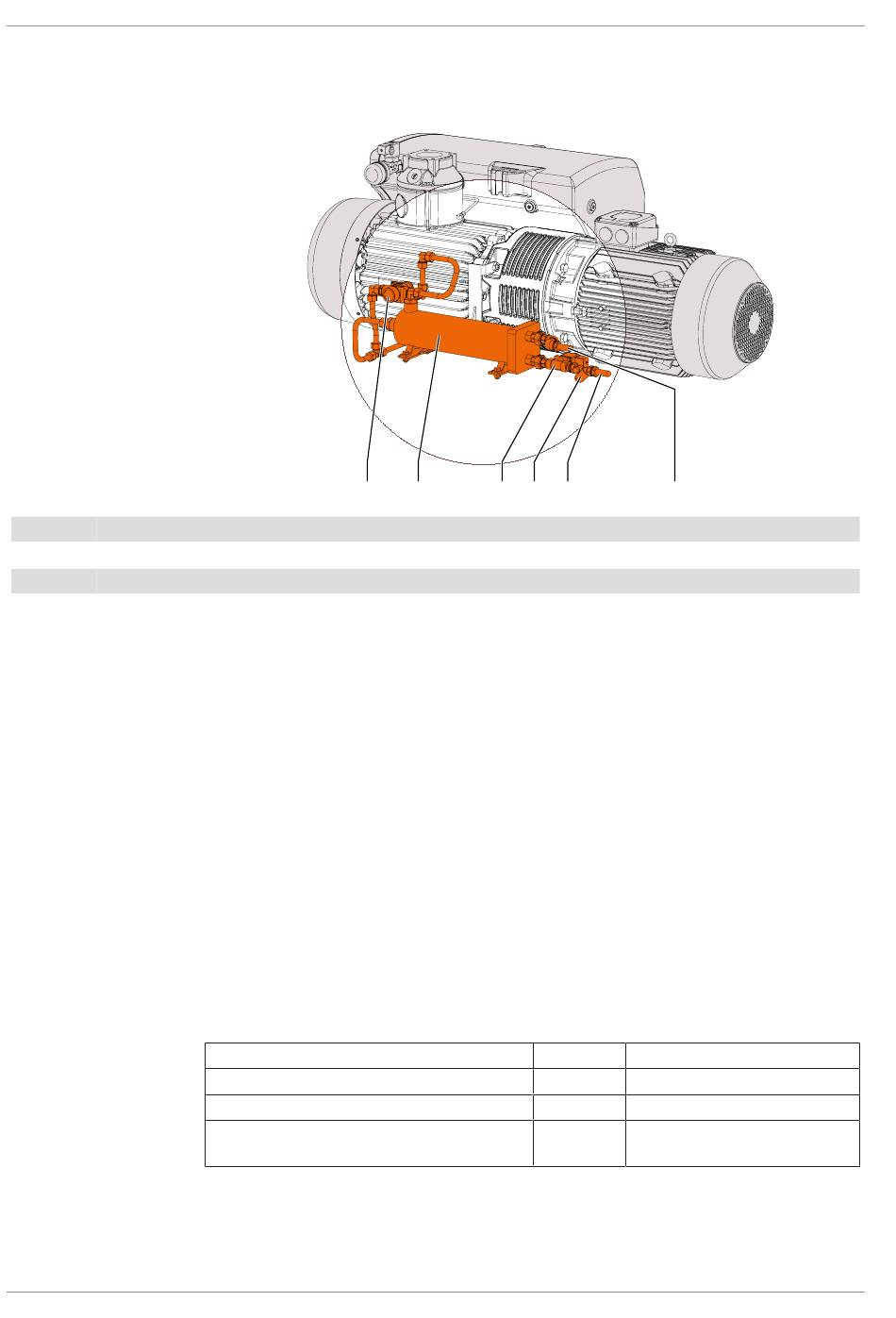

Wasser-Öl-Wärmetauscher mit Kühlwassereinlass und Kühlwasserauslass
TV
Das Thermostatventil (TV) dient der Steuerung der Öl-Volumenstroms, um die Maschi-
nentemperatur stabil zu halten.
Das Thermostatventil (TV) ist auf werkseitig auf eine Öltemperatur von ca. 55 °C - 70 °C
eingestellt.
Das Magnetventil (MV) hält die Kühlwasserzirkulation an, wenn die Maschine nicht
läuft, oder wenn die Öltemperatur unter 60 °C liegt.
• Verbinden Sie die Kühlwasseranschlüsse (CWI / CWO) mit der Wasserzufuhr.
Anschlussgröße:
– 19 mm Schlauch (CWI / CWO)
• Falls ein Wasser-Öl-Wärmerückgewinnungssystem nachgerüstet wird:
– Stellen Sie die elektrische Verbindung zwischen Magnetventil (MV) und Steuergerät
(CU) her: Anschlussklemmen X1-5, X1-0V und X1-PE (siehe Schaltplan T511211394
im Schaltschrank).
– Ändern Sie den Typ des Kühlsystems im Menü „Erweiterte Einstellungen" der Benut-
zeroberfläche, siehe spezifisches Dokument „Anleitung zur Pumpensteuerung, Art.-
Nr. 0870213261". Dieser Parameter ist ausschließlich für Personen mit Benutzerrol-
le 3 verfügbar, siehe Rolle und Benutzer [► 12].
• In Bezug auf das Kühlwasser müssen folgende Voraussetzungen erfüllt werden:
Zulaufkapazität
Wasserdruck
Zulauftemperatur
Erforderlicher Differenzdruck zwischen Vor-
und Rücklauf
WHE MV WF CWI
CWO Kühlwasserauslass
TV Thermostatventil
WHE Wasser-Öl-Wärmetauscher
l/min.
Bar
°C
Bar
0870215096_RA0760A_PLUS_-0002_IM_de
CWO
5
2 ... 6
+5 ... +35
≥ 1
