Montage und Einstellungen
Anschluss über
externe
Stromversorgung
22 01.00 | FTE | Inbetriebnahmeanleitung | de | 1485777

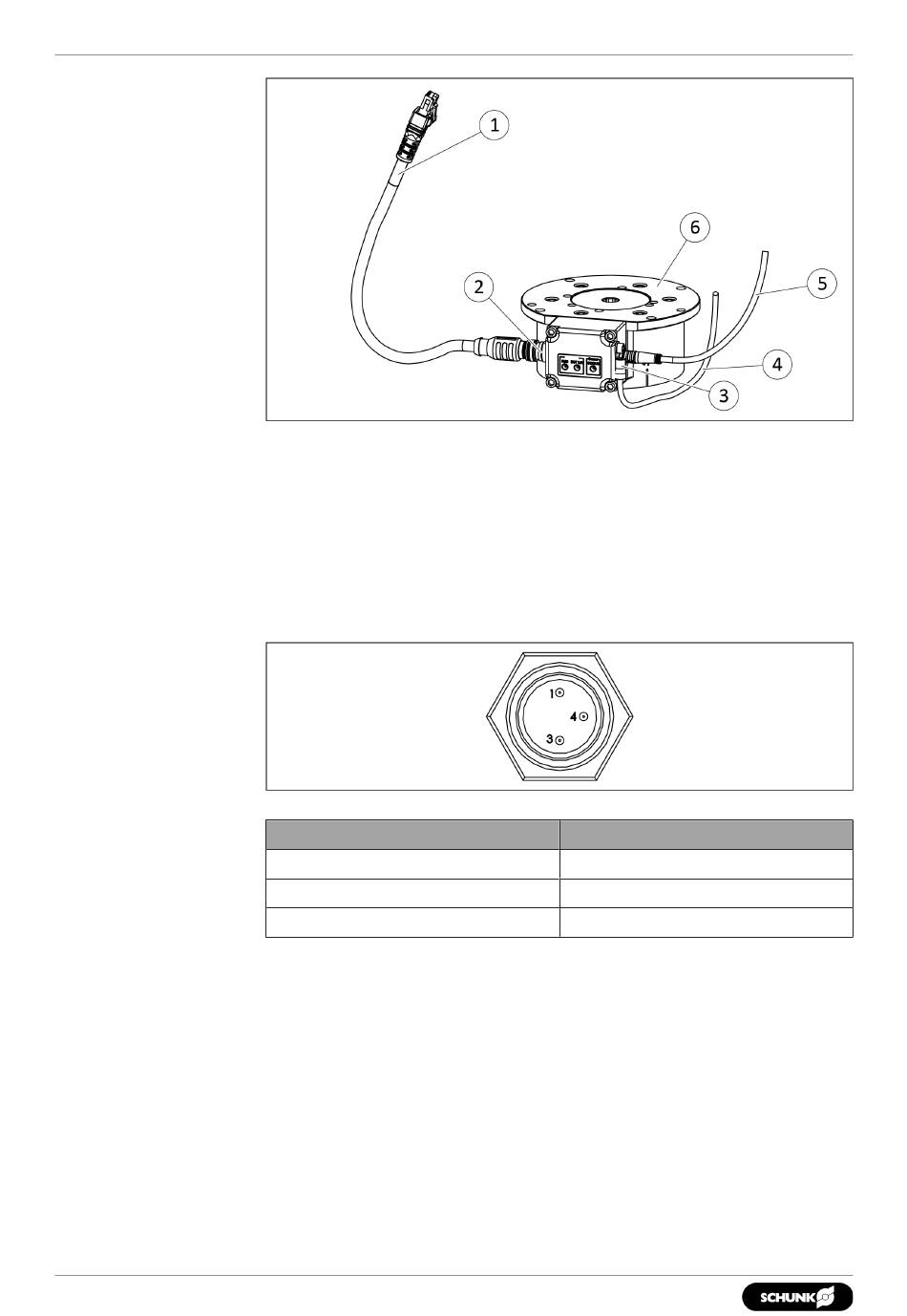

Anschluss EtherCAT Master
1. EtherCAT-Kabel (1) an den M12-Stecker (2) am EtherCAT-
Sensor (6) anschließen.
2. Externes Stromkabel (5) an den 3-poligen M8-Stecker am
EtherCAT-Sensor (6) anschließen.
3. Optional Erdungskabel (4) an Erdungsanschluss (3)
anschließen.
Buchse Stromanschluss, M8 3-Pin
Pin
1
3
4
Signal
V+ (20 V bis 48 VDC)
GND
-
