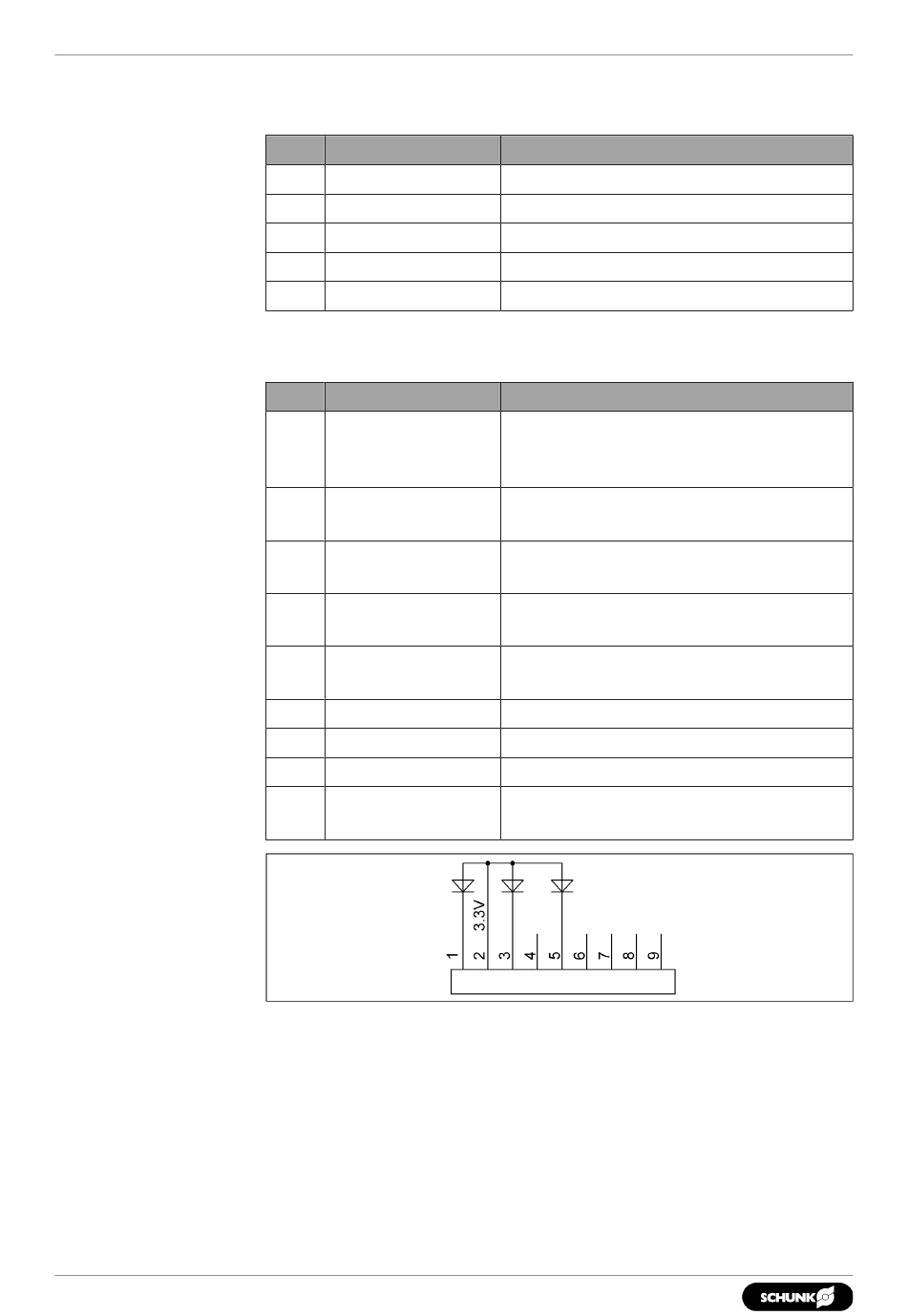

SCHUNK FTE Inbetriebnahmeanleitung Seite 18

Montage und Einstellungen
18 01.00 | FTE | Inbetriebnahmeanleitung | de | 1485777
P901 Stecker für EtherCAT-Schnittstellen
Pin Signal
1 TX+
2 TX-
3 RX+
4 RX-
5 Shield
P902 Anschluss für optionale externe LEDs
Pin Signal
1 RUN_LED
2 +3.3V
3 ACTIVITY_LED
4 +3.3V
5 RED_STATUS_ LED Anschluss an die Kathode der
6 Reserved
7 Reserved
8 Reserved
9 DGND
P902 LED-Schaltplan
Beschreibung
Ethernet-Übertragung +
Ethernet-Übertragung -
Ethernet-Empfang +
Ethernet-Empfang -
Abschirmung des Ethernetkabels
Beschreibung
Anschluss an die Kathode der
optionalen externen EtherCAT RUN-
LED
Anschluss an die Anode der optionalen
externen LEDs
Anschluss an die Kathode der
optionalen externen ACTIVITY-LED
Anschluss an die Anode der optionalen
externen LEDs
optionalen externen Board Status LED
Für die uC-Programmierung
Für die uC-Programmierung
Für die uC-Programmierung
Masse für +3.3 V; wird für die uC-
Programmierung verwendet
