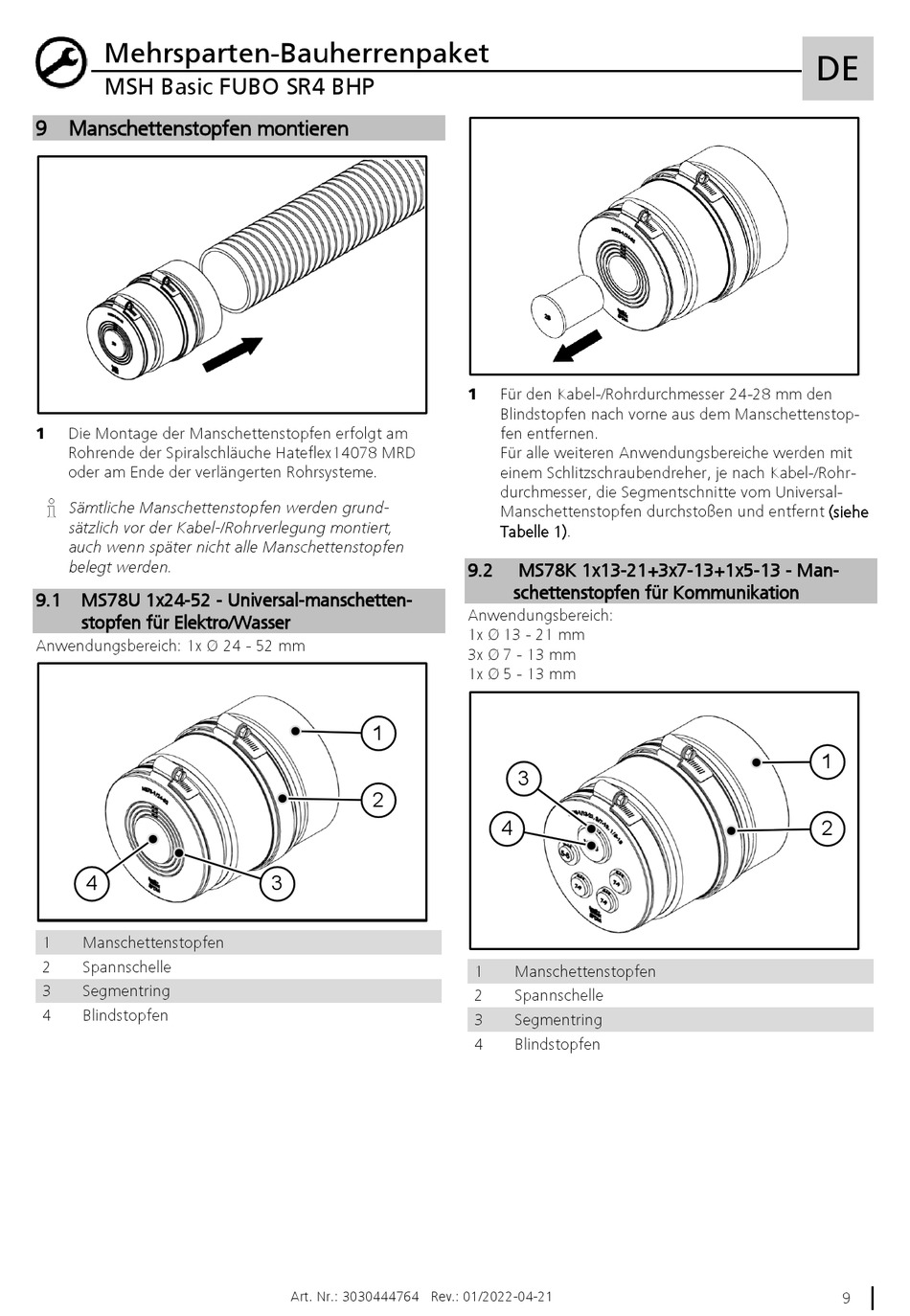

9 Manschettenstopfen montieren

1 Die Montage der Manschettenstopfen erfolgt am
Rohrende der Spiralschläuche Hateflex14078 MRD
oder am Ende der verlängerten Rohrsysteme.
Sämtliche Manschettenstopfen werden grund-
sätzlich vor der Kabel-/Rohrverlegung montiert,
auch wenn später nicht alle Manschettenstopfen
belegt werden.
9.1 MS78U 1x24-52 - Universal-manschetten-
stopfen für Elektro/Wasser
Anwendungsbereich: 1x Ø 24 - 52 mm
4
1 Manschettenstopfen
2 Spannschelle
3 Segmentring
4 Blindstopfen
1
2
3
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
1 Für den Kabel-/Rohrdurchmesser 24-28 mm den
Blindstopfen nach vorne aus dem Manschettenstop-
fen entfernen.
Für alle weiteren Anwendungsbereiche werden mit
einem Schlitzschraubendreher, je nach Kabel-/Rohr-
durchmesser, die Segmentschnitte vom Universal-
Manschettenstopfen durchstoßen und entfernt (siehe
Tabelle 1).
9.2 MS78K 1x13-21+3x7-13+1x5-13 - Man-
schettenstopfen für Kommunikation
Anwendungsbereich:
1x Ø 13 - 21 mm
3x Ø 7 - 13 mm
1x Ø 5 - 13 mm
3
4
1 Manschettenstopfen
2 Spannschelle
3 Segmentring
4 Blindstopfen
