Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
1

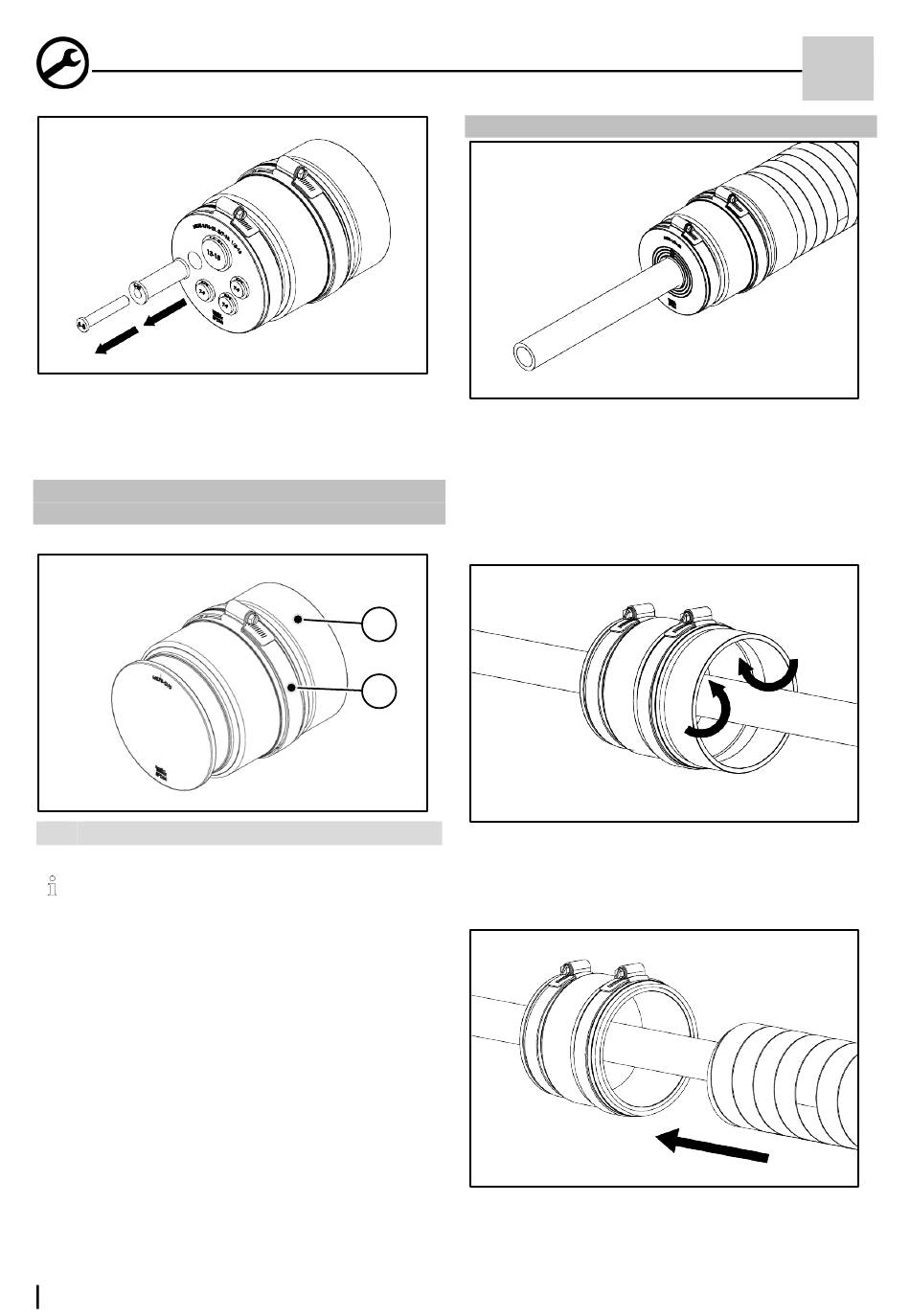

Beim Manschettenstopfen - Kommunikation (Durch-
messer 5 bis 21 mm), werden je nach Bedarf, die ent-
sprechenden Blindstopfen und Segmentringe (siehe
Tabelle 1) entfernt.
9.3
MS78 D0 - Manschettenstopfen zur Blindab-
dichtung
Anwendungsbereich: Blindabdichtung
1
Manschettenstopfen
2
Spannschelle
Der Blind-Manschettenstopfen wird mit nur
Spannschelle fixiert.
1
Die Montage für den Blind-Manschettenstopfen er-
folgt sinngemäß wie im folgenden Kapitel beschrie-
ben.
10
9.4
Montage an den Rohrenden
1
Nachdem die Hausanschlussleitungen über die Leer-
rohrtrasse eingeschoben wurden, werden die Man-
schettenstopfen über zwei Spannbänder am Ha-
teflexschlauchende 14078 bzw. an glatten und ge-
wellten Rohrenden ab DA 80-90 mm fixiert und zur
Medienleitung hin abgedichtet (Anzugsmoment 3
Nm).
1
2
2
Bei glatten und gewellten Rohren DA 75 muss das
zweite Spannband gelöst und die äußere Gummilippe
des Manschettenstopfens nach innen umgestülpt
einer
werden.
3
Das Mantelrohr in die Manschette einschieben und
mit dem Spannband fixieren.
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
