Hauff-Technik MSH Basic FUBO SR4 BHP Montageanleitung Seite 15

Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP

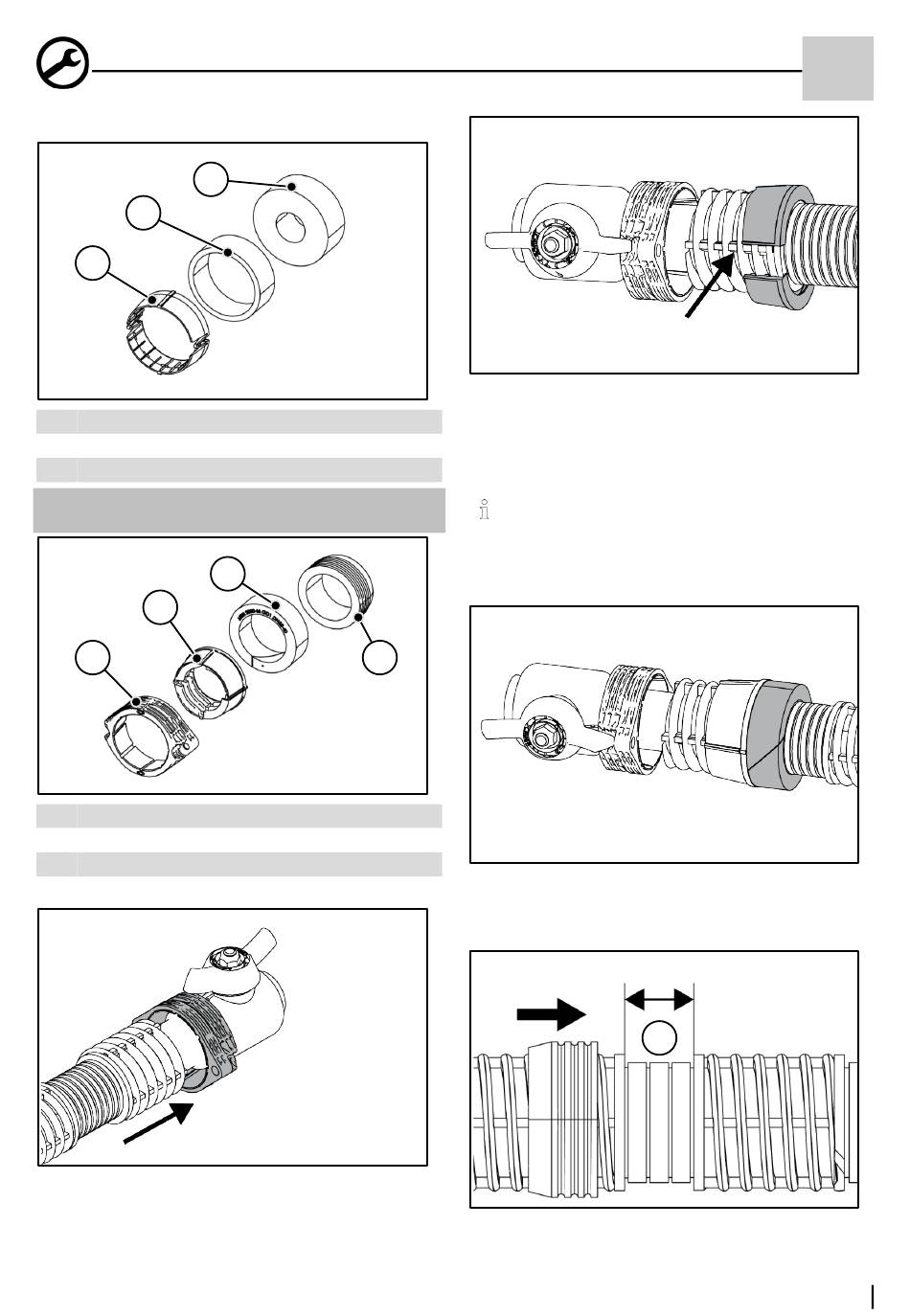

Komponentenset RMA ohne Lasche:
3
2
1
1 Verspann-Keilring RMA DN25
2 Primärdichtelement RMA DN25
3 Sekundärdichtelement RMA DN25
11.2.1 Gas-Montageset für HEK Fabr. Schuck
montieren
2
1
1 Lasche Gas DN25 aus Komponentenset Schuck
2 Verspann-Keilring Schuck DN25
3 Primärdichtelement Schuck DN25
4 Sekundärdichtelement Schuck DN25
1 Die Lasche Gas DN25 über die Gashauseinführung
zum Kugelhahn aufschieben.
3
4
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
2 Den Verspann-Keilring Schuck DN25 über den Rund-
gewindemantel der Gashauseinführung klappen und
zusammenrasten (Bandscharnier muss sich auf der
gegenüberliegenden Seite der Pfeilrasterungen befin-
den).
• Der Verspann-Keilring Schuck DN25 muss
bündig über dem Bund der Gashauseinfüh-
rung am Steg abschließen (die drei Pfeilraste-
rungen zeigen auf die Verschlussstelle des Ver-
spann-Keilrings Schuck DN25).
3 Das Primärdichtelement Schuck DN25 über die Gas-
hauseinführung klappen und bis an den Verspann-
Keilring Schuck DN25 schieben.
DE
X
15
