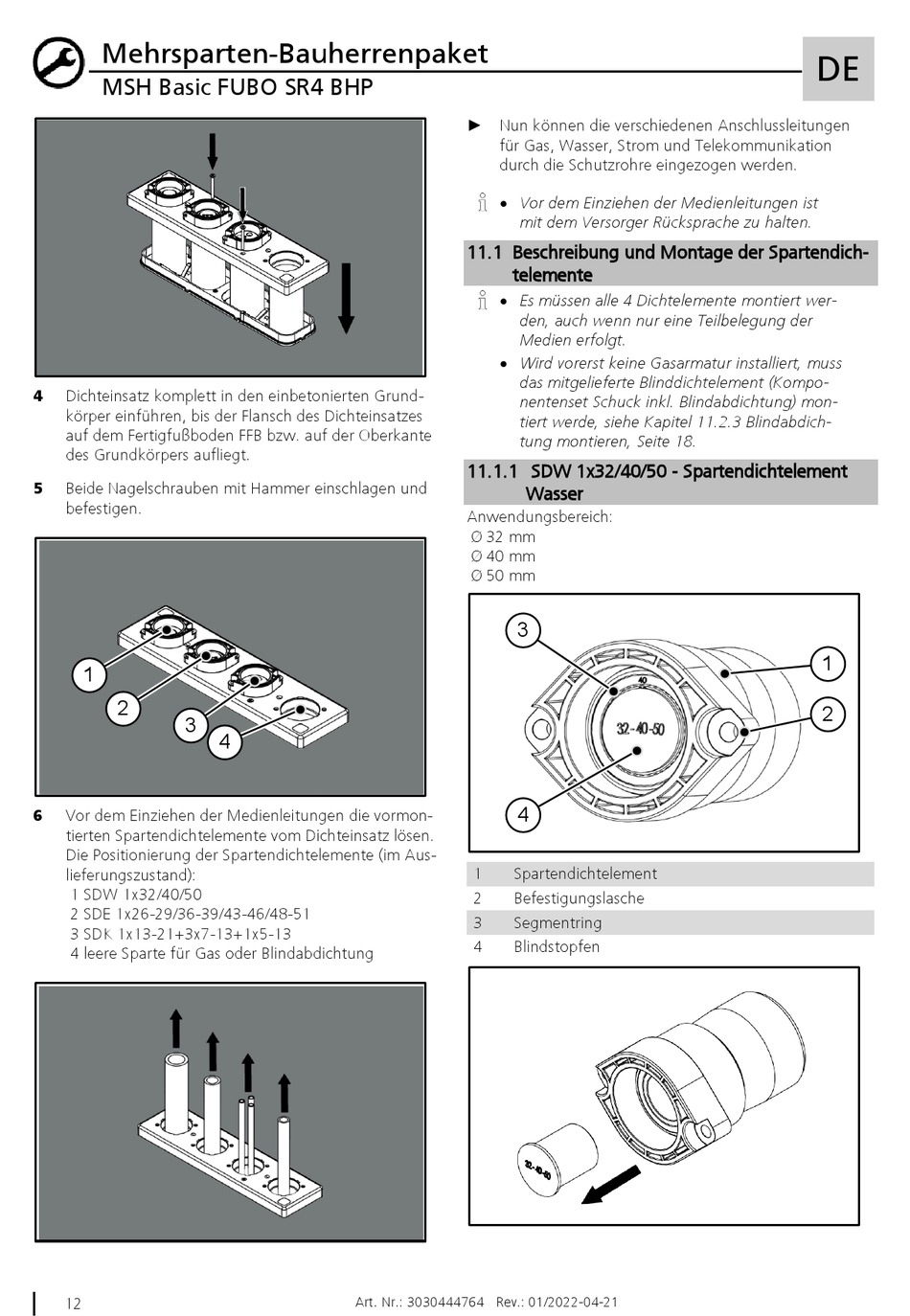

Beschreibung Und Montage Der Spartendichtelemente; Sdw 1X32/40/50 - Spartendichtelement Wasser - Hauff-Technik MSH Basic FUBO SR4 BHP Montageanleitung

Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
4 Dichteinsatz komplett in den einbetonierten Grund-
körper einführen, bis der Flansch des Dichteinsatzes
auf dem Fertigfußboden FFB bzw. auf der Oberkante
des Grundkörpers aufliegt.
5 Beide Nagelschrauben mit Hammer einschlagen und
befestigen.
1
2
3
6 Vor dem Einziehen der Medienleitungen die vormon-
tierten Spartendichtelemente vom Dichteinsatz lösen.
Die Positionierung der Spartendichtelemente (im Aus-
lieferungszustand):
1 SDW 1x32/40/50
2 SDE 1x26-29/36-39/43-46/48-51
3 SDK 1x13-21+3x7-13+1x5-13
4 leere Sparte für Gas oder Blindabdichtung
12
4
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
► Nun können die verschiedenen Anschlussleitungen
für Gas, Wasser, Strom und Telekommunikation
durch die Schutzrohre eingezogen werden.
• Vor dem Einziehen der Medienleitungen ist
mit dem Versorger Rücksprache zu halten.
11.1 Beschreibung und Montage der Spartendich-
telemente
• Es müssen alle 4 Dichtelemente montiert wer-
den, auch wenn nur eine Teilbelegung der
Medien erfolgt.
• Wird vorerst keine Gasarmatur installiert, muss
das mitgelieferte Blinddichtelement (Kompo-
nentenset Schuck inkl. Blindabdichtung) mon-
tiert werde, siehe Kapitel 11.2.3 Blindabdich-
tung montieren, Seite 18.
11.1.1 SDW 1x32/40/50 - Spartendichtelement
Wasser
Anwendungsbereich:
Ø 32 mm
Ø 40 mm
Ø 50 mm
3
4
1 Spartendichtelement
2 Befestigungslasche
3 Segmentring
4 Blindstopfen
DE
1
2
