MSH PolySafe Futterrohr

11 MSH PolySafe Futterrohr montieren

1
HINWEIS!
Keine Abdichtung durch unsachgemäße Montage!
Unsachgemäße Montage kann zu Sachschäden
führen.
• Position und Ausrichtung (3-Ebenen-Einbau
oder 2-Ebenen-Einbau) ist grundsätzlich
mit den Energieversorgern abzustimmen�
• D er Anspachtelfl ansch muss zur Gebäudeaußen-
seite ausgerichtet werden, damit dieser ggf. zur
Anarbeitung einer PMBC-Dickbeschichtung ver-
wendet werden kann.
• Das Verschlusselement (EPP-Element) sowie der
Verschlussdeckel (PE-Deckel) müssen während dem
Betoniervorgang im Futterrohr bleiben.
• Beim Einkürzen der Futterrohre, ist auf eine gerade
Schnittkante zu achten.
• Schalungsanker dürfen nicht durch das Futterrohr
geführt werden.

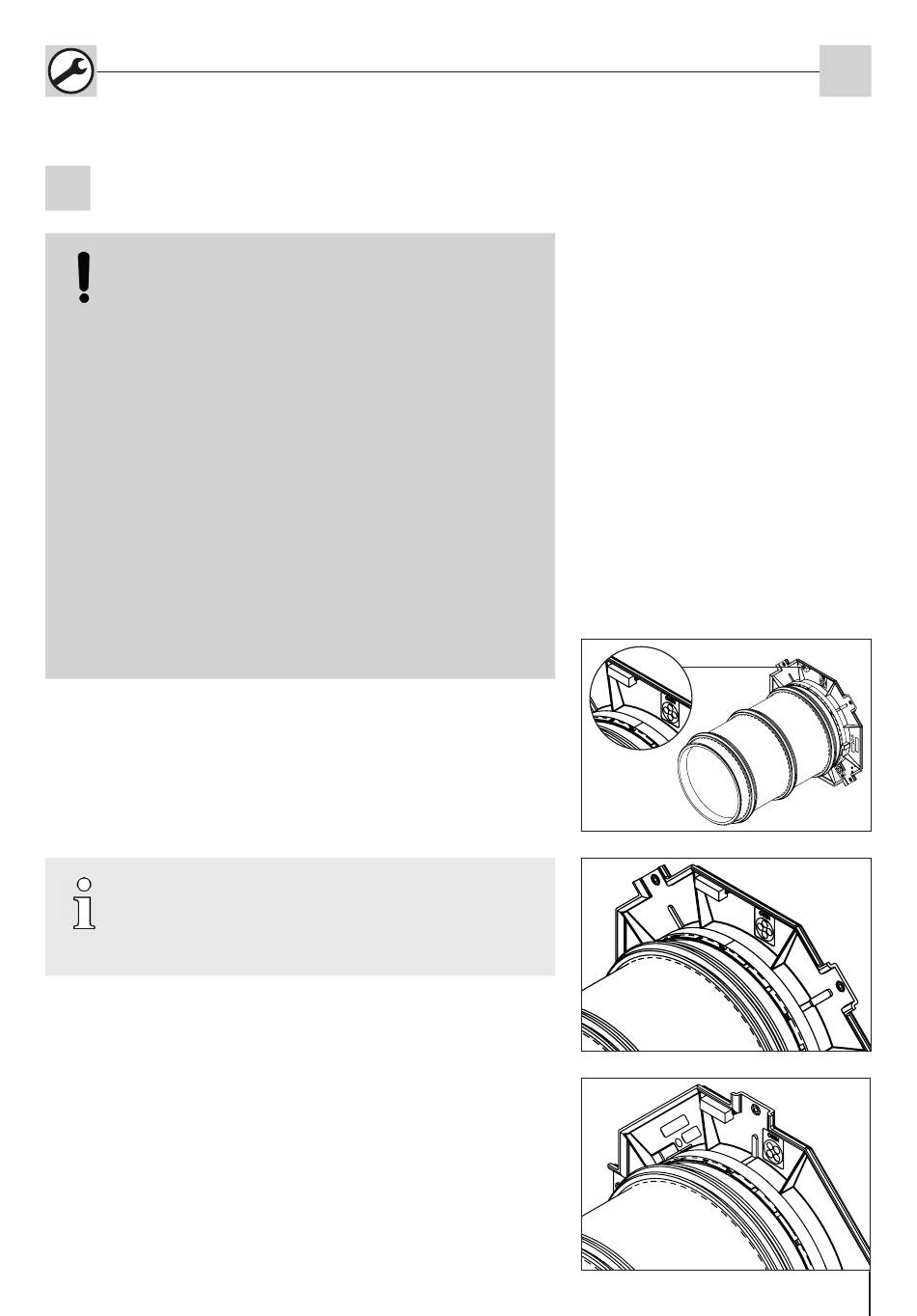

Den Anspachtelfl ansch mit Hilfe der Libelle ausrichten
(siehe Abb.: 1).
Das MSH PolySafe Futterrohr wird standardmäßig für
den 3-Ebenen Einbau ausgeliefert (siehe Abb.: 2).
Für den 2-Ebenen Einbau wird die Libelle an die Posi-
tion für den 2-Ebenen-Einbau versetzt (siehe Abb.: 3).
Art. Nr.: 5090033076 Rev.: 00/2018-05-07
DE
Abb.: 1
Abb.: 2
Abb.: 3
