Beschreibung Dichteinsatz; Dichteinsatz Montieren - Hauff-Technik MSH Basic FUBO SR4 BHP Montageanleitung

Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
Bei dünnwandigen oder geschäumten Rohren
dürfen die Spannbänder der Manschettenstopfen
nur so stark angezogen werden, dass sich die
Rohre nicht verformen!
Anwendungs- Segmentring Istmaße Seg-
bereich Man-
schettenstop-
fen
Universal Stopfen
1x24-52
Nr. 1
Nr. 2
Nr. 3
Nr. 4
Kommunika- Stopfen
tion 1x13-21
Nr. 1
3x7-13 Stopfen
Nr. 1
1x5-13 Stopfen
Nr. 1

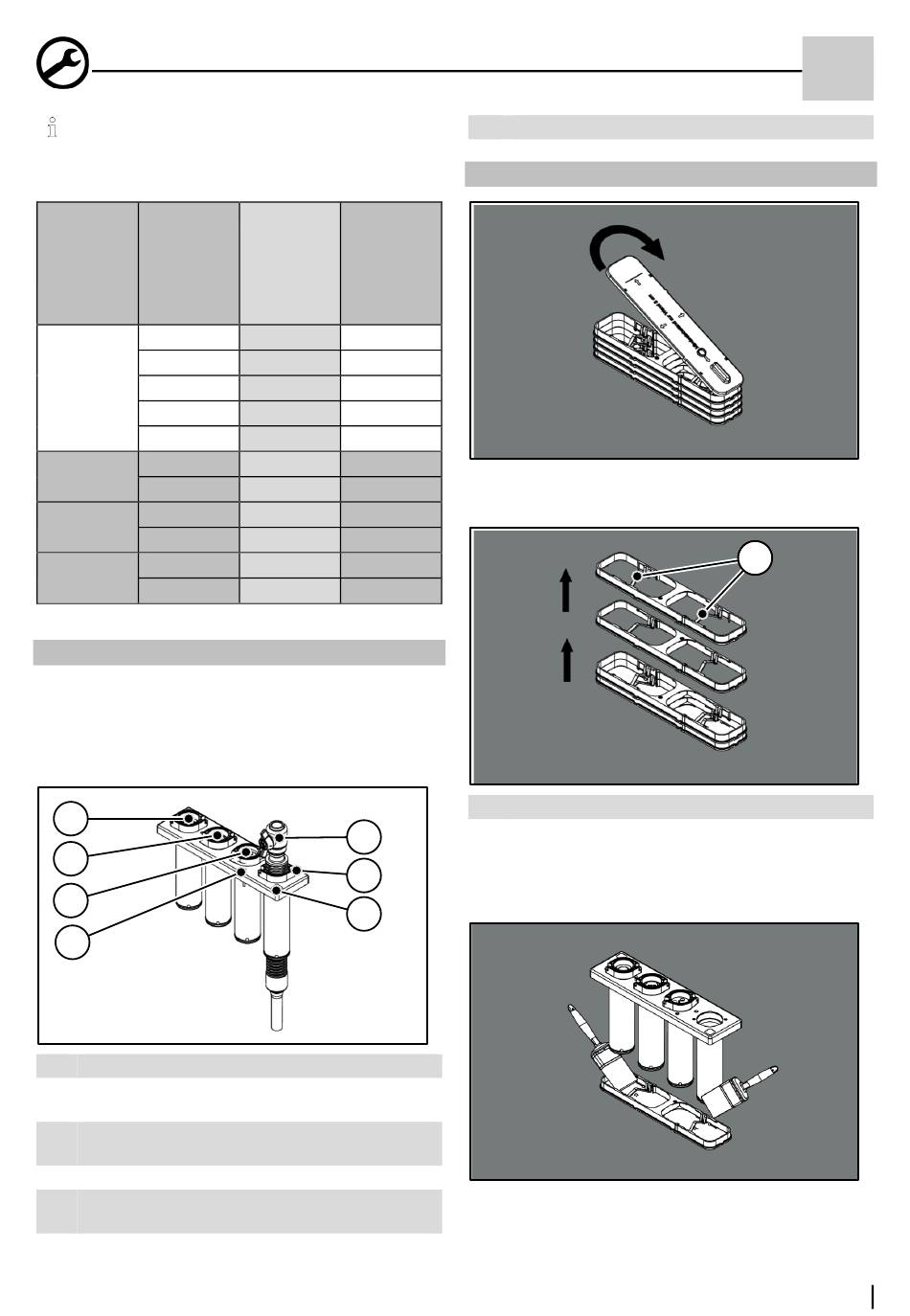

10 Beschreibung Dichteinsatz

Beschreibung: Dichteinsatz mit Musterbelegung. Lage der
Spartendichtelemente nach Abstimmung der Gewerke.
Im Auslieferungszustand entspricht die Lage der Dichtele-
mente der folgenden Abbildung - nur die Sparte Gas ist
unbelegt.
1
2
3
4
1 Spartendichtelement SDW 1x32/40/50
2 Spartendichtelement SDE 1x26-29/36-39/43-
46/48-51
3 Spartendichtelement SDK 1x13-21+3x7-13+1x5-
13
4 Nagelschraube
5 Gasarmatur Schuck DN25 (nicht im Lieferumfang
enthalten)
6 Kunststoffschneidschraube
Rohr/Kabel-
mentschnitte durchmesser
(mm) d (mm)
(siehe auch Be-
schriftung auf den
Manschettenstop-
fen)
28 24- 28
29-35 29-34
35-41 35-40
41-47 41-46
47-52 47-52
13-18 13-18
18-21 19-21
7-9 7-9
9-13 10-13
5-8 5-7
8-13 8-13
Tabelle 1
5
6
7
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
7 Dichteinsatz

11 Dichteinsatz montieren

1 Unmittelbar vor der Montage des Dichteinsatzes, den
Verschlussdeckel des Grundkörpers entfernen.
1 Laschen
2 Ausgleichsrahmen bis auf Höhe des Fertigfußbodens
einzeln entfernen. Dazu mit beiden Händen die La-
schen des Ausgleichrahmens greifen und nach oben
herausziehen.
3 Dichtringe des Dichteinsatzes und die Innenseite der
Adaptionsrohre des Grundkörpers ausreichend mit
Gleitmittel GMT einstreichen.
DE
1 1
11
