Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
8

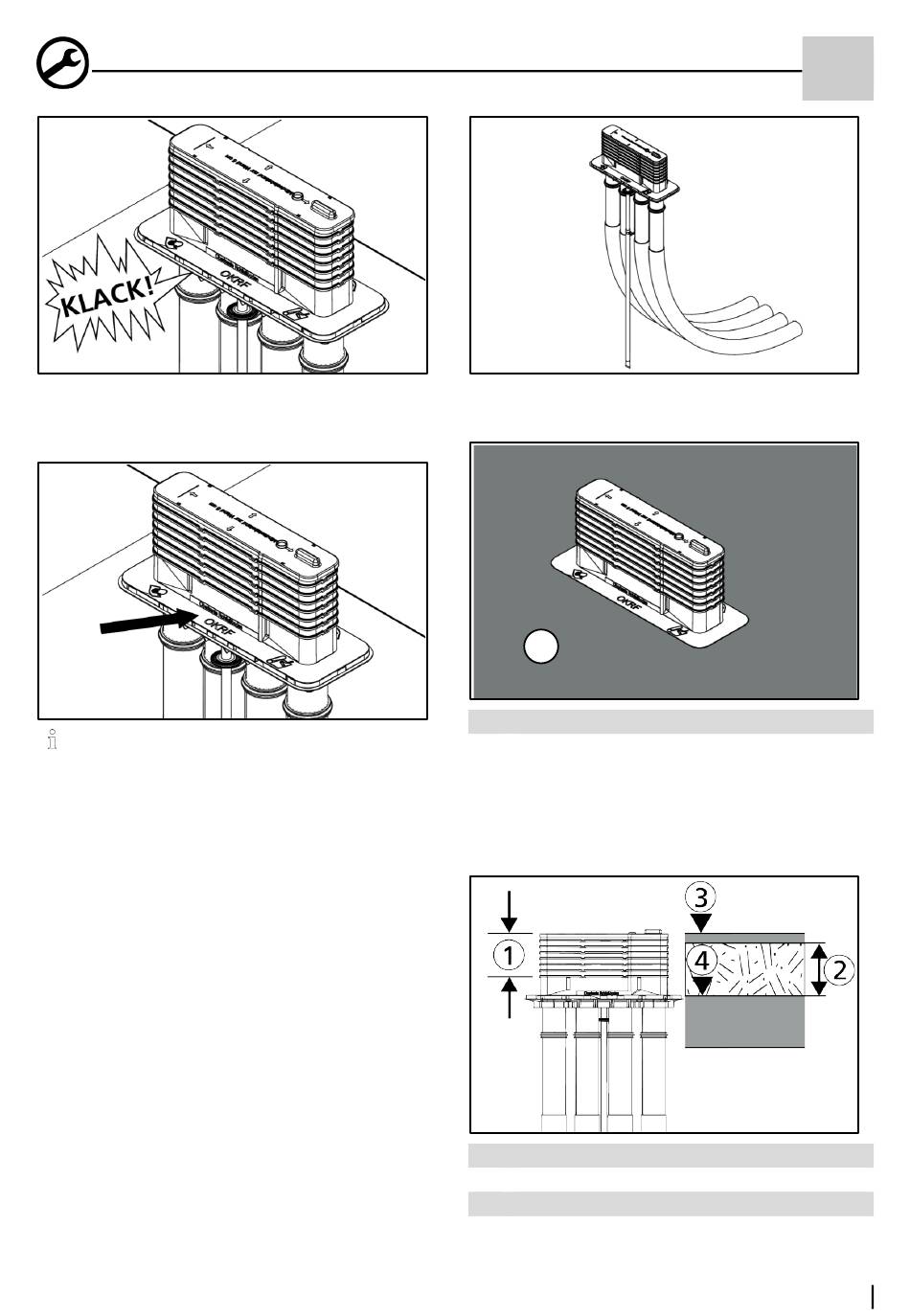

Spiralschlauchsysteme nacheinander von unten in die
Öffnungen des Grundkörpers einstecken, bis diese
hörbar einrasten.
• Auf dem Flansch des Grundkörpers befindet
sich eine Kennzeichnung/Markierung OKRF,
sowie ein Aufkleber "Oberkante Rohfußbo-
den" auf dem Grundkörper selbst.
• Die 3-Stegdichtungen müssen sich immer im
Bereich der Betonplatte befinden.
• Der Wassersperrflansch vom Erdspieß darf sich
aus Platzgründen nicht auf gleicher Höhe be-
finden wie die Dreistegdichtungen der Mantel-
rohre.
• Nach Anschluss der Rohre ist die Einhaltung
der Biegeradien R ≥ 1 m zu kontrollieren.
• Die mitgelieferte Aufstellvorrichtung ist nur
eine temporäre Fixierung. Erst das unmittel-
bare Auffüllen mit Sand bis auf das Niveau der
Sauberkeitsschicht ergibt eine lagefeste Positi-
onierung der Bodenplattendurchführung.
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
► Grundkörper mit eingesteckten Spiralschlauchsyste-
men.
1
1
OKRF - Oberkante Rohfußboden
9
Bei fachgerechter Positionierung steht der Grundkör-
per nach dem Betonieren 225 mm über dem Rohfuß-
boden (OKRF).
Ein Einkürzen des Grundkörpers auf den späteren
Fußbodenaufbau bzw. das Fertigfußbodenniveau um
bis zu 155 mm ist später systembedingt möglich.
1
Einkürzbereich
2
Dämmung
3
FFB - Fertigfußbodenhöhe
4
OKRF - Oberkante Rohfußboden
