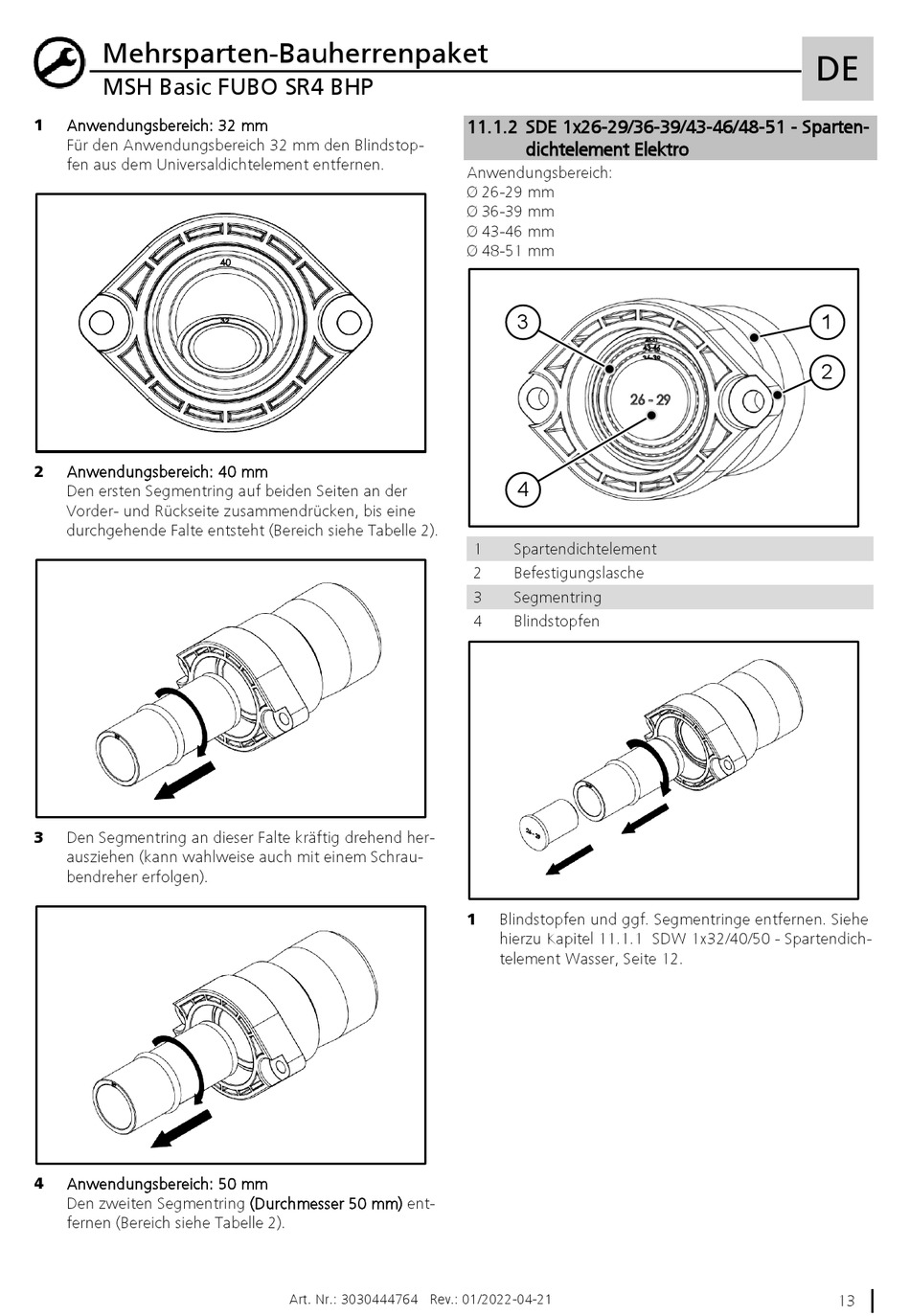

Hauff-Technik MSH Basic FUBO SR4 BHP Montageanleitung Seite 13

Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
1 Anwendungsbereich: 32 mm
Für den Anwendungsbereich 32 mm den Blindstop-
fen aus dem Universaldichtelement entfernen.
2 Anwendungsbereich: 40 mm
Den ersten Segmentring auf beiden Seiten an der
Vorder- und Rückseite zusammendrücken, bis eine
durchgehende Falte entsteht (Bereich siehe Tabelle 2).
3 Den Segmentring an dieser Falte kräftig drehend her-
ausziehen (kann wahlweise auch mit einem Schrau-
bendreher erfolgen).
4 Anwendungsbereich: 50 mm
Den zweiten Segmentring (Durchmesser 50 mm) ent-
fernen (Bereich siehe Tabelle 2).
Art. Nr.: 3030444764 Rev.: 01/2022-04-21
11.1.2 SDE 1x26-29/36-39/43-46/48-51 - Sparten-
dichtelement Elektro
Anwendungsbereich:
Ø 26-29 mm
Ø 36-39 mm
Ø 43-46 mm
Ø 48-51 mm
3
4
1 Spartendichtelement
2 Befestigungslasche
3 Segmentring
4 Blindstopfen
1 Blindstopfen und ggf. Segmentringe entfernen. Siehe
hierzu Kapitel 11.1.1 SDW 1x32/40/50 - Spartendich-
telement Wasser, Seite 12.
DE
1
2
