Zusammenbau und Einstellungen
3.2.2

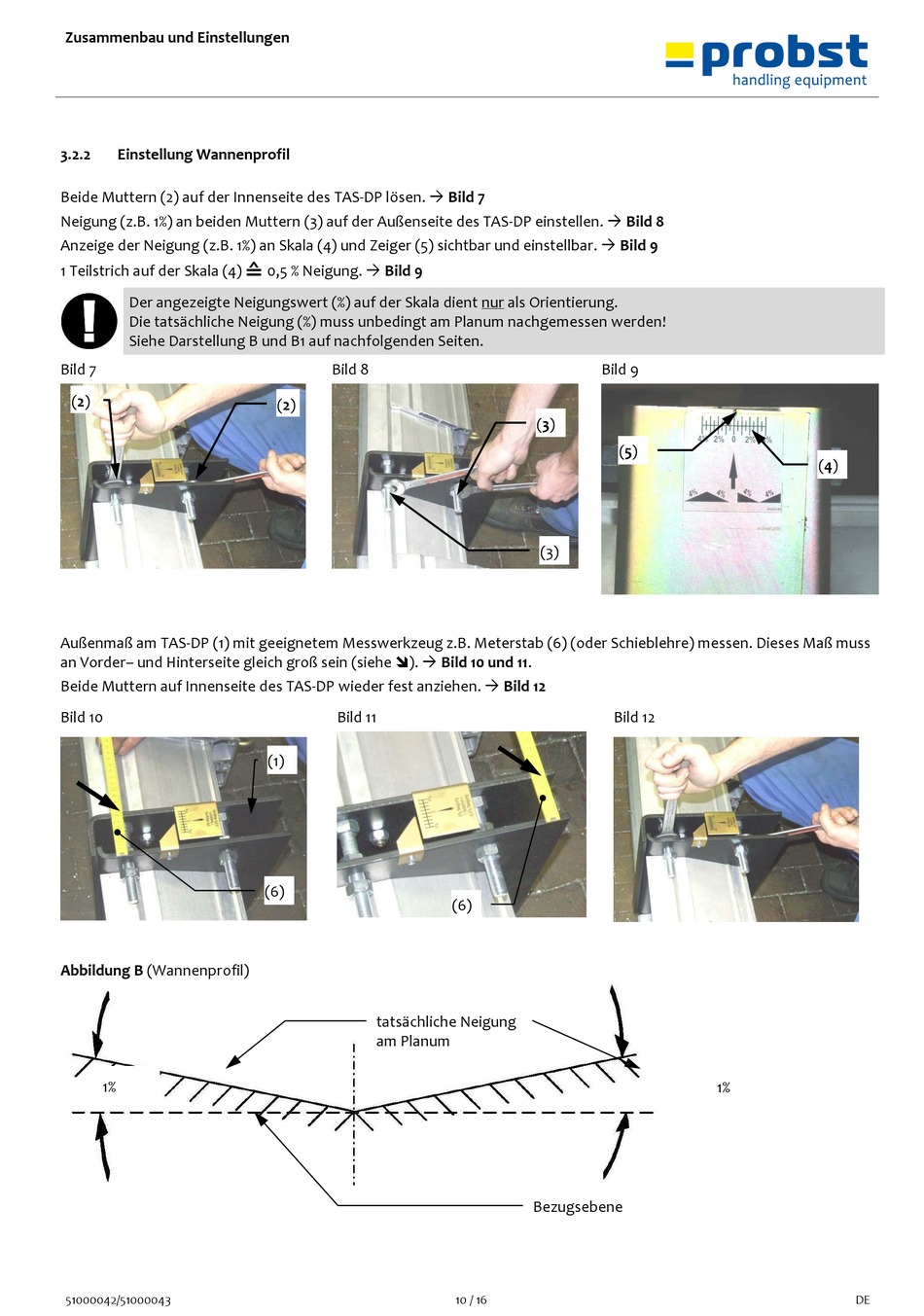

Einstellung Wannenprofil
Beide Muttern (2) auf der Innenseite des TAS-DP lösen. → Bild 7
Neigung (z.B. 1%) an beiden Muttern (3) auf der Außenseite des TAS-DP einstellen. → Bild 8
Anzeige der Neigung (z.B. 1%) an Skala (4) und Zeiger (5) sichtbar und einstellbar. → Bild 9
1 Teilstrich auf der Skala (4)
Der angezeigte Neigungswert (%) auf der Skala dient nur als Orientierung.
Die tatsächliche Neigung (%) muss unbedingt am Planum nachgemessen werden!
Siehe Darstellung B und B1 auf nachfolgenden Seiten.
Bild 7
(2)
Außenmaß am TAS-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss
an Vorder– und Hinterseite gleich groß sein (siehe ). → Bild 10 und 11.
Beide Muttern auf Innenseite des TAS-DP wieder fest anziehen. → Bild 12
Bild 10
Abbildung B (Wannenprofil)
1%
51000042/51000043
≙
0,5 % Neigung. → Bild 9
Bild 8
(2)
Bild 11
(1)
(6)
tatsächliche Neigung
am Planum
nachmessen
Bild 9
(3)
(5)
(3)
Bild 12
(6)
Bezugsebene
10 / 16
(4)
1%
