Монтаж и настройки

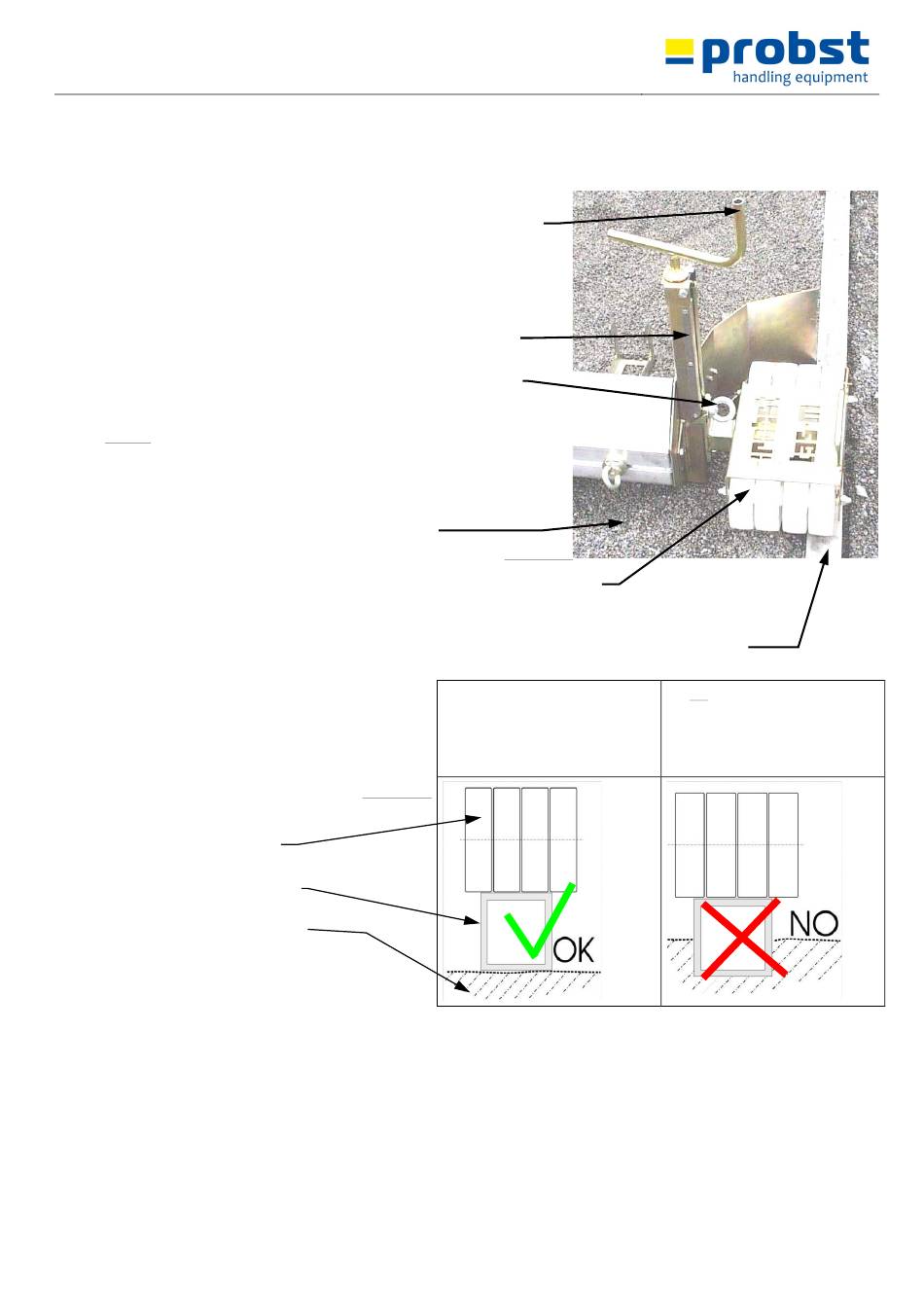

3.4 Настройка роликовых узлов (элемент из алюминиевого профиля)
Рабочая высота (0-25 см) устройства (TAS-UNI) может быть
отрегулирована с помощью шпинделя в соответствии с
рабочими условиями.
•
Поместите элемент алюминиевого профиля
непосредственно на основание, как показано на Рис. 4.
•
Установить роликовый узел на элемент алюминиевого
профиля
•
Ослабьте рым-болт (2).
•
Повернув кривошипный шпиндель (1), установите
выдвижной профиль так, чтобы он опирался на
основание. Ориентация по шкале (3).
➔СОВЕТ Оптимальный уровень формирования (высота
сколов): 2-3 см
•
Затяните рым-болт (2).
ВАЖНО:
При использовании манометра протяжки AZL в
качестве опорного элемента роликового узла
необходимо учитывать следующее ➔➔➔
Блок валика
Planum (План)
51000042/51000043
Planum (План)
Рисунок 4
AZL
(1)
(3)
(2)
Рисунок 3
Блок валика
Элемент алюминиевого
профиля
AZL должен быть размещен на
верхней части подложки.
13 / 17
AZL не должен погружаться в
подстилающую землю!
RU
