Монтаж и настройки

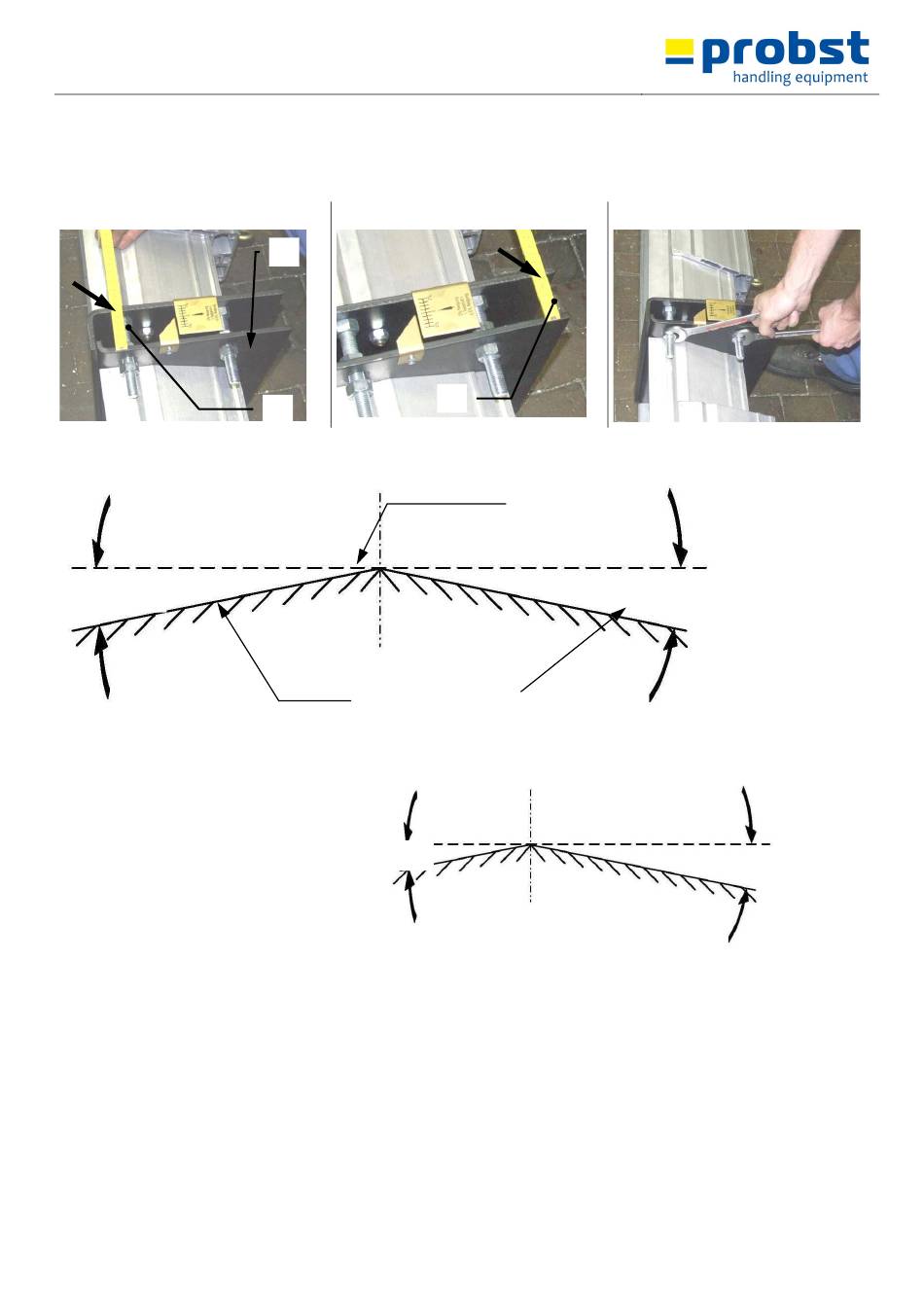

Измерьте внешний размер на TAS-DP (1) с помощью подходящего измерительного инструмента, например,
измерительного стержня (6) (или штангенциркуля). Этот размер должен быть одинаковым с передней и задней
стороны (см. ). → Рисунки 4 и 5.
Затяните обе гайки снаружи TAS-DP. → рис. 6
Рисунок 4
Рисунок A (кровельный профиль)
1%
Крышный профиль также может быть
изготовлен из алюминиевых съемных
профилей различной длины.
→ см. рис. A1
51000042/51000043
Рисунок 5
(1)
(6)
(6)
Измерьте
фактический наклон
на подложке
рис. A1
1 %
Рисунок 6
Базовый
уровень
9 / 17
1%
1 %
