probst TAS-UNI-450 Betriebsanleitung Seite 35

Монтаж и настройки

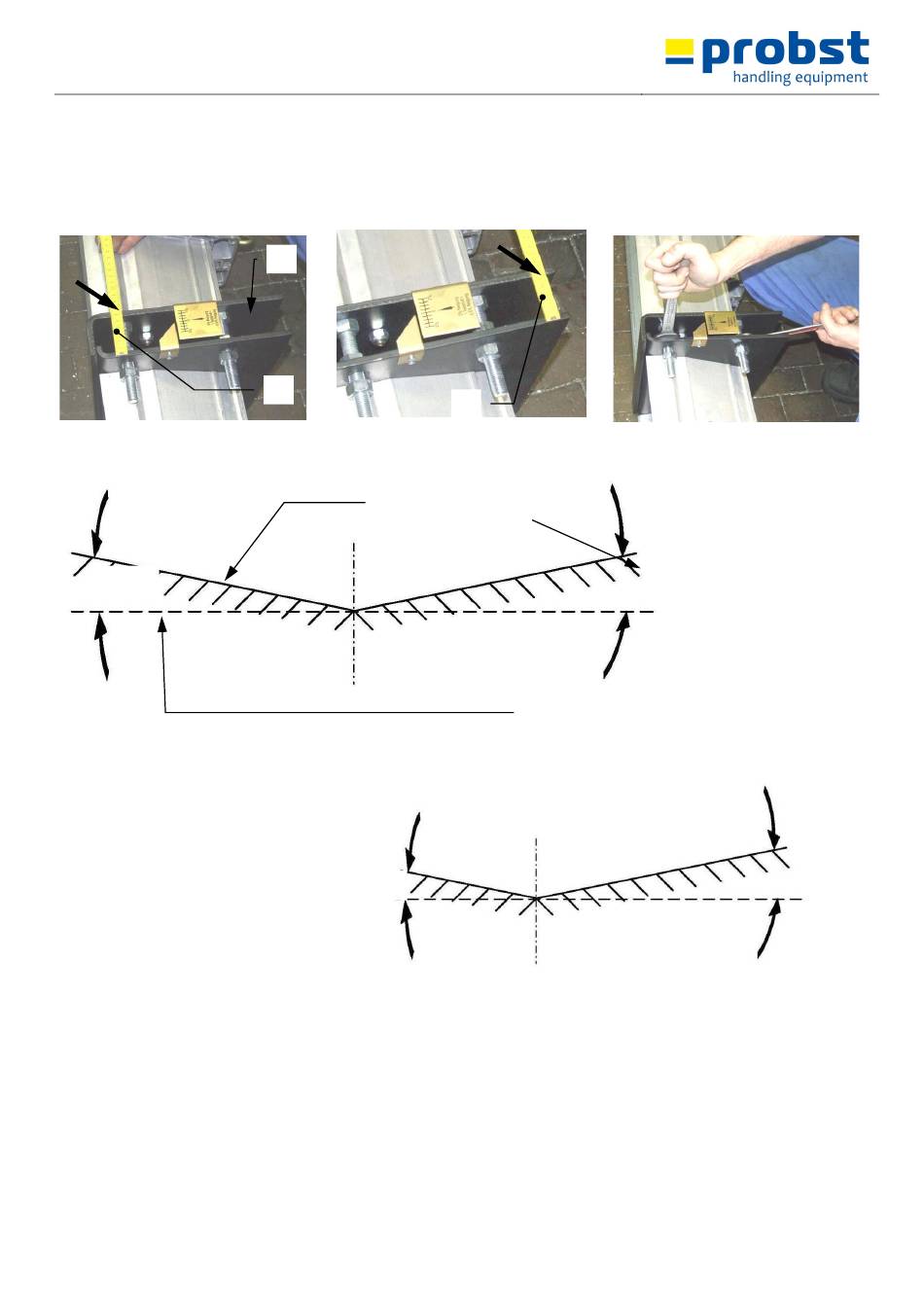

Измерьте внешний размер на TAS-DP (1) с помощью подходящего измерительного инструмента, например,
измерительного стержня (6) (или штангенциркуля). Этот размер должен быть одинаковым с передней и задней
стороны (см. ). → Рисунки 10 и 11.
Затяните обе гайки на внутренней стороне TAS-DP. → рис. 12
Рисунок 10
Рисунок B (профиль ванны)
1%
Трубчатый профиль также может быть
изготовлен с алюминиевыми выдвижными
профилями различной длины.
→ см. рис. B1
51000042/51000043
Рисунок 11
(1)
(6)
Измерьте
фактический наклон
на подложке
рис. B1
1 %
Рисунок 12
(6)
Базовый уровень
11 / 17
1%
1 %
RU
