Монтаж и настройки
3.2 Регулировка профиля крыши и ванны (TAS-DP)
С помощью этой регулируемой промежуточной части TAS-
DP (2000 мм) любой кровельный и желобчатый профиль
основания может быть отрегулирован на ± 4% (шкала) для
производства.
Затяните гайки на внутренней стороне TAK-DP
для кровельного профиля→ рис. 2 (см. также рис. А на
следующих страницах).
Затяните гайки на внешней стороне TAK-DP
для панорамного профиля→ рис. 3 (см. также рис. В на
следующих страницах).

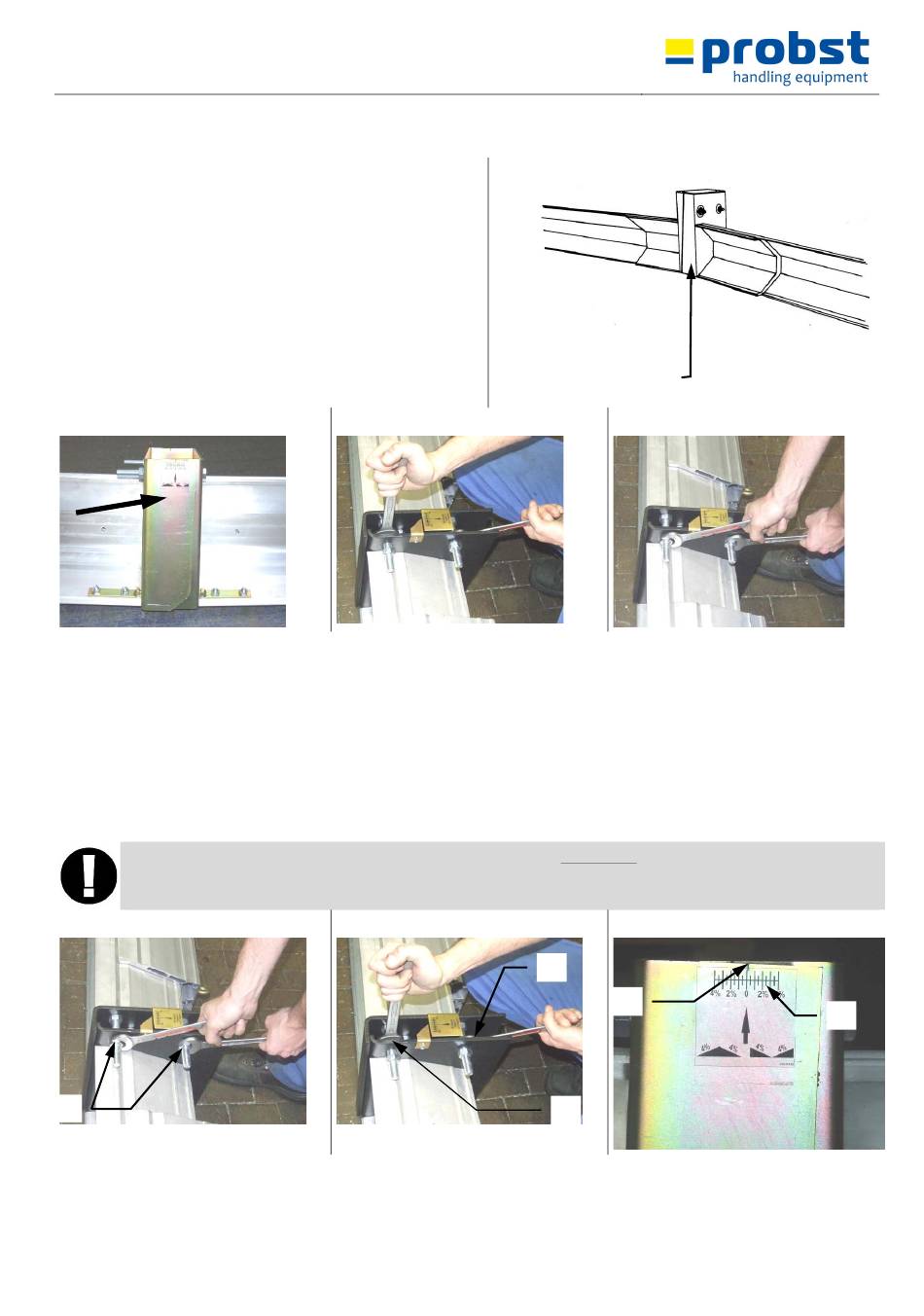

Рисунок 1
3.2.1 Установка кровельного профиля
Ослабьте обе гайки (2) на внешней стороне TAS-DP. → рис. 1
Отрегулируйте наклон (например, 1%) на обеих гайках (3) на внутренней стороне TAS-DP. → рисунок 2
Отображение наклона (например, 1%) на шкале (4) и указателе (5) видимого и регулируемого. → Рис. 31
≙
Градация по шкале (4)
Отображаемое на шкале значение наклона (%) предназначено только для ориентации.
Фактический градиент (%) должен быть измерен на подложке!
См. диаграммы А и А1 на следующих страницах.
Рисунок 1
(2)
51000042/51000043
≙
Наклон (%)
≙
Наклон
Рисунок 2
Наклон 0,5%. → рис. 3
Рисунок 2
(%)
Профиль крыши -
промежуточное сечение
Рисунок 3
Рисунок 3
(3)
(5)
(3)
8 / 17
(4)
