Регулировка Профиль Трубы - probst TAS-UNI-450 Betriebsanleitung

Монтаж и настройки

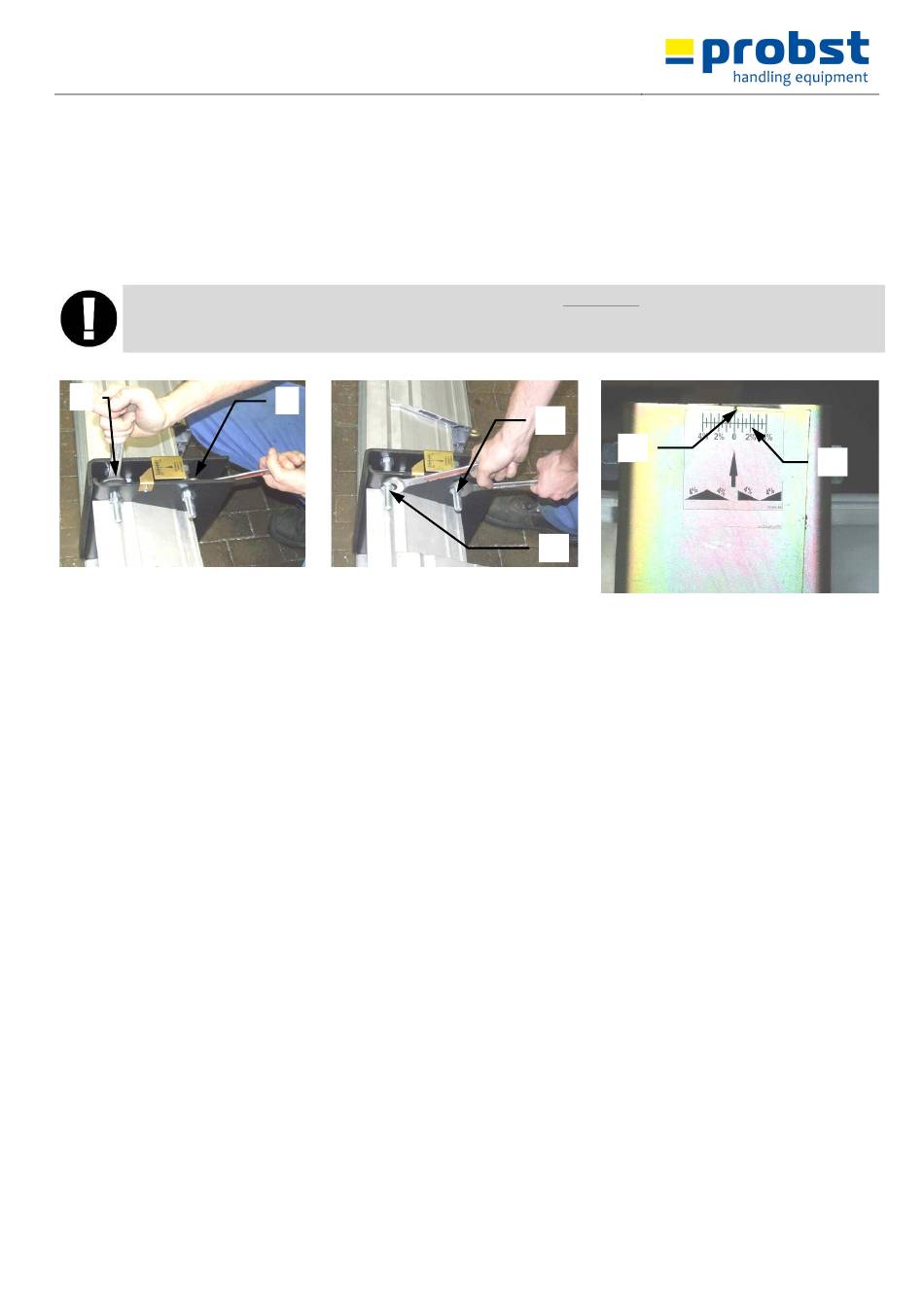

3.2.2 Регулировка Профиль трубы
Ослабьте обе гайки (2) на внутренней стороне TAS-DP. → рис. 7
Отрегулируйте наклон (например, 1%) на обеих гайках (3) снаружи СОСТ-DP. → рис. 8
Отображение наклона (например, 1%) на шкале (4) и указателе (5) видимого и регулируемого. → Рис.
91 Градация по шкале (4)
Отображаемое на шкале значение наклона (%) предназначено только для ориентации.
Фактический градиент (%) должен быть измерен на подложке!
См. диаграммы В и В1 на следующих страницах.
Рисунок 7
(2)
51000042/51000043
≙
Наклон 0,5%. → Рис. 9
Рисунок 8
(2)
Рисунок 9
(3)
(5)
(3)
10 / 17
(4)
RU
