Einstellungen
4.1.2

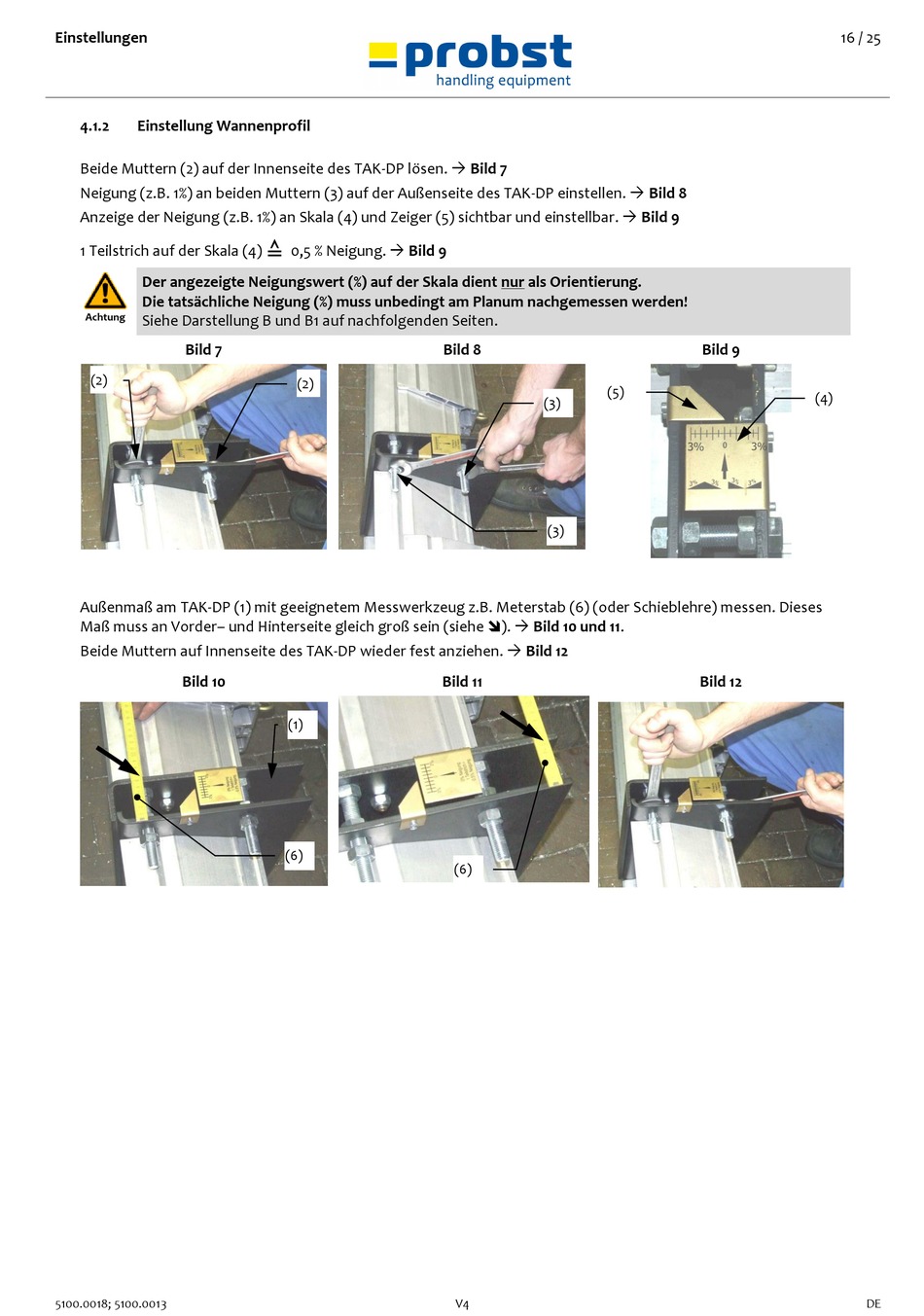

Einstellung Wannenprofil
Beide Muttern (2) auf der Innenseite des TAK-DP lösen. Bild 7
Neigung (z.B. 1%) an beiden Muttern (3) auf der Außenseite des TAK-DP einstellen. Bild 8
Anzeige der Neigung (z.B. 1%) an Skala (4) und Zeiger (5) sichtbar und einstellbar. Bild 9
1 Teilstrich auf der Skala (4)
Der angezeigte Neigungswert (%) auf der Skala dient nur als Orientierung.
Die tatsächliche Neigung (%) muss unbedingt am Planum nachgemessen werden!
Achtung
Siehe Darstellung B und B1 auf nachfolgenden Seiten.
Bild 7
(2)
Außenmaß am TAK-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses
Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). Bild 10 und 11.
Beide Muttern auf Innenseite des TAK-DP wieder fest anziehen. Bild 12
Bild 10
5100.0018; 5100.0013
≙
0,5 % Neigung. Bild 9
(2)
(1)
(6)
Bild 8
(5)
(3)
(3)
Bild 11
(6)
V4
16 / 25
Bild 9
(4)
Bild 12
DE
