Zusammenbau und Einstellungen
3.4

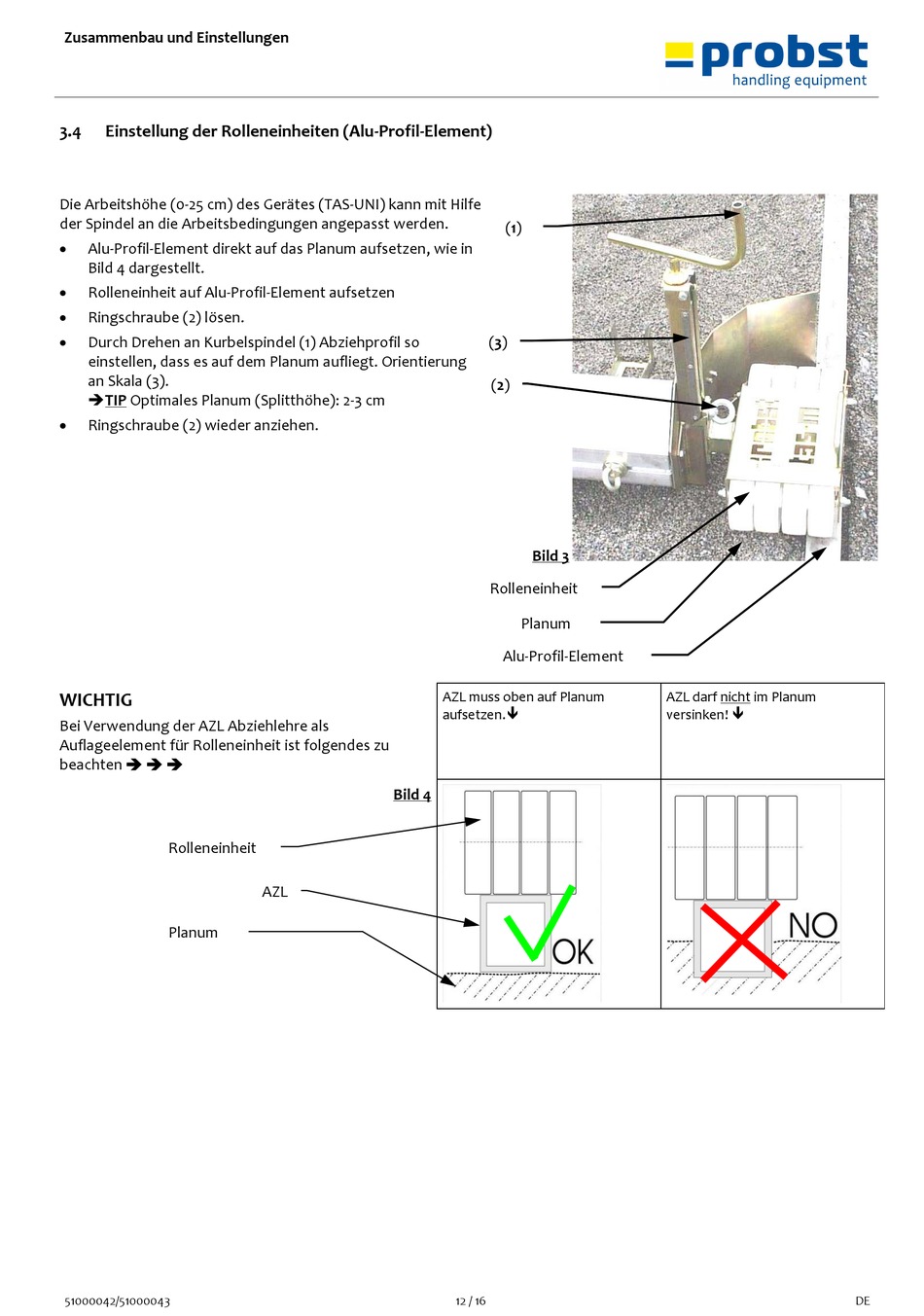

Einstellung der Rolleneinheiten (Alu-Profil-Element)

Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe
der Spindel an die Arbeitsbedingungen angepasst werden.
•
Alu-Profil-Element direkt auf das Planum aufsetzen, wie in
Bild 4 dargestellt.
•
Rolleneinheit auf Alu-Profil-Element aufsetzen
•
Ringschraube (2) lösen.
•
Durch Drehen an Kurbelspindel (1) Abziehprofil so
einstellen, dass es auf dem Planum aufliegt. Orientierung
an Skala (3).
➔TIP Optimales Planum (Splitthöhe): 2-3 cm
•
Ringschraube (2) wieder anziehen.
WICHTIG
Bei Verwendung der AZL Abziehlehre als
Auflageelement für Rolleneinheit ist folgendes zu
beachten ➔ ➔ ➔
Rolleneinheit
Planum
51000042/51000043
Bild 4
AZL
(1)
(3)
(2)
Bild 3
Rolleneinheit
Planum
Alu-Profil-Element
AZL muss oben auf Planum
aufsetzen.
12 / 16
AZL darf nicht im Planum
versinken! 
