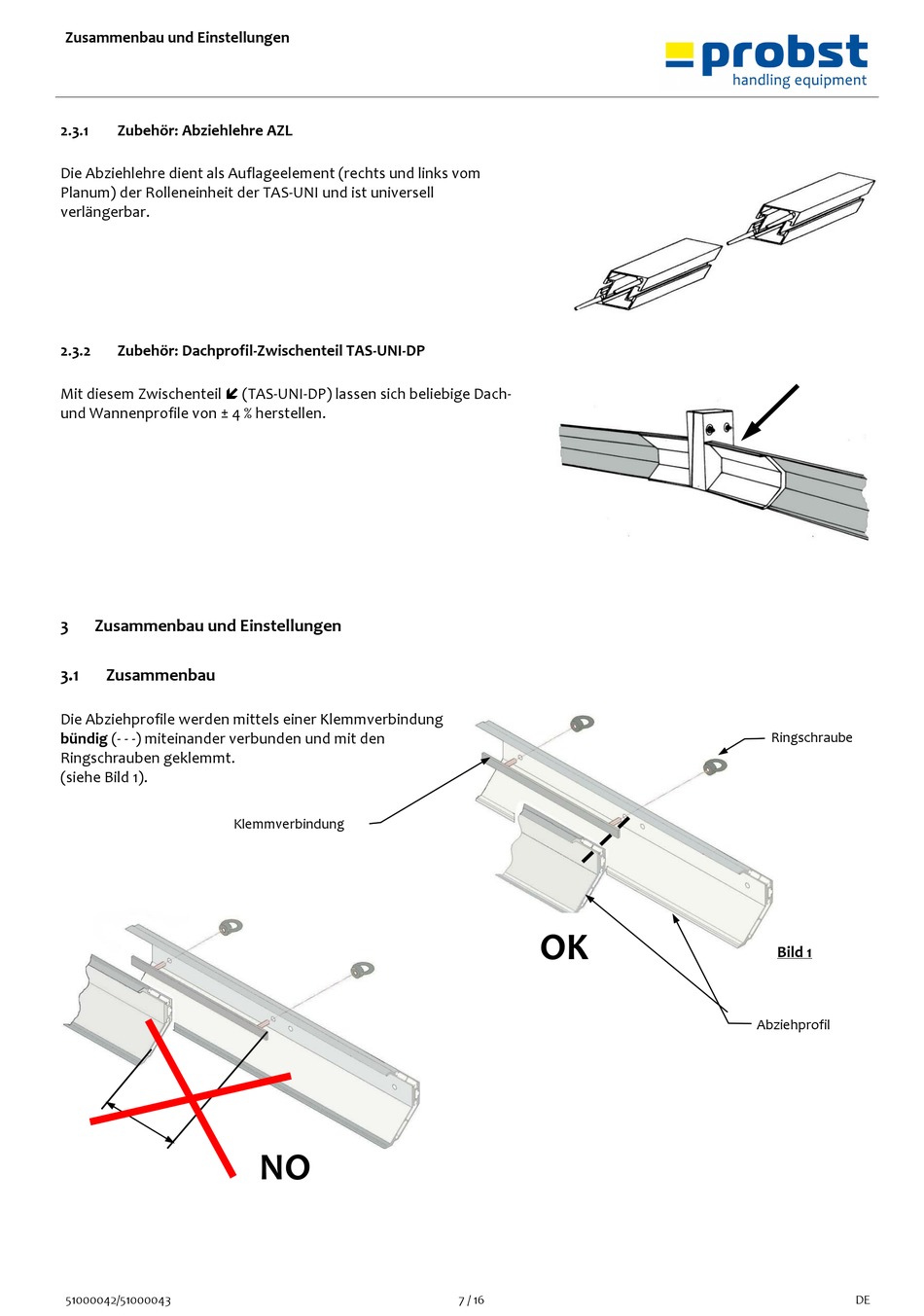

Zusammenbau und Einstellungen

2.3.1 Zubehör: Abziehlehre AZL
Die Abziehlehre dient als Auflageelement (rechts und links vom
Planum) der Rolleneinheit der TAS-UNI und ist universell
verlängerbar.
2.3.2 Zubehör: Dachprofil-Zwischenteil TAS-UNI-DP
Mit diesem Zwischenteil  (TAS-UNI-DP) lassen sich beliebige Dach-
und Wannenprofile von ± 4 % herstellen.
3 Zusammenbau und Einstellungen
3.1

Zusammenbau

Die Abziehprofile werden mittels einer Klemmverbindung
bündig (- - -) miteinander verbunden und mit den
Ringschrauben geklemmt.
(siehe Bild 1).
Klemmverbindung
51000042/51000043
NO
OK
7 / 16
Ringschraube
Bild 1
Abziehprofil
DE
