Installation

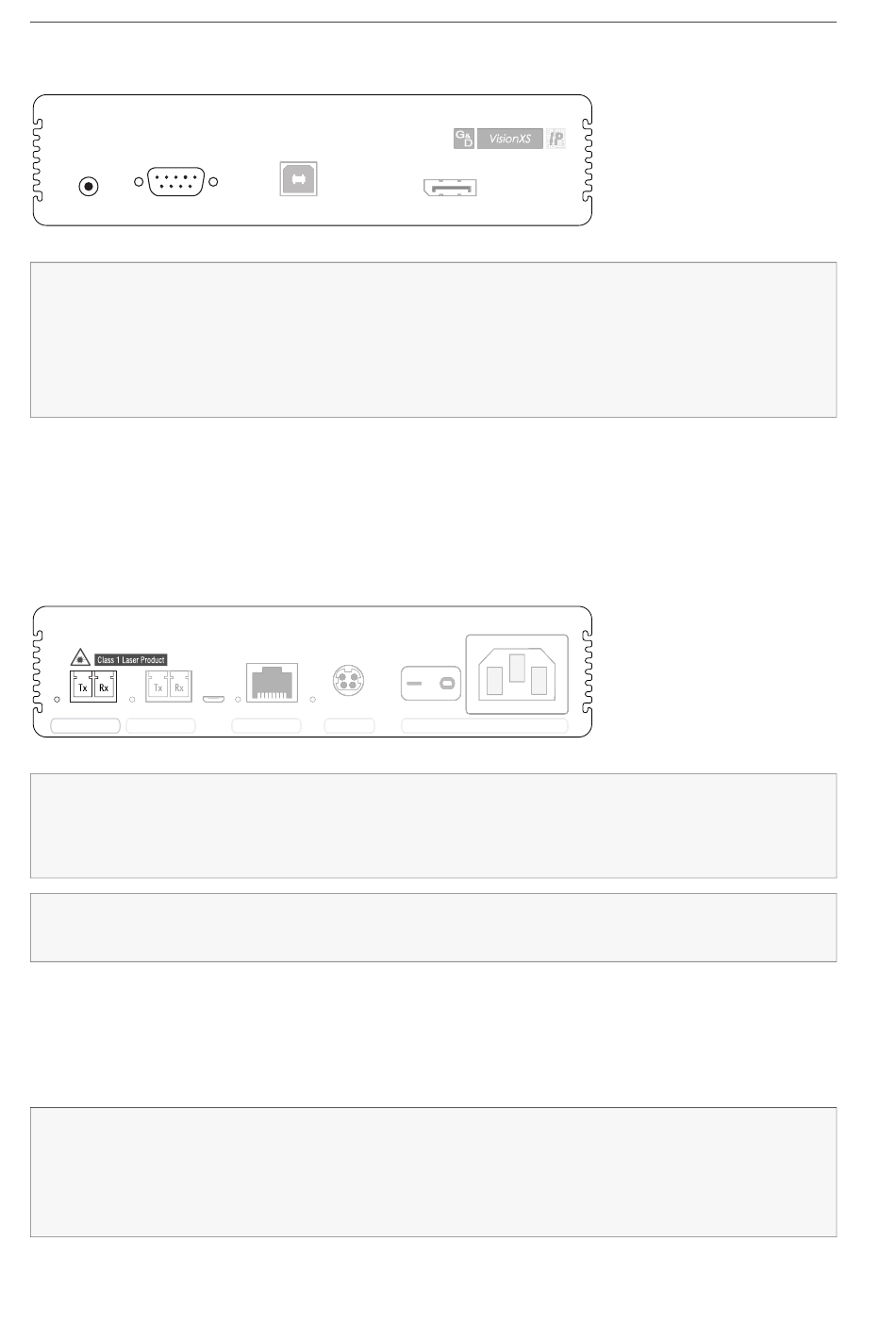

Audio- und RS232-Schnittstellen verbinden (modellabhängig)
Line In Serial
HINWEIS: Die Audio-Daten werden in der Standardeinstellung des KVM-Exten-
ders zwischen den Switches übertragen.
Zusätzlich können Sie im OSD die Übertragung der RS232-Daten aktivieren und
alternativ die Übertragung der Audio-Daten deaktivieren (siehe Signale (de)aktivie-
ren auf Seite 25).
Line In: Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle.
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
Serial:
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.

Verbindung mit dem Gigabit-Ethernet herstellen

Transmission 1 Transmission 2 Transmission 2
WICHTIG:
Das Gerät verwendet Baugruppen mit Laser-Technologie, die der Laser-
Klasse 1 entsprechen.
Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten!
HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der
Kabelstecker.
Transmission 1|Tx:
kabels ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden.
Transmission 1|Rx:
kabels ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden.
HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen
Features aktiviert die
Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung
(Link Aggregation) mit dem Gigabit-Netzwerk herzustellen.
9 · G&D VisionXS-IP-F-DP-UHR
USB CPU USB CPU
Service Service Network Network Pwr Main Power Pwr Main Power
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser-
Transmission 2
DP CPU DP CPU
Red. Power Red. Power
-Schnittstelle.
Transm. Redundancy
-
