Installation

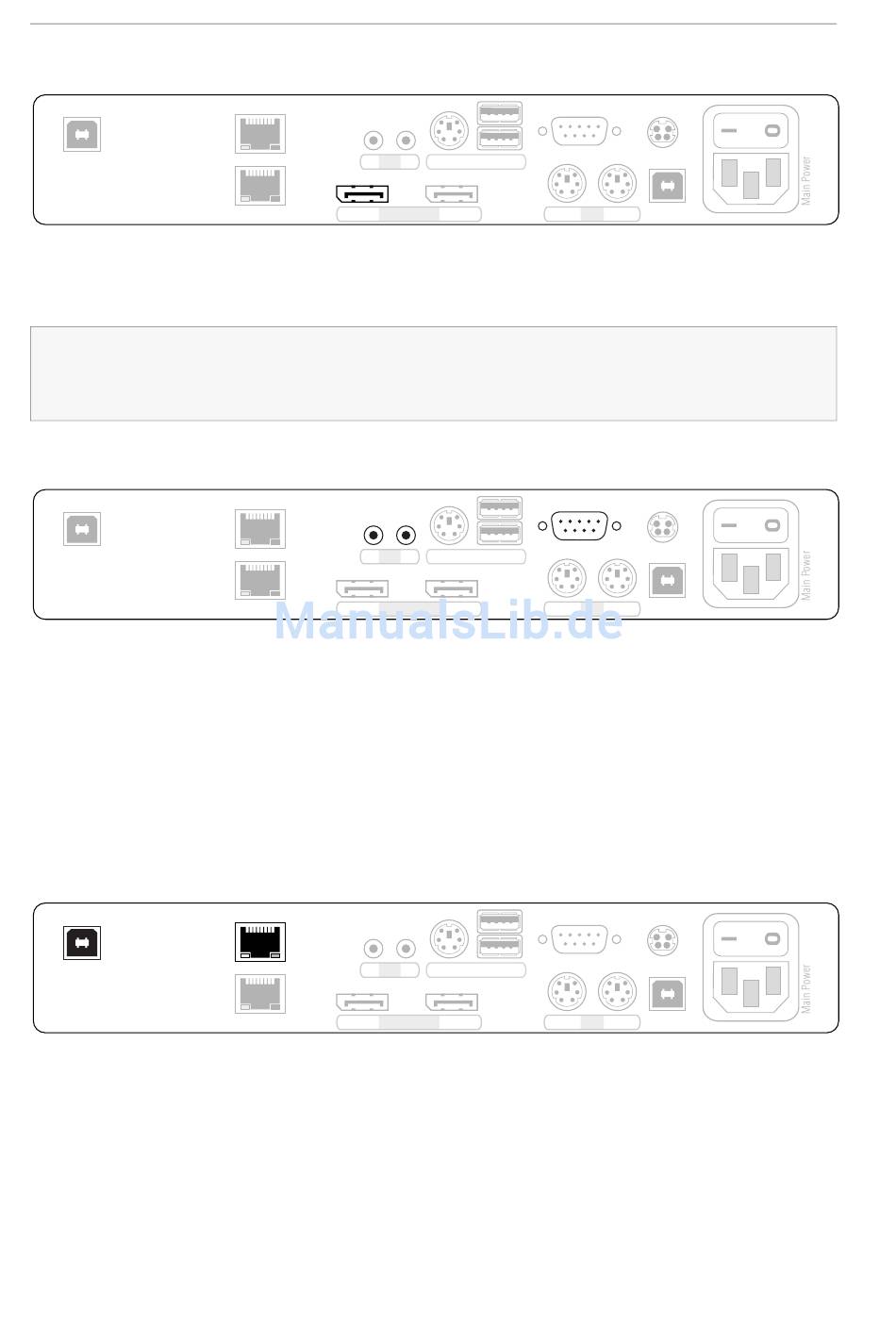

Videoausgang des Rechners anschließen
USB 2.0 CPU
DisplayPort CPU:
Verbinden Sie den Videoausgang des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel DP-Cable-M/M-2.
HINWEIS:
Pro Videokanal der Multi-Channel-Variante ist je eine
Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ord-
nen jede Schnittstelle einem bestimmten Kanal zu.
Audio- und RS232-Schnittstellen verbinden
USB 2.0 CPU
Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle.
Line In:
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle.
Line Out:
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2.
Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser
RS232:
Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2.
Zusätzliche Schnittstellen der ARU2-Variante verbinden
USB 2.0 CPU
USB 2.0 CPU:
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.
USB 2.0 Trans.
Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kate-
gorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit der
Schnittstelle des Arbeitsplatzmoduls zu verbinden.
6 · G&D DP-Vision-CAT
