4 Auslegung von Wärmepumpen
Funktionsprinzip
Wegen der möglichen Belastung des Grund-
wassers mit aggressiven Stoffen sollte bei
Wasser-Wasser-Wärmepumpen ein Zwi-
schenwärmetauscher vorgesehen werden.
Das Wasser wird mit einer Tauchpumpe aus dem Förder-
brunnen zum Zwischenwärmetauscher gepumpt, in dem
es seine Wärme an die Sole abgibt. Anschließend wird es
E31.P101
E31.F101
E31.C101
M
E22.Q21
E21.G2
E21.E2
E21.G3
WPS...
6 720 803 662-03.1il

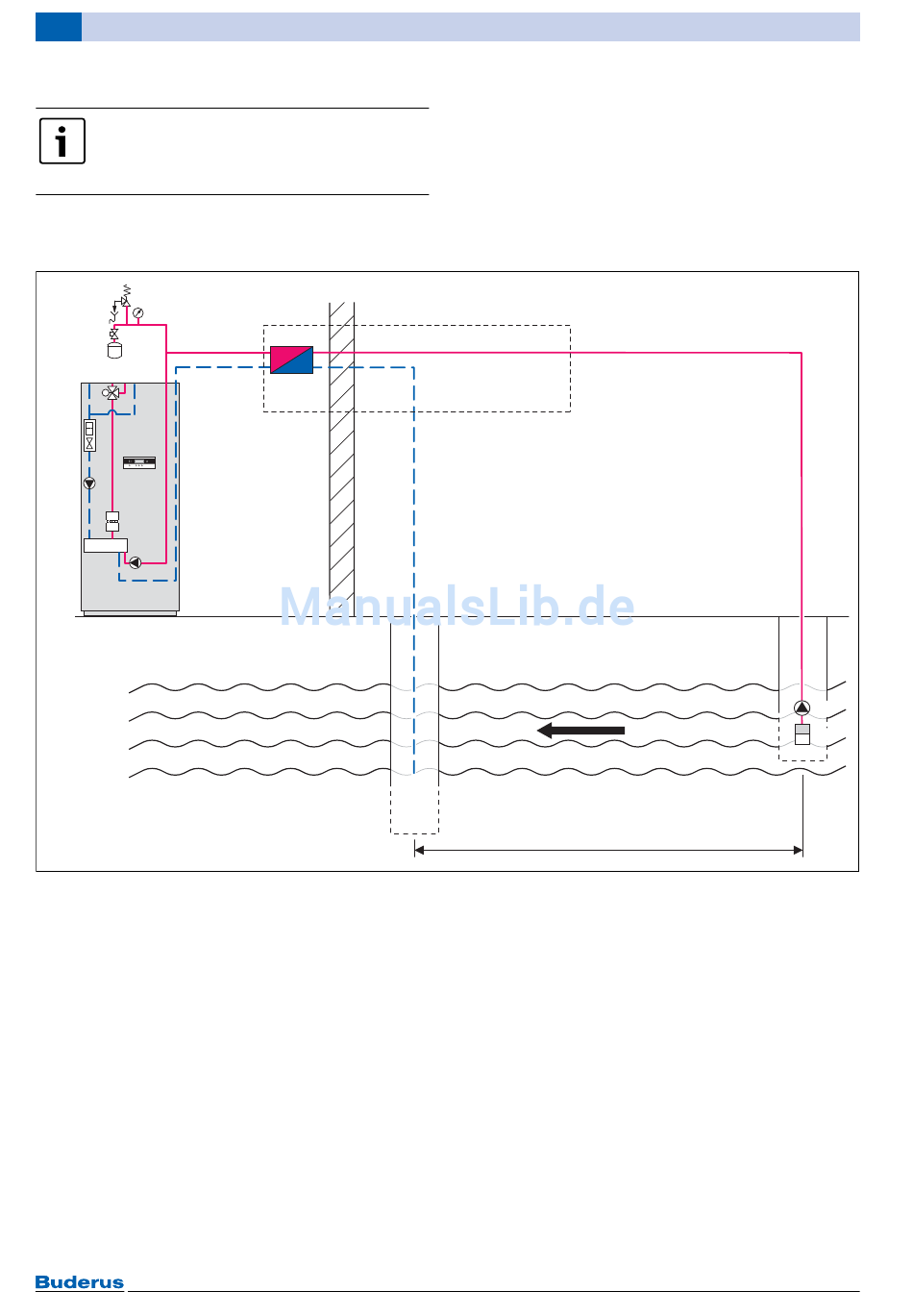

Bild 60 Funktionsprinzip Sole-Wasser-Wärmepumpe mit Zwischenwärmetauscher (Maße in m)
FB Förderbrunnen
P8 Brunnenkreispumpe
SB Schluckbrunnen
SF Schutzfilter
WPS.. Wärmepumpe
WT Wärmetauscher
E21.E2 Elektrischer Zuheizer
E21.G3 Solekreispumpe
E31.C101 Ausdehnungsgefäß
E31.F101 Manometer
E31.P101 Sicherheitsventil
E21.Q21 3-Wege-Umschaltventil
E21.G2 Pumpe (Wärmeerzeuger)
66
WT
SB
über den Schluckbrunnen zurück ins Grundwasser
geleitet.
Die Sole wird von der Solekreispumpe der Wärmepumpe
zum Zwischenwärmetauscher gepumpt, in dem sie Wär-
me vom Grundwasser aufnimmt. Von dort fließt sie zur
Wärmepumpe zurück, sodass ein geschlossener Kreis-
lauf vorliegt.
≥ 15
Planungshinweise
• Brunnenoberseiten abdichten, damit keine Probleme
mit Eisen- oder Manganausfällungen entstehen. An-
dernfalls können Wärmetauscher und Schluckbrun-
nen zugesetzt werden.
• Der Pressostat stoppt die Brunnenkreispumpe, um
Schäden am Schluckbrunnen und bzw. oder Über-
schwemmungen zu verhindern.
• Ausspülbarer Filter zur Abscheidung von Partikeln in
neuen Anlagen vorsehen. Wenn der Filter auch nach
ca. einem Monat noch ausgespült werden muss, sollte
die Lage der Brunnenkreispumpe im Brunnen erhöht
oder der Brunnen am Boden mit einem Filter bestückt
werden. Ansonsten verkürzt sich die Lebensdauer der
Anlage.
• Einbau eines Thermometers zur Anzeige des einströ-
menden und ausströmenden Grundwassers, um eine
korrekte Funktionsweise der Anlage sicherzustellen.
Sole-Wasser-Wärmepumpe – 6 720 820 777 (2017/01
