Buderus PKS9 Installationsanleitung

Buderus PKS9 Installationsanleitung

Passive kühlstation
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

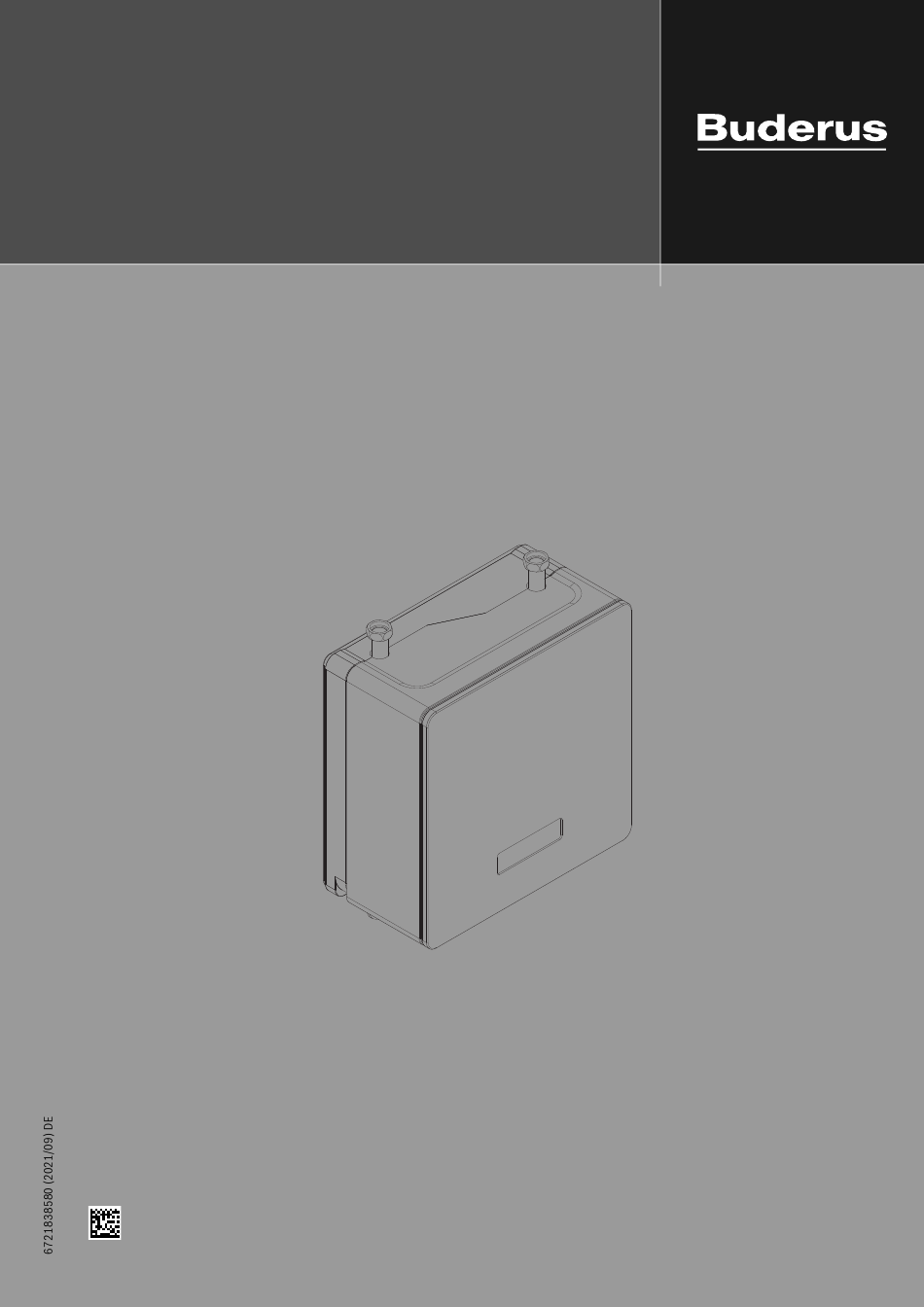

Installationsanleitung
Passive Kühlstation
PKS9
Vor Installation und Wartung sorgfältig lesen.
0010039042-001
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus PKS9

Inhaltszusammenfassung für Buderus PKS9

  • Seite 1 Installationsanleitung Passive Kühlstation PKS9 Vor Installation und Wartung sorgfältig lesen. 0010039042-001...

  • Seite 2: Inhaltsverzeichnis

    9.2.2 Symbolerklärung ......19 9.2.3 Systemlösungen mit passiver Kühlstation ..20 PKS9 – 6721838580 (2021/09)

  • Seite 3: Allgemeine Sicherheitshinweise

    Elektroarbeiten nur von einer Elektrofachkraft durch- führen lassen. Vor Arbeiten an der Elektrik: ▶ Netzspannung allpolig spannungsfrei schalten und gegen Wiedereinschalten sichern. ▶ Sicherstellen, dass das Gerät tatsächlich stromlos ist. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls be- achten. PKS9 – 6721838580 (2021/09)

  • Seite 4: Produktbeschreibung

    Wärmepumpe in Betrieb ist. Stattdessen wird die Kühlung über den Volumenstrom der Sole gesteuert, die dem Bohrloch Kälte ent- zieht. Die während des Kühlbetriebs zugeführte Wärme kommt der Wär- mepumpe beispielsweise bei der Warmwasserbereitung zugute. PKS9 – 6721838580 (2021/09)

  • Seite 5: Produktübersicht

    Bei der Lieferung in der passiven Kühlstati- on montiert Schrauben mit Unterlegscheibe, Mittelteil Rohranschlüsse, Wärmeträgermedium [10] Steuereinheit, Erweiterungsleiterplatte [11] Umschaltventil mit Motor, Wärmeträgermedium [12] Mittelteil, EPP [13] Typschild (an der Seite) [14] Abdeckung, EPP PKS9 – 6721838580 (2021/09)

  • Seite 6: Abmessungen Und Rohranschlüsse

    Produktbeschreibung Abmessungen und Rohranschlüsse 72,5 72,5 0010039044-002 Bild 3 Abmessungen, Anschlüsse PKS9 – 6721838580 (2021/09)

  • Seite 7: Installationsvorbereitung

    • Bei Verwendung von Glykol als Frostschutz in der Sole muss die Um- gebungstemperatur der Kühlstation zwischen +10 °C und +35 °C be- tragen. 230V BRINE BRINE WATER WATER 230V 0010039066-002 Bild 4 Anschlüsse an der passiven Kühlstation Solekreis zur Wärmepumpe. PKS9 – 6721838580 (2021/09)

  • Seite 8: Installation

    Montage an einer Wand ist identisch. 0010039796-002 Bild 5 Vertikale oder horizontale Montage Vertikale Montage Horizontale Montage Die passive Kühlstation kann vertikal oder horizontal montiert werden. In beiden Fällen lässt sich die vordere Abdeckung vertikal anbringen. PKS9 – 6721838580 (2021/09)
  • Seite 9 Nach der Installation und Inbetriebnahme alle Rohrverschraubungen an der passiven Kühlstation und in der Anlage überprüfen und sicherstellen, dass während des Transports und der Installation keine Lecks entstan- den sind. Rohranschlüsse der passiven Kühlstation mit einem Anzugs- moment von 80 Nm (+/-2) festziehen. PKS9 – 6721838580 (2021/09)
  • Seite 10 Das erleichtert die Rohrmontage. Dübel einsetzen (sofern aufgrund des Wandaufbaus erforder- Kühlstation ist zum Herstellen der Rohranschlüsse und der elekt- lich). rischen Anschlüsse bereit. Beiliegende Schrauben einschrauben. Demontierte Kühlstation an den Schrauben aufhängen. Zwischen vertikaler und horizontaler Montage wählen. PKS9 – 6721838580 (2021/09)
  • Seite 11 Darauf achten, dass der Mittelteil dicht mit der Rückwand abschließt. render Komponenten in der passiven Kühlstation zu erschweren. Der dichte Abschluss ist wichtig, um der Kondensatbildung vorzubeu- Deshalb die Schrauben nicht zu fest anziehen, um Schäden am gen. Material (EPP) zu vermeiden. PKS9 – 6721838580 (2021/09)

  • Seite 12: Anschluss

    Kühlstation dadurch in jedem Fall gleichzeitig mit den übri- gen Anlagenkomponenten eingeschaltet. Das verhindert Frostschäden Stromschlaggefahr! bei eventuell nicht eingeschalteter Kühlstation. Die Komponenten der Kühlstation sind spannungsführend. ▶ Vor Arbeiten an der Elektrik die Spannungsversorgung abschalten. PKS9 – 6721838580 (2021/09)
  • Seite 13 Elektroinstallation, Anschlussplan Erweiterungs- und Installationsleiterplatte Stat. EMS-BUS EMS gnd HMI gnd BBT gnd BBT 12VDC IP 12VDC CAN hi CAN lo OUT 12VDC CAN-BUS CAN high CAN low CAN-BUS 0010039321-001 Bild 9 Anschlussplan Erweiterungsleiterplatte (Kühlstation) und Installationsleiterplatte (Wärmepumpe) PKS9 – 6721838580 (2021/09)
  • Seite 14 3. Taupunktwächter an MD1 in der Wärmepumpe anschließen (sofern ein Taupunktfühler benötigt wird). 4. Spannungsversorgungskabel an die Installationsleiterplatte der Wär- mepumpe an Anschluss VC0 - 57 und N sowie Masse an gemeinsame Masse für PW2 anklemmen. PKS9 – 6721838580 (2021/09)

  • Seite 15: Inbetriebnahme

    Kühlstation installiert und konfiguriert ist sowie die Einstellungen unter- Min Vorl-soll o. Feuchtef. auswählen, um die nied- stützt. rigste Vorlauftemperatur ohne installierten Raum- feuchtigkeitsfühler einzustellen. Einen Wert zwischen 0 … 1 … 99 einstellen Tab. 2 Einstellungen für die passive Kühlstation im Installateurmenü PKS9 – 6721838580 (2021/09)

  • Seite 16: Funktionstest

    Personal installieren, in Betrieb nehmen, warten und reparieren lassen. Eingriffe des Kunden an Komponenten der passiven Kühlstation sind untersagt. Eventuelle Benutzereinstellungen, die vom Kunden vorzunehmen sind, erfolgen an der Wärmepumpe. PKS9 – 6721838580 (2021/09)

  • Seite 17: Technische Daten

    Welche Leistung tatsächlich an das Haus abgegeben werden kann, ist von der Dimensionierung und Ausführung des Solesystems sowie des Heizungs-/Kälteverteilsystems abhängig. 4) Empfohlene maximale Betriebstemperatur 65 °C (bei Fußbodenheizung 40 °C) 5) Entsprechend dem Nenndurchfluss der Wärmepumpe, siehe technische Daten im Handbuch der Wärmepumpe 6) Empfohlener Betriebsdruck ≥ 2,5 bar Tab. 4 Technische Daten PKS9 – 6721838580 (2021/09)

  • Seite 18: Systemlösungen

    Kühlstation und in der Heizungs-/Kühlungsan- lage. Mit Standardpufferspeicher ist nur eine Kühlung oberhalb des Taupunkts möglich. Bei Kühlung unterhalb des Taupunkts ist ein Puffer- speicher erforderlich, der für Wassertemperaturen unter dem Taupunkt geeignet ist. PKS9 – 6721838580 (2021/09)

  • Seite 19: Symbolerklärung

    Ablauftrichter mit Geruchsver- Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektro-Heizeinsatz Tab. 5 Hydraulische Symbole PKS9 – 6721838580 (2021/09)

  • Seite 20: Systemlösungen Mit Passiver Kühlstation

    Technische Daten 9.2.3 Systemlösungen mit passiver Kühlstation BC400 C-PKSt RC100H PKS9 400V AC WSW196i/186i T180 6 720 878 616-01.1T Bild 11 Standardinstallation (ohne Bypass und Pufferspeicher) mit passiver Kühlstation [PKS9] Passiver Kühlstation [MD1] Taupunktwächter PKS9 – 6721838580 (2021/09)
  • Seite 21 Technische Daten RC100H BC400 C-PKSt MM100 RC100H PKS9 400V AC SH... EWH... WSW196i/186i TP50 6 720 878 618-01.2T Bild 12 Pufferspeicher mit passiver Kühlstation [PKS9] Passiver Kühlstation [MD1] Taupunktwächter PKS9 – 6721838580 (2021/09)
  • Seite 22 Technische Daten C-PKSt BC400 RC100H MM100 RC100H PKS9 400V AC WSW196i/186i SH... P... 6 720 878 661-01.2T Bild 13 Parallele Pufferspeicher mit passiver Kühlstation [PKS9] Passiver Kühlstation [MD1] Taupunktwächter PKS9 – 6721838580 (2021/09)
