EINBAU UND MONTAGE

4 Einbau und Montage
i
Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen.
4.1 Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
Die vorliegende Montageanleitung beschreibt die Standardversion des Produktes.
Die Lieferumfänge der Wandeinbauhülsen zur Integration der Reglerplattform Connect, sowie der
Innenabschlussvarianten entnehmen Sie der, separat erhältlichen, Montageanleitung der
jeweiligen Systemkomponente.

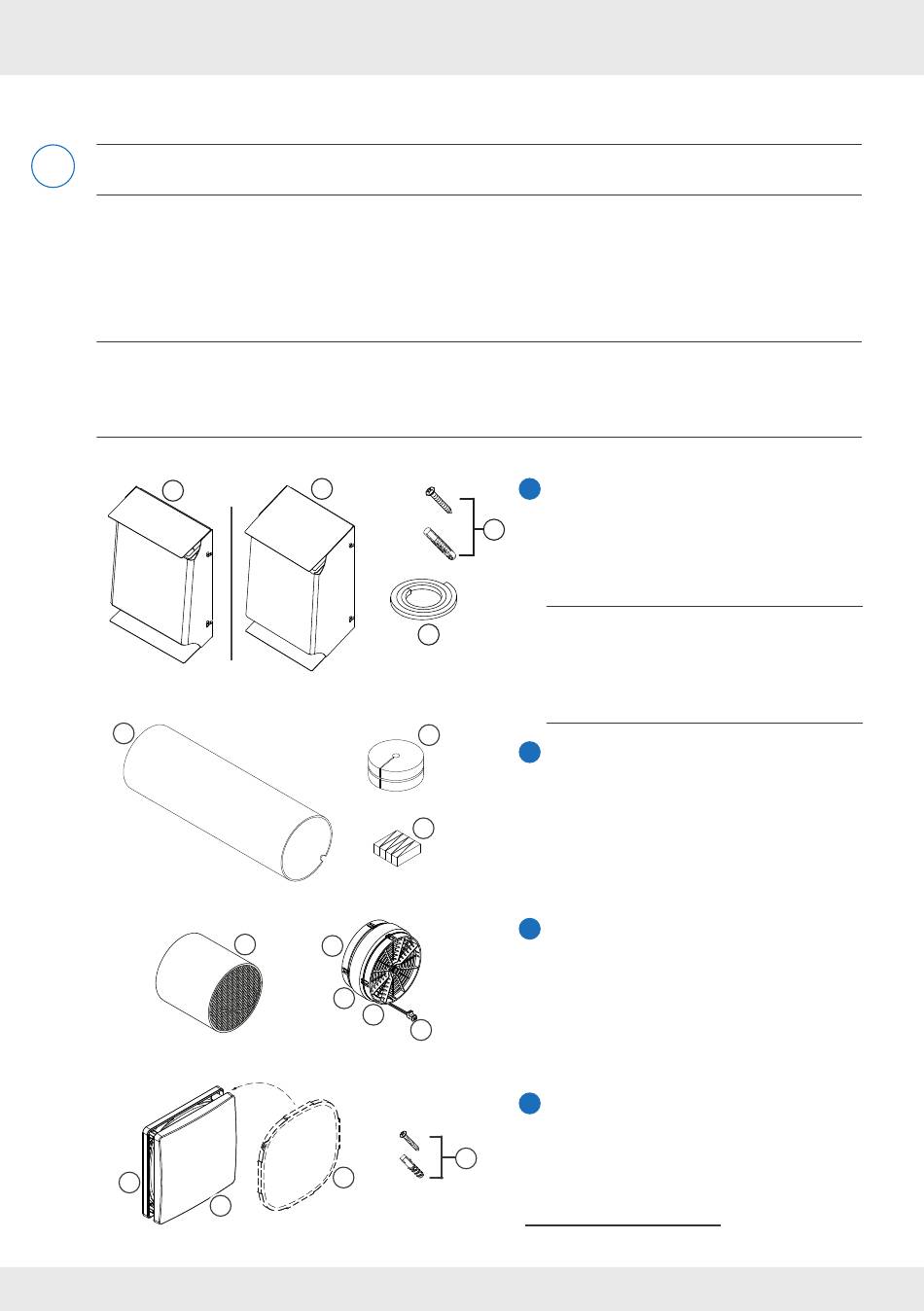

1a
2
4a
20
20
1b
3a
3b
3c
3d
4x
4x
4c
4b
1
1 Wetterschutzhaube
4x
1 a: WSH Compact
1c
1 b: WSH Compact XL
4x
1 c: Befestigungselemente Außenwand
1 d: Dichtungsband
Die Wetterschutzhauben Compact/
1d
Compact XL sind in unterschiedlichen
Farben erhältlich und müssen, entspre-
chend der gewünschten Farbe bestellt
werden.
2a
2
Wandeinbauhülse R-D160
2 a: Styropor-Scheiben
2 b: Montagekeil-Set
2b
3
2 Einschub Wärmespeicher
iV-Compact
3 a: Gedämmter Wärmespeicher
3 b: Leitwerk Slim (16 mm)
3 c: Reversier-Ventilator Xenion
3e
3 d: Leitwerk Slim (16 mm)
3 e: BUS-Steckverbindung
4
3 Innenblende Flair
4 a: Grundplatte Innenblende
4 b: Abdeckung Innenblende
4d
4 c: Staubfilter ISO Coarse 60 %
4 d: Befestigungsmaterial Innenblende
WSH = Wetterschutzhaube
Lüftungsgerät iV-Compact | Montageanleitung
