EINBAU UND MONTAGE

4 Einbau und Montage
Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen.
4.1 Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
2

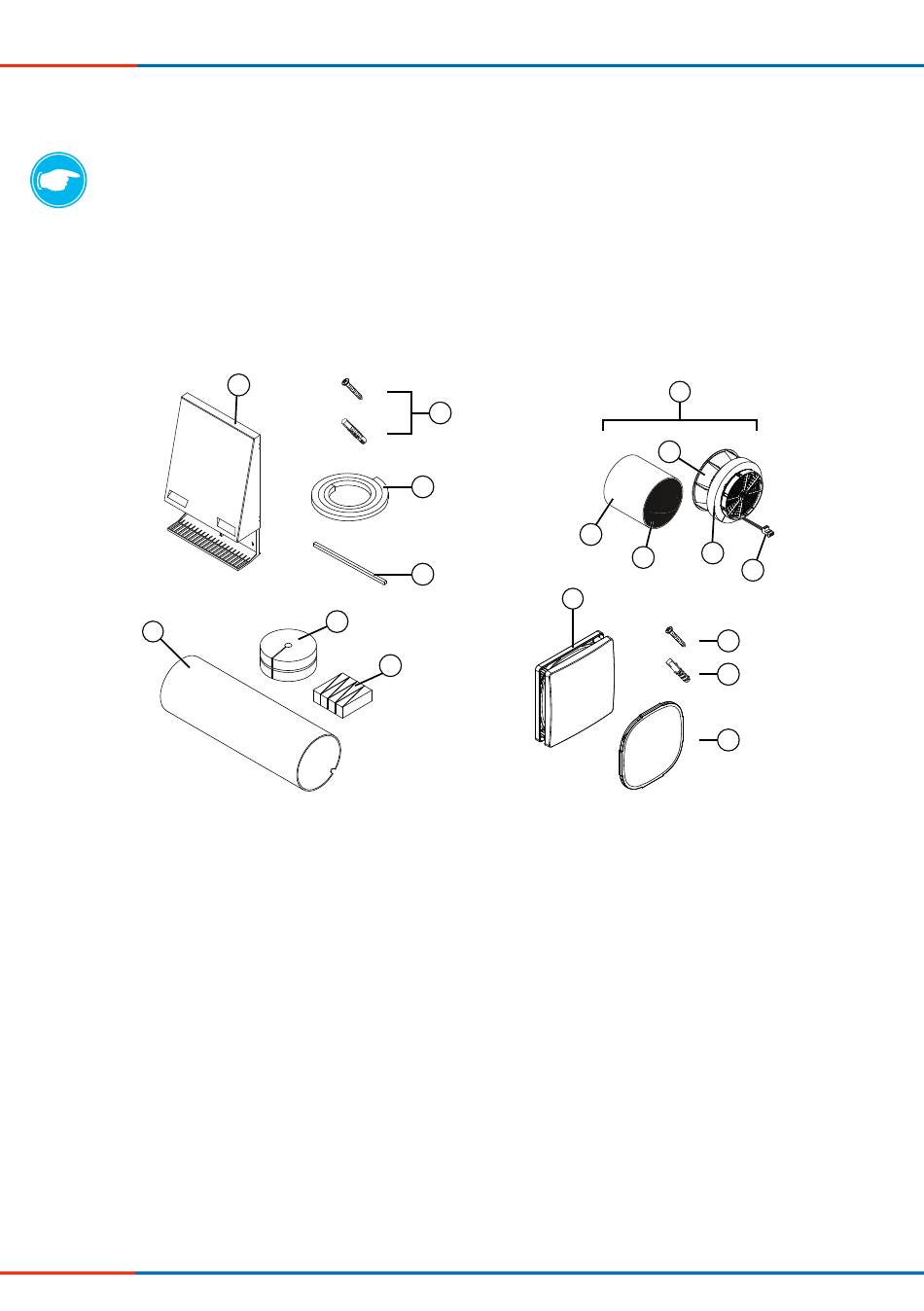

Abbildung 6: Standardkomponenten Lüftungsgerät iV14-MaxAir
1 Außenabschluss
1 a: Wetterschutzhaube Flex
1 b: Befestigungselemente Außenwand
1 c: Anschlagband
1 d: Dichtungsband
2 Wandeinbauhülse R-D200
2 a: Styropor-Scheiben
2 b: Montagekeil-Set
3 Einschub Wärmespeicher
iV14-MaxAir
3 a: Gedämmter Wärmespeicher
3 b: Leitwerk R-D200
18
Lüftungsgerät iV14-MaxAir
1a
4x
4x
2a
2b
• Montage- und Bedienungsanleitung
1b
1c
3a
1d
4
3 c: Reversier-Ventilator Xenion EFP
3 d: Leitwerk Slim (16 mm)
3 e: BUS-Steckverbindung
4 Innenblende Flair inkl. Staubfilter G4
4 a: Befestigungsschrauben Innenwand
4 b: Befestigungsdübel Innenwand
4 c: Staubfilter G4
3
3b
3d
3c
3e
4x
4a
4x
4b
4c
