MONTAGEVORBEREITUNG

3 Montagevorbereitung
3.1

Einbauposition

• Der Einbauort lässt sich aus dem Positionierungsvorschlag der Lüftungsplanung ableiten.
Die genaue Positionierung der einzelnen Geräte und Steuereinheiten muss bauseits ge-
prüft und ggf. vor Ort angepasst werden. Befragen Sie dazu den verantwortlichen Planer!
Für eine optimale Funktion empfiehlt sich die Installation des Lüftungsgerätes an entsprechender
Stelle im oberen Wandbereich (z. B. 1,80 m OKFFB [Oberkante fertiger Fußboden]).
• Platzieren Sie das Lüftungsgerät nicht in der Nähe von Heizkörpern, Raumluft-Thermostaten,
empfindlichen Möbeln oder oberhalb von Bildern.
• Verbauen Sie das Gerät nicht an Orten, an denen Kontakt mit Spritzwasser möglich ist.
Beachten Sie die VDE 0100 bei der Wahl des Einbauortes.
Mindestabstände der Wandöffnung für das Lüftungsgerät:
• Mindestabstände zu Komponenten / Bauteilen an der Innen- und Außenwand:
HINWEIS:
Fehlfunktion durch falsche Positionierung des Lüftungsgerätes.
• Dämmstärke und eventuelle Rollladen beachten!
• Nicht in der Nähe von Heizkörpern anbringen!
• Mindestabstand von 1,2 m zu benachbarten Luftöffnungen beachten!

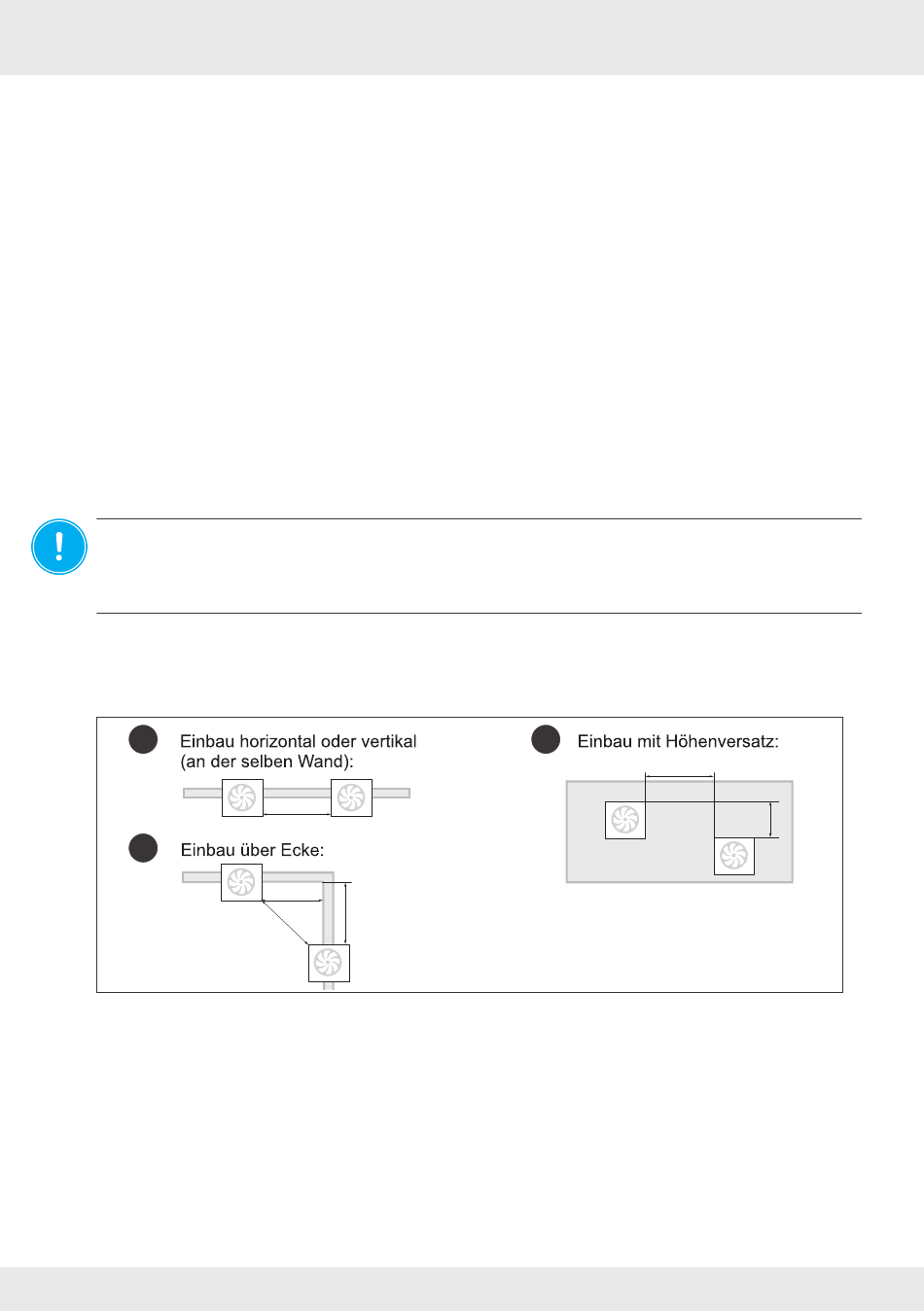

1 zwischen zwei im Gegentakt arbeitenden Lüftungsgeräten (Gerätepaar) in einem Raum, um
einen lufttechnischen Kurzschluss zu vermeiden:
A
B
2 zu angrenzenden Bauteilen an der Außenwand (Dämmstärke/Rollladen beachten):
Wetterschutzhaube Compact/Compact XL:
3 zu angrenzenden Bauteilen an der Innenwand:
4 zu frontal angrenzenden Bauteilen:
14
14
1,2 m
1,2 m
1,0 m
1,0 m
1,0 m
1,0 m
1,4 m
1,4 m
1,2 m – 0,75 y
1,2 m – 0,75 y
y
y
1,2 m
1,0 m
1,4 m
C
1,2 m – 0,75 y
250 mm ab Bohrungsmitte/Mittelachse
250 mm ab Bohrungsmitte/Mittelachse
300 mm für Reinigungsarbeiten
Lüftungsgerät iV-Compact | Montageanleitung
1,0 m
y
