WAGO-I/O-SYSTEM 750
750-8204 PFC200 CS 2ETH RS CAN
8.5.1

Einen Ereignis-Handler anlegen

Das folgende Beispiel soll verdeutlichen, wie ein Ereignis-Handler angelegt und
verwendet wird. Im Beispiel wird der Ereignishandler „excpt_dividebyzero"
verwendet.
Zunächst wird im PLC_PRG-Modul ein Programm angelegt, das eine Division
durch 0 provoziert.

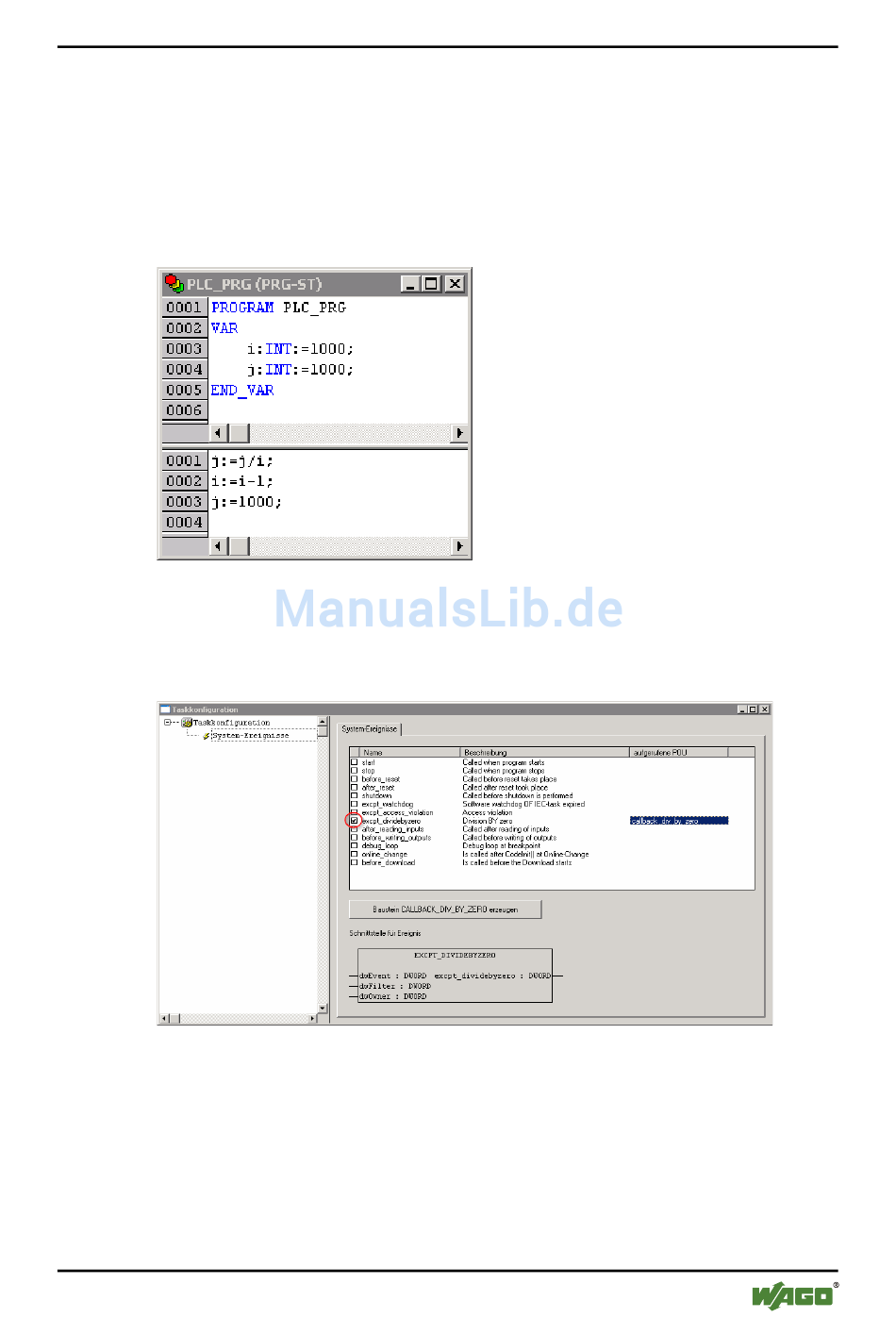

Abbildung 73: CODESYS – Programm provoziert Division durch „0"
Im Anschluss wird im Task-Konfigurator das Systemereignis
„excpt_dividebyzero" aktiviert und in der Spalte „aufgerufene POU" der Name
des zu generierenden Ereignis-Handlers eingegeben.
Abbildung 74: CODESYS – Ereignishandler anlegen und aktivieren
Um den Ereignishandler zu generieren, klicken Sie auf die Schaltfläche [Baustein
CALLBACK_DIV_BY_ZERO erzeugen].
Als Folge erscheint in der Registerkarte „Bausteine" eine neue Funktion mit dem
gewählten Namen.
Handbuch
Version 1.1.0, gültig ab SW-Version 02.02.12(03)
Laufzeitumgebung CODESYS 2.3 143
