WAGO-I/O-SYSTEM 750
750-8204 PFC200 CS 2ETH RS CAN
6.2

Einspeisekonzept

6.2.1 Ergänzende Einspeisevorschriften
Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. Off-/Onshore-
Bereichen (z. B. Arbeitsplattformen, Verladeanlagen) eingesetzt werden. Dies
wird durch die Einhaltung der Anforderungen einflussreicher
Klassifikationsgesellschaften, z. B. Germanischer Lloyd und Lloyds Register,
nachgewiesen.
Der zertifizierte Betrieb des Systems erfordert Filterklemmen für die 24V-
Versorgung.
Tabelle 31: Filterklemmen für die 24V-Versorgung
Bestellnr.
750-626
750-624
Daher ist zwingend folgendes Einspeisekonzept zu beachten.

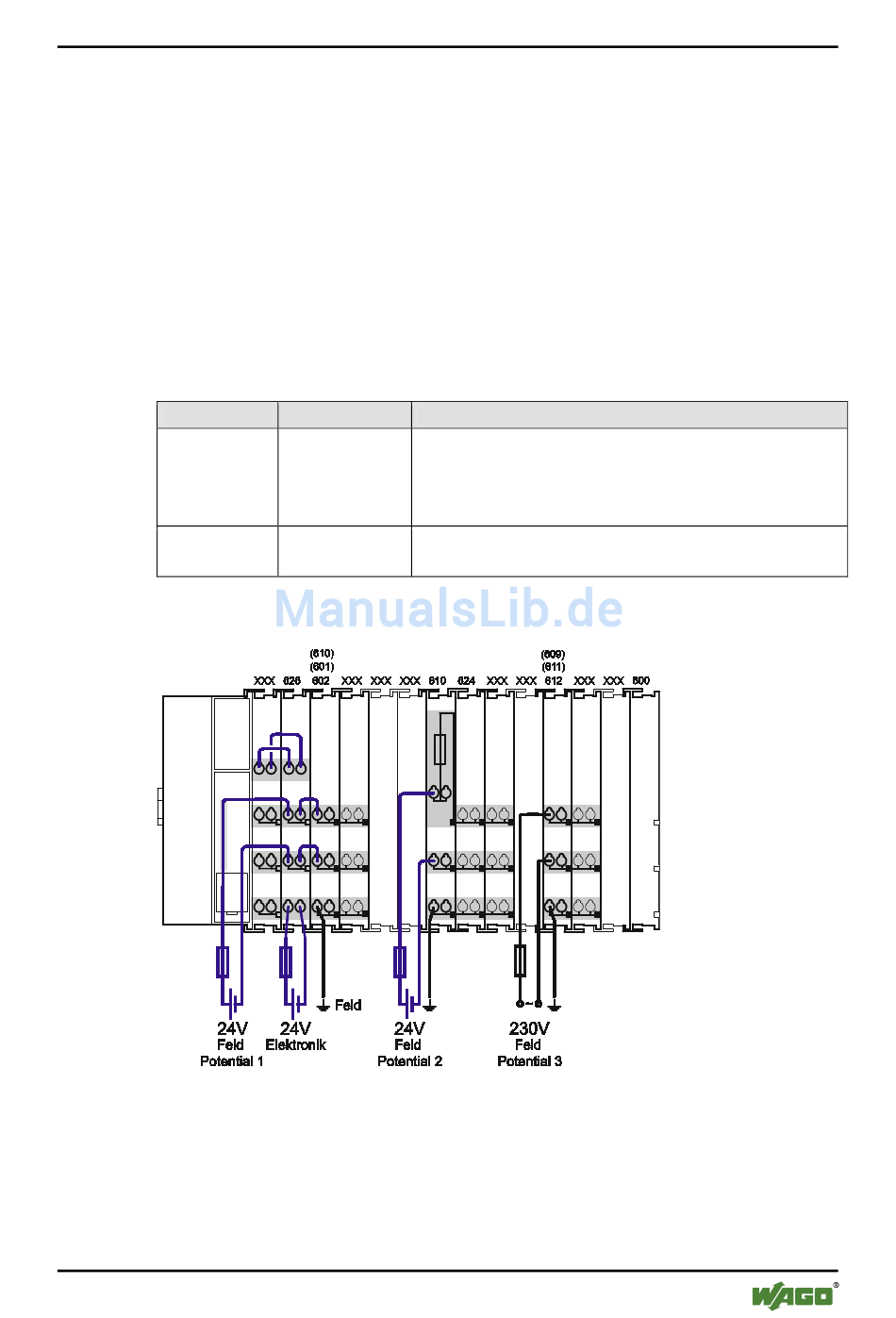

Abbildung 26: Einspeisekonzept

Handbuch
Version 1.1.0, gültig ab SW-Version 02.02.12(03)
Bezeichnung Beschreibung
Supply Filter Filterklemme für Systemversorgung und
Feldversorgung (24 V, 0 V), d. h. für
Feldbuskoppler/-controller und Bus Einspeisung
(750-613)
Supply Filter Filterklemme für die 24V-Feldversorgung
(750-602, 750-601, 750-610)
Geräte anschließen 57
