5 | Montage
5.6.1

Anbauvergleich HMG10 und HOG10

Die beste Kompatibilität zum HOG10 Anbau wird erreicht, wenn die Drehmomentstütze in die-
ser Anordnung (von Motorseite abgewandt) angebaut wird.
Dies kann jedoch nur mit 1x Klemmenkasten (Anschlusskennziffer -P) und 180° gedrehtem An-
bau oder mit M23 Flanschdosen erreicht werden.

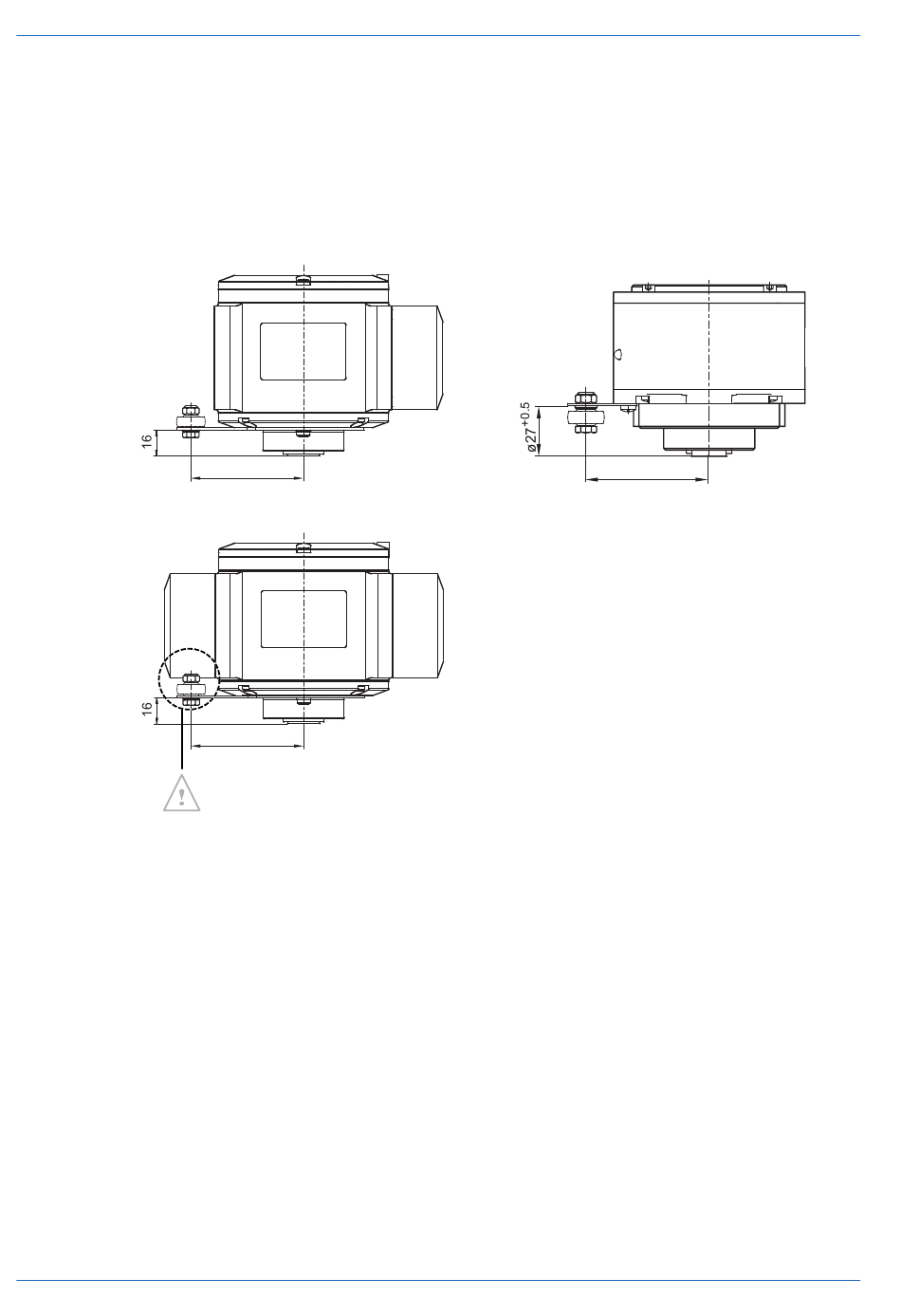

Vergleich / Stützblech
HMG10 mit 1x Klemmenkasten
HMG10 mit 2x Klemmenkasten
22
69.5
69.5
Betriebsanleitung
HOG10
69.5
