5 | Montage
5.2 Drehmomentstütze am Gerät montieren
1

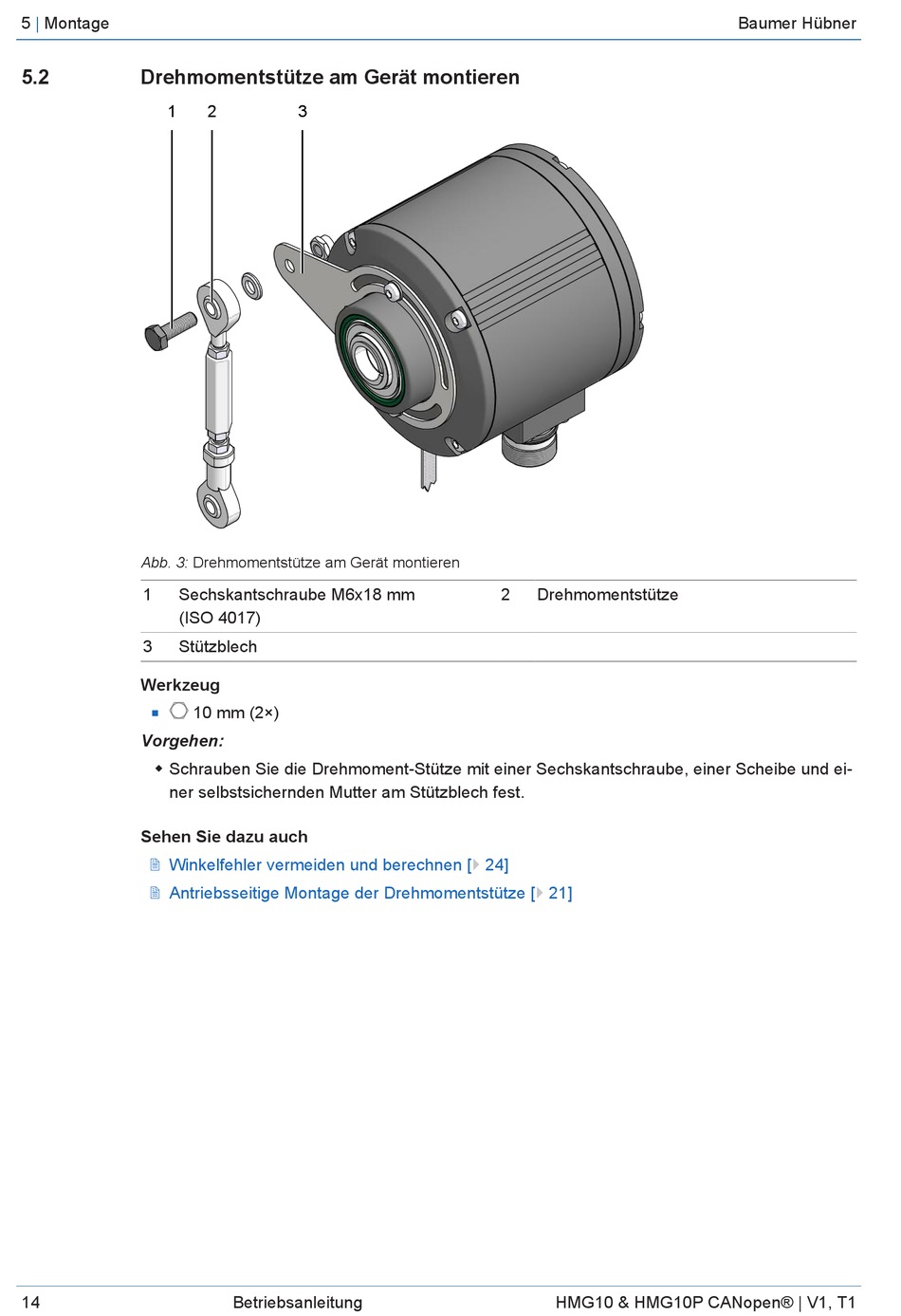

Abb. 3: Drehmomentstütze am Gerät montieren
1 Sechskantschraube M6x18 mm
(ISO 4017)
3 Stützblech
Werkzeug
n
Vorgehen:
w Schrauben Sie die Drehmoment-Stütze mit einer Sechskantschraube, einer Scheibe und ei-
ner selbstsichernden Mutter am Stützblech fest.
Sehen Sie dazu auch
2 Winkelfehler vermeiden und berechnen [} 24]
2 Antriebsseitige Montage der Drehmomentstütze [} 21]
14
2 3
10 mm (2×)
Betriebsanleitung
2 Drehmomentstütze
HMG10 & HMG10P CANopen® | V1, T1
Baumer Hübner
