6.2.6

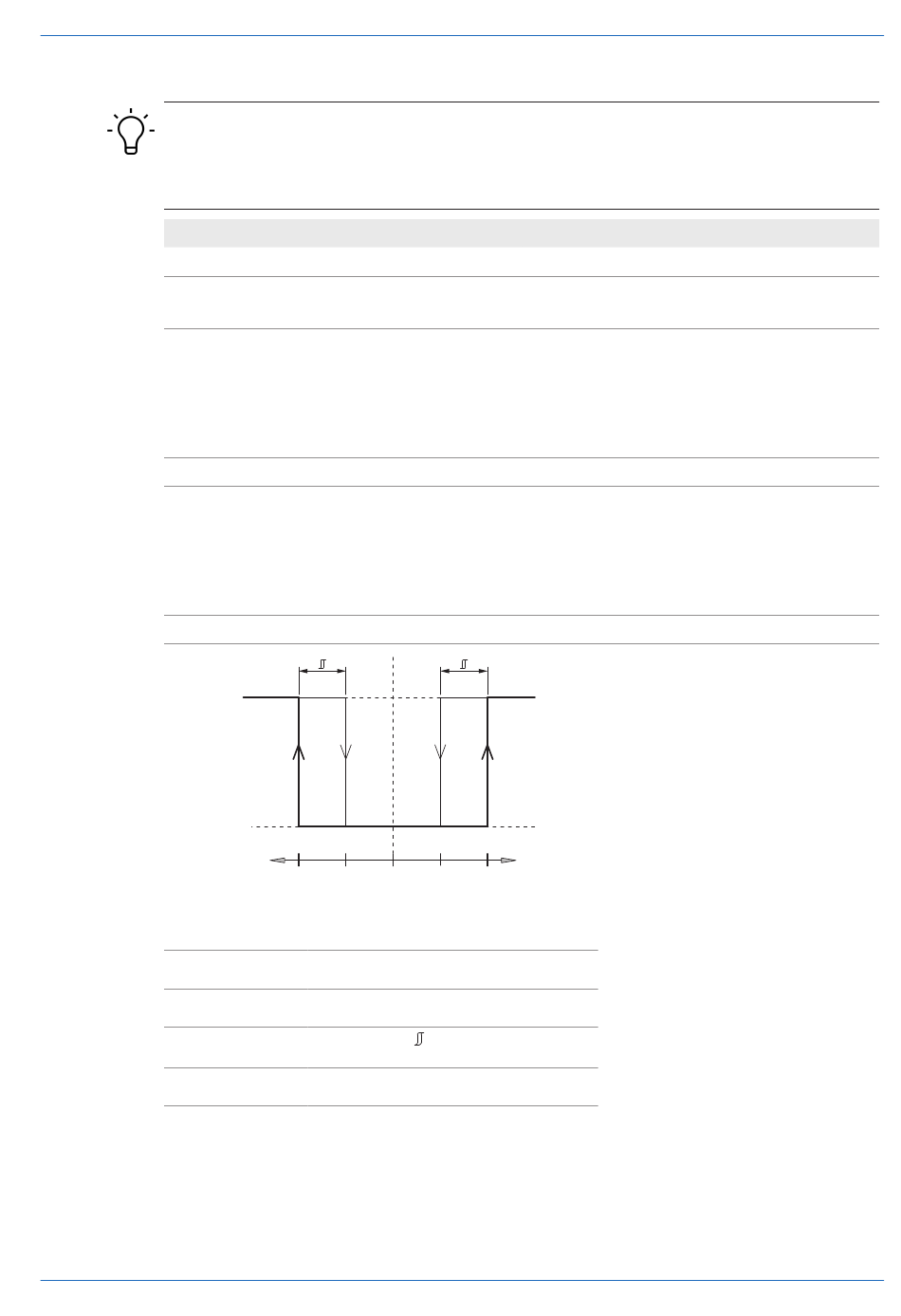

Ausgangsschaltverhalten Drehzahlschalter (Option)

INFO
Die werksseitige Einstellung der Schaltdrehzahl beträgt beim HMG10P und beim PMG10P
6000 U/min. Der HMG10 und der PMG10 ohne Programmierschnittstelle werden mit der indivi-
duell bestellten fest eingestellten Schaltdrehzahl geliefert.
Ereignis
Während der Initialisierung
Nach der Initialisierung und Dreh-
zahl ≤ −ns (off)
−ns (off) < Drehzahl ≤ −ns (on)
−ns (on) < Drehzahl ≤ +ns (on)
+ns (on) ≤ Drehzahl < +ns (off)
+ns (off) ≤ Drehzahl
Hochohmig
Widerstand
zwischen
SP+ und SP-
Niederohmig
n
+ns (off)
-ns (off)
+ns (on)
-ns (on)
V1, T1 | HMG10 & HMG10P CANopen®
-n
-ns -ns 0
(off) (on)
Drehzahl
Abschaltdrehzahl bei Wellendrehung in
positiver Drehrichtung (siehe Abmessung).
Abschaltdrehzahl bei Wellendrehung in
negativer Drehrichtung (siehe Abmessung).
Schalthysterese : 10...100 %
(Werkseinstellung = 10 % min. 1 Digit)
Anschaltdrehzahl bei Wellendrehung in
positiver Drehrichtung (siehe Abmessung).
Anschaltdrehzahl bei Wellendrehung in
negativer Drehrichtung (siehe Abmessung).
Zustand des Drehzahlschalterausgangs
Hochohmig (Überdrehzahl)
Hochohmig (Überdrehzahl)
Zustand unverändert
Dreht sich das Gerät während der Initialisie-
rung innerhalb dieses Drehzahlbereichs, gilt
nach der Initialisierung: Niederohmig (Keine
Überdrehzahl)
Niederohmig (Keine Überdrehzahl)
Zustand unverändert
Dreht sich das Gerät während der Initialisie-
rung innerhalb dieses Drehzahlbereichs, gilt
nach der Initialisierung: Niederohmig (Keine
Überdrehzahl)
Hochohmig (Überdrehzahl)
+n
+ns +ns
(on) (off)
