6 | Elektrische Installation

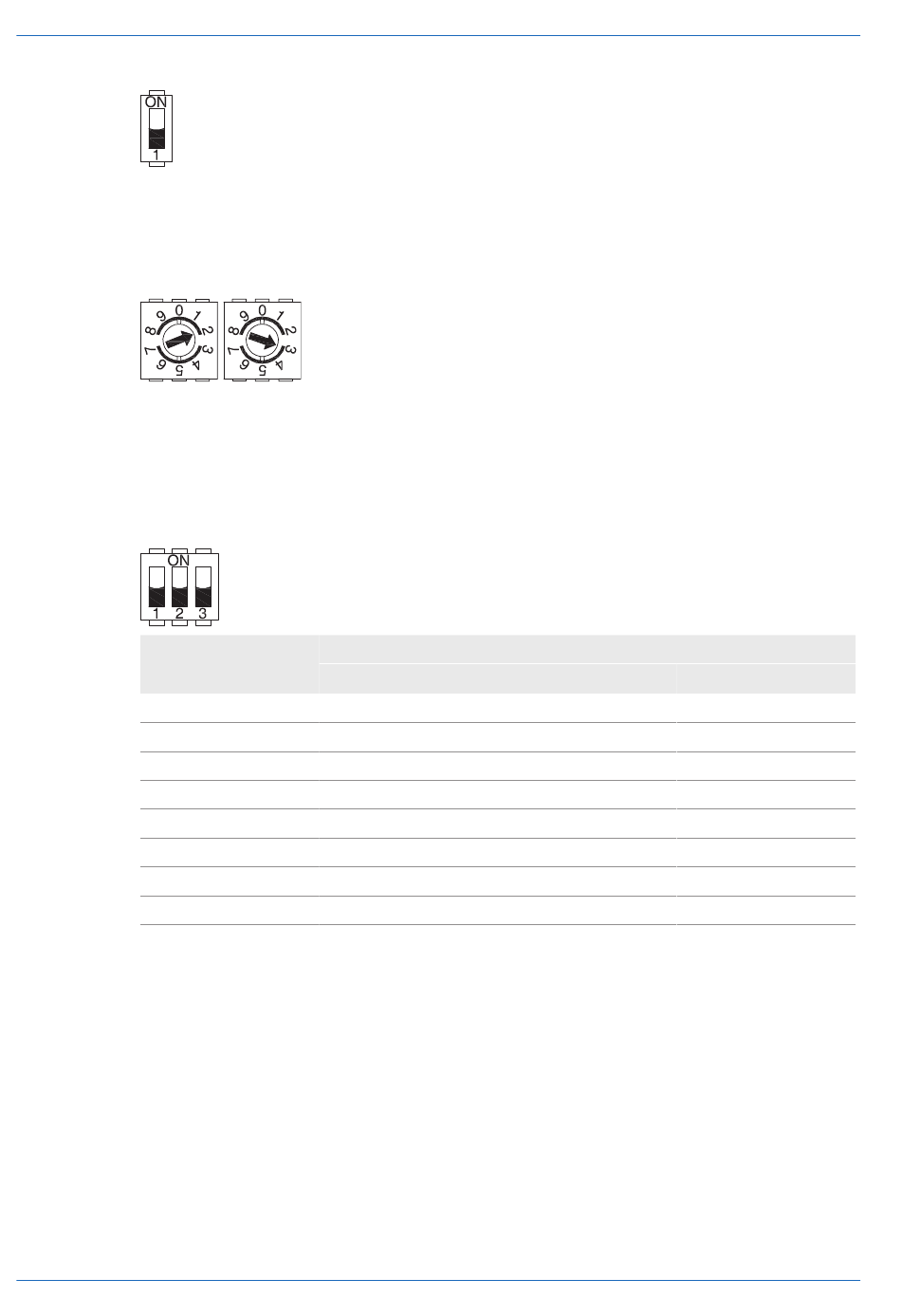

6.1.5

Abschlusswiderstand einstellen

ON = letzter Teilnehmer
OFF = beliebiger Teilnehmer
6.1.6

Teilnehmeradresse einstellen

1. Ziffer Teilnehmeradresse
2. Ziffer Teilnehmeradresse
(Abbildung zeigt Beispiel für Teilnehmeradresse 23).
6.1.7 Übertragungsrate einstellen
Übertragungsrate
(in kBaud)
10
20
50 (Werkseinstellung) OFF
125
250
500
800
1000
30
Einstellung DIP-Schalter (X = ohne Funktion)
1
OFF
OFF
OFF
ON
ON
ON
ON
Betriebsanleitung
2
OFF
OFF
ON
ON
OFF
OFF
ON
ON
HMG10 & HMG10P CANopen® | V1, T1
Baumer Hübner
3
OFF
ON
OFF
ON
OFF
ON
OFF
ON
