MOnTAGE / POSITIOnSEInSTELLUnG DES STÜTZBLECHES
4.
MONTAGE
4.1

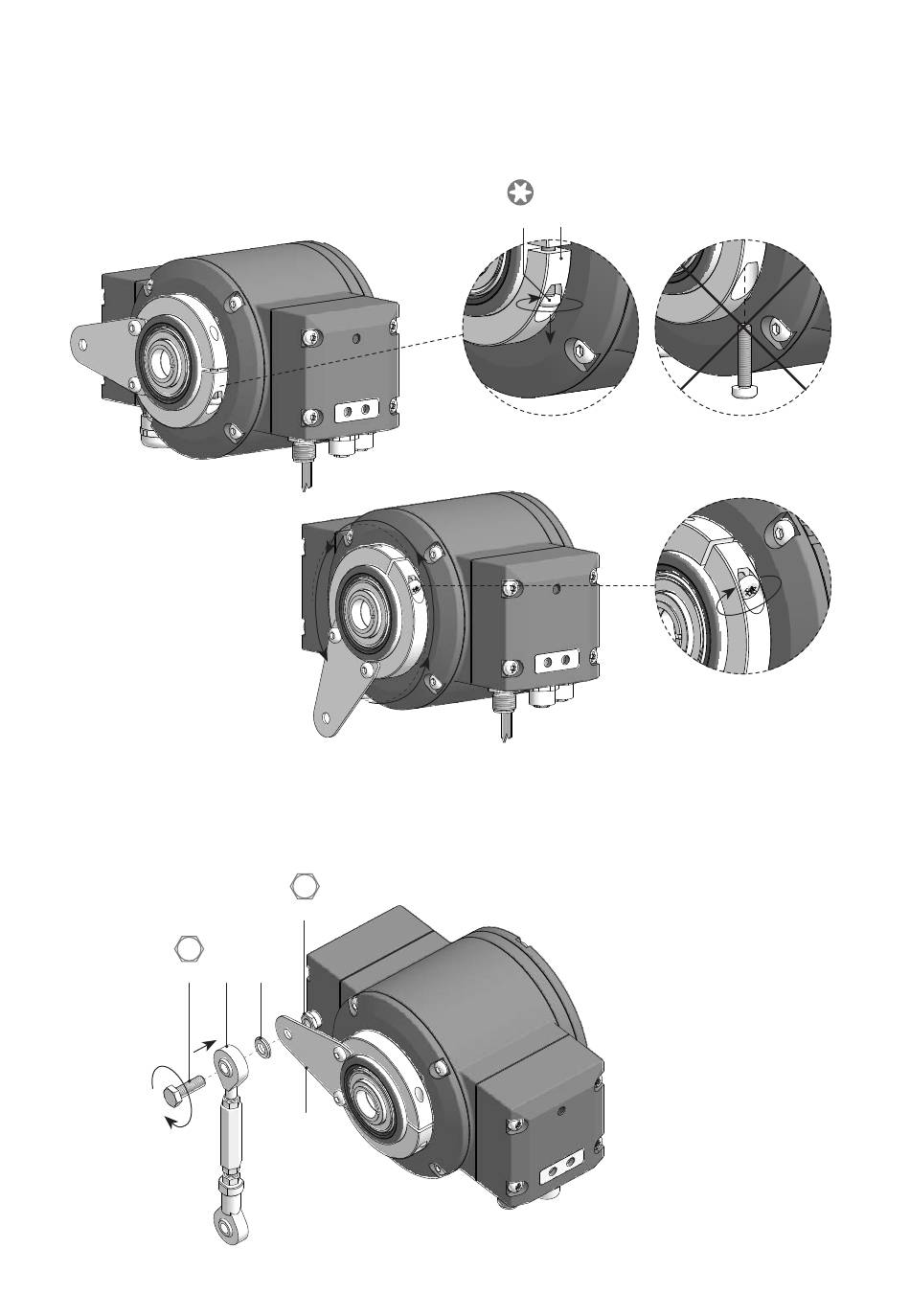

Positionseinstellung des Stützbleches
4.2
Montage der Drehmomentstütze an das Gerät
» Montagehinweise zur Drehmomentstütze in
10 mm
7/27
360°
10 mm
6f
6d
9
6e
6c
TX 20
6b
6a
Schraube lösen
Abschnitt 4.4, Seite 11
MB254DE - 11173972, 19A2, Baumer_HMG10-EtherCAT_II_DE
Schraube festziehen
Mt = 2���3 Nm
beachten�
