MOnTAGE / POSITIOnSEInSTELLUnG DES STÜTZBLEcHES
4.

MONTAGE

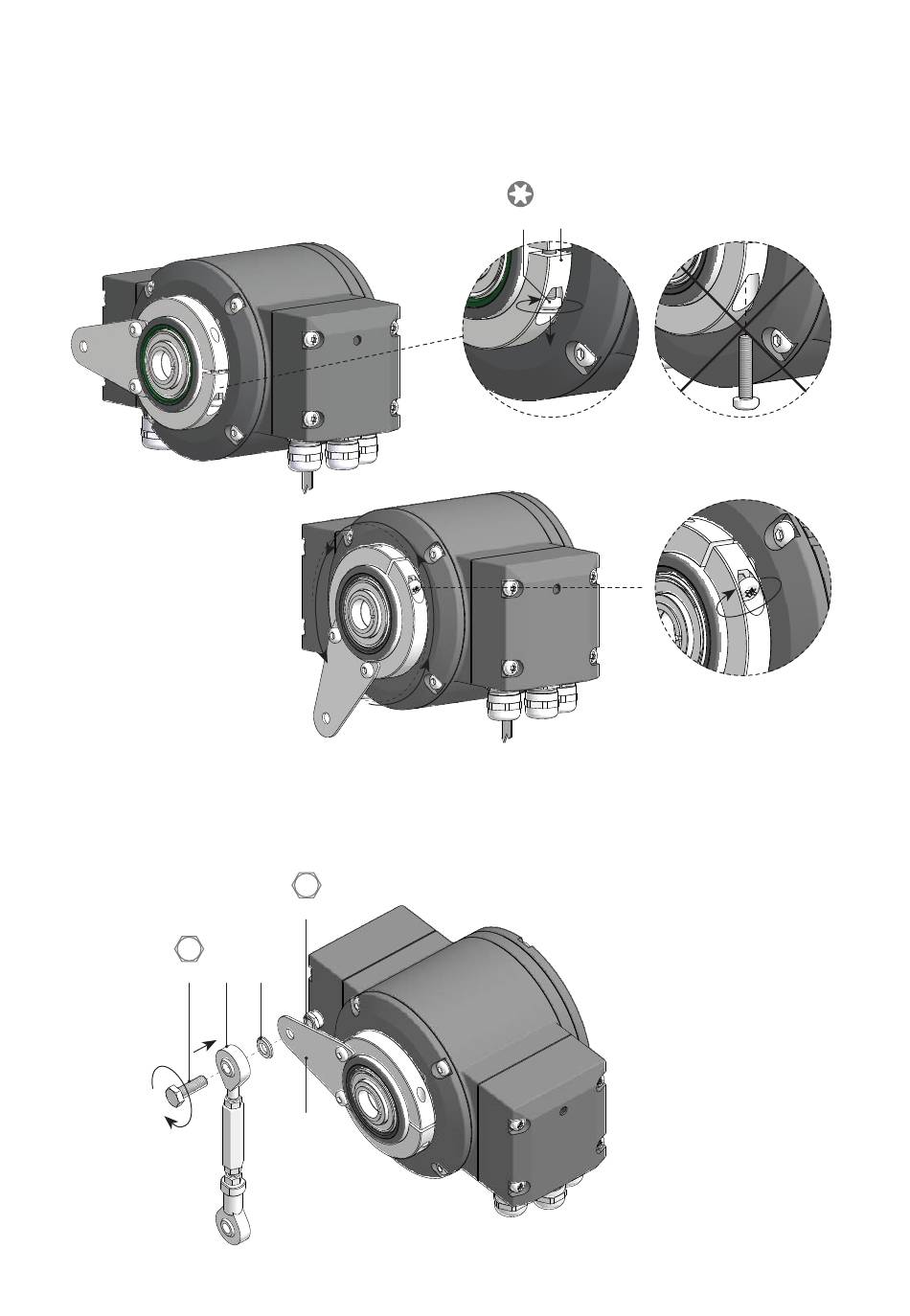

4.1 Positionseinstellung des Stützbleches
4.2 Montage der Drehmomentstütze an das Gerät
» Montagehinweise zur Drehmomentstütze in
10 mm
7/29
360°
10 mm
6f
6d 9 6e
6c
TX 20
6b 6a
Schraube lösen
Abschnitt 4.4, Seite 11
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
Schraube festziehen
Mt = 2���3 Nm
beachten.
