Technische Unterlagen; Schaltplan - Weishaupt WG20N/1-C Z-LN Montage- Und Betriebsanleitung

11 Technische Unterlagen

K1
K3
F7
X6
L PE N T1 T2 S3 B4
B15
F2
P P
S1
P6
F1
L PE N
X6
X7
F7
X3:
5
1
4
X4:1
6
11
X5:1
3
12
13
W-FM 10
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN
11 Technische Unterlagen

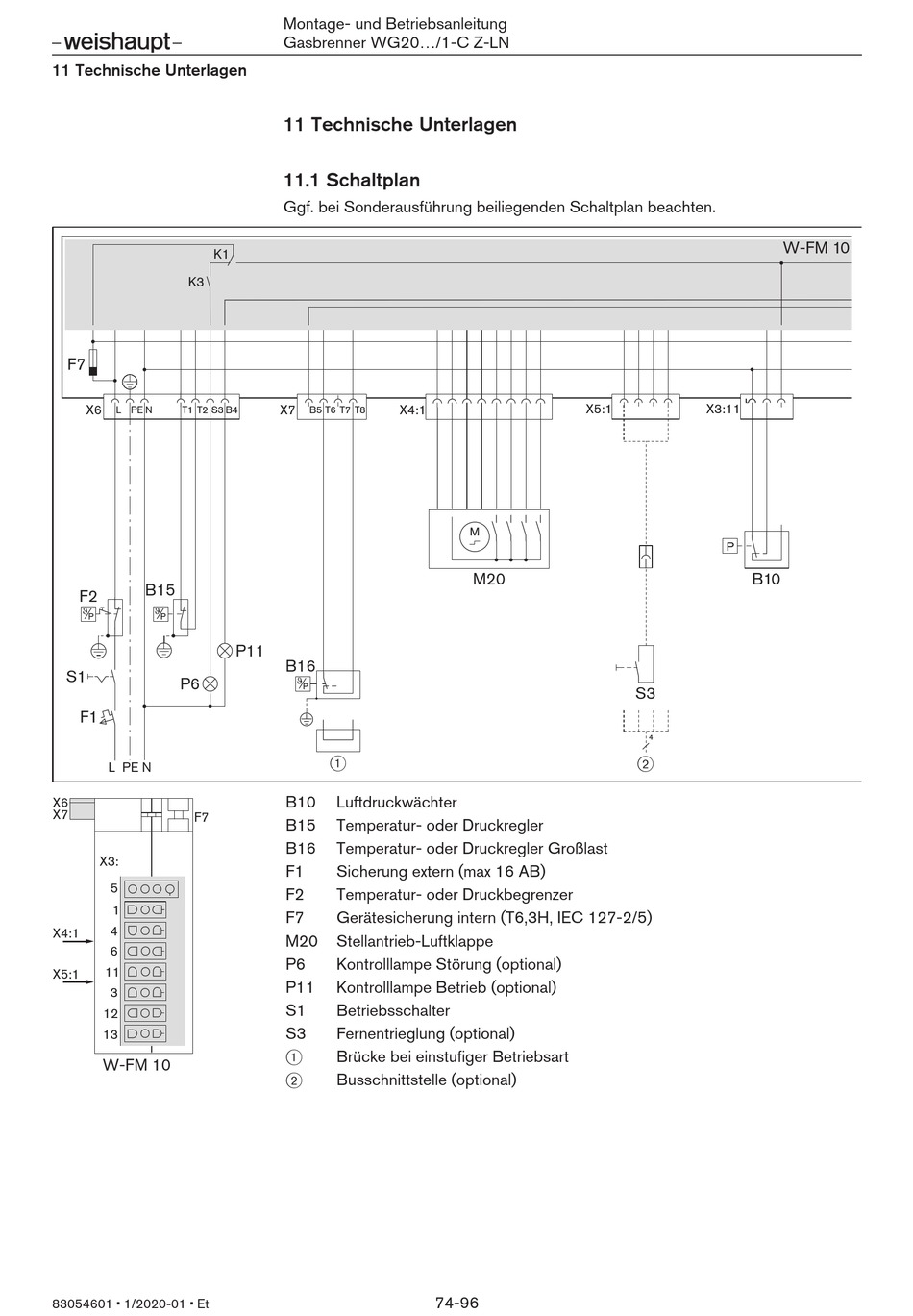

11.1 Schaltplan

Ggf. bei Sonderausführung beiliegenden Schaltplan beachten.
X7 X4:1
B5 T6 T7 T8
P11
B16
P
1
B10 Luftdruckwächter
B15 Temperatur- oder Druckregler
B16 Temperatur- oder Druckregler Großlast
F1 Sicherung extern (max 16 AB)
F2 Temperatur- oder Druckbegrenzer
F7 Gerätesicherung intern (T6,3H, IEC 127-2/5)
M20 Stellantrieb-Luftklappe
P6 Kontrolllampe Störung (optional)
P11 Kontrolllampe Betrieb (optional)
S1 Betriebsschalter
S3 Fernentrieglung (optional)
1 Brücke bei einstufiger Betriebsart
2 Busschnittstelle (optional)
X5:1
M
M20
74-96
W-FM 10
X3:11
P
B10
S3
4
2
