9 Wartung
Lx
X
1
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

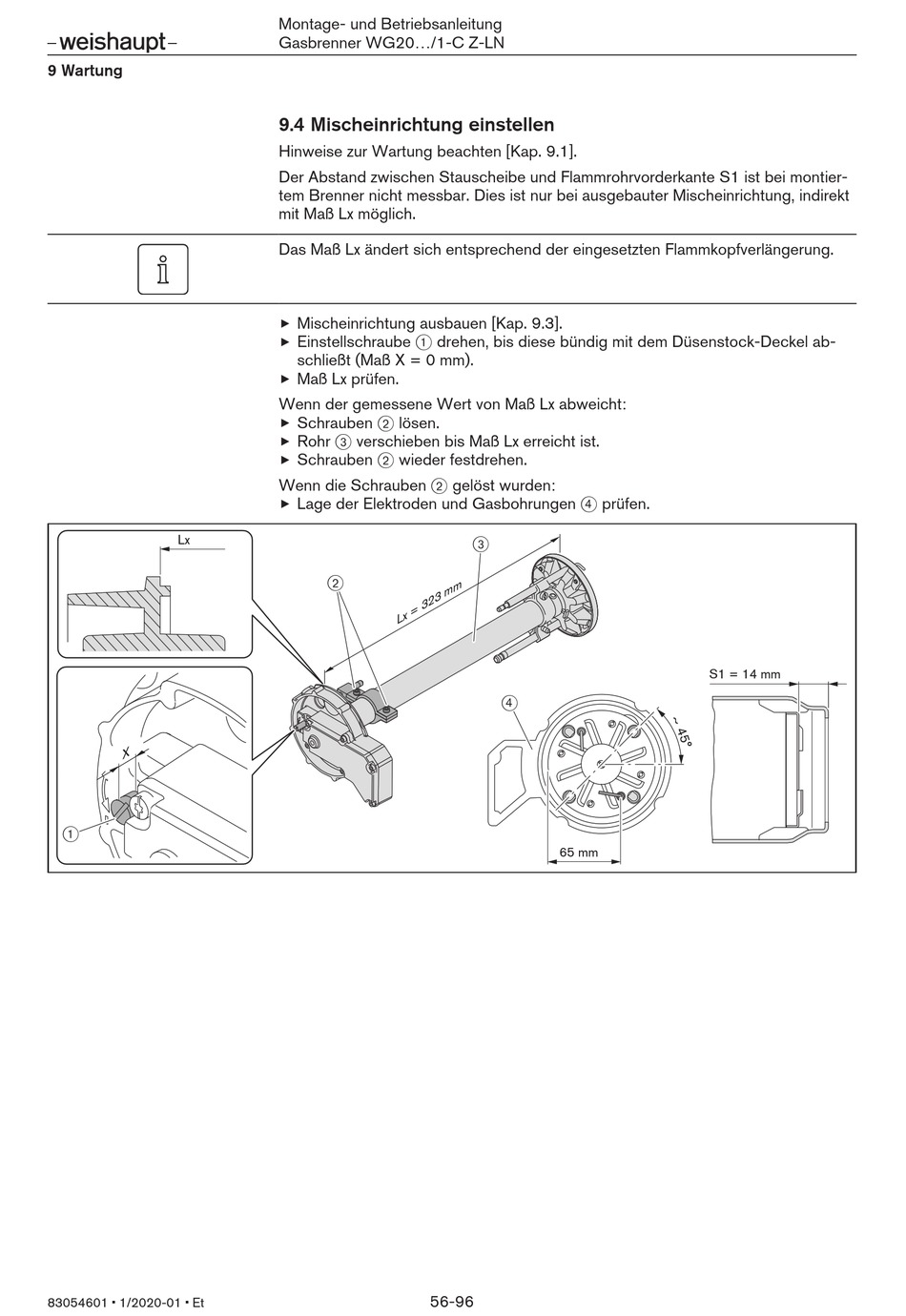

9.4 Mischeinrichtung einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Der Abstand zwischen Stauscheibe und Flammrohrvorderkante S1 ist bei montier-
tem Brenner nicht messbar. Dies ist nur bei ausgebauter Mischeinrichtung, indirekt
mit Maß Lx möglich.
Das Maß Lx ändert sich entsprechend der eingesetzten Flammkopfverlängerung.
Mischeinrichtung ausbauen [Kap. 9.3].
Einstellschraube 1 drehen, bis diese bündig mit dem Düsenstock-Deckel ab-
schließt (Maß X = 0 mm).
Maß Lx prüfen.
Wenn der gemessene Wert von Maß Lx abweicht:
Schrauben 2 lösen.
Rohr 3 verschieben bis Maß Lx erreicht ist.
Schrauben 2 wieder festdrehen.
Wenn die Schrauben 2 gelöst wurden:
Lage der Elektroden und Gasbohrungen 4 prüfen.
2
56-96
3
4
65 mm
S1 = 14 mm
