GEFAHR
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

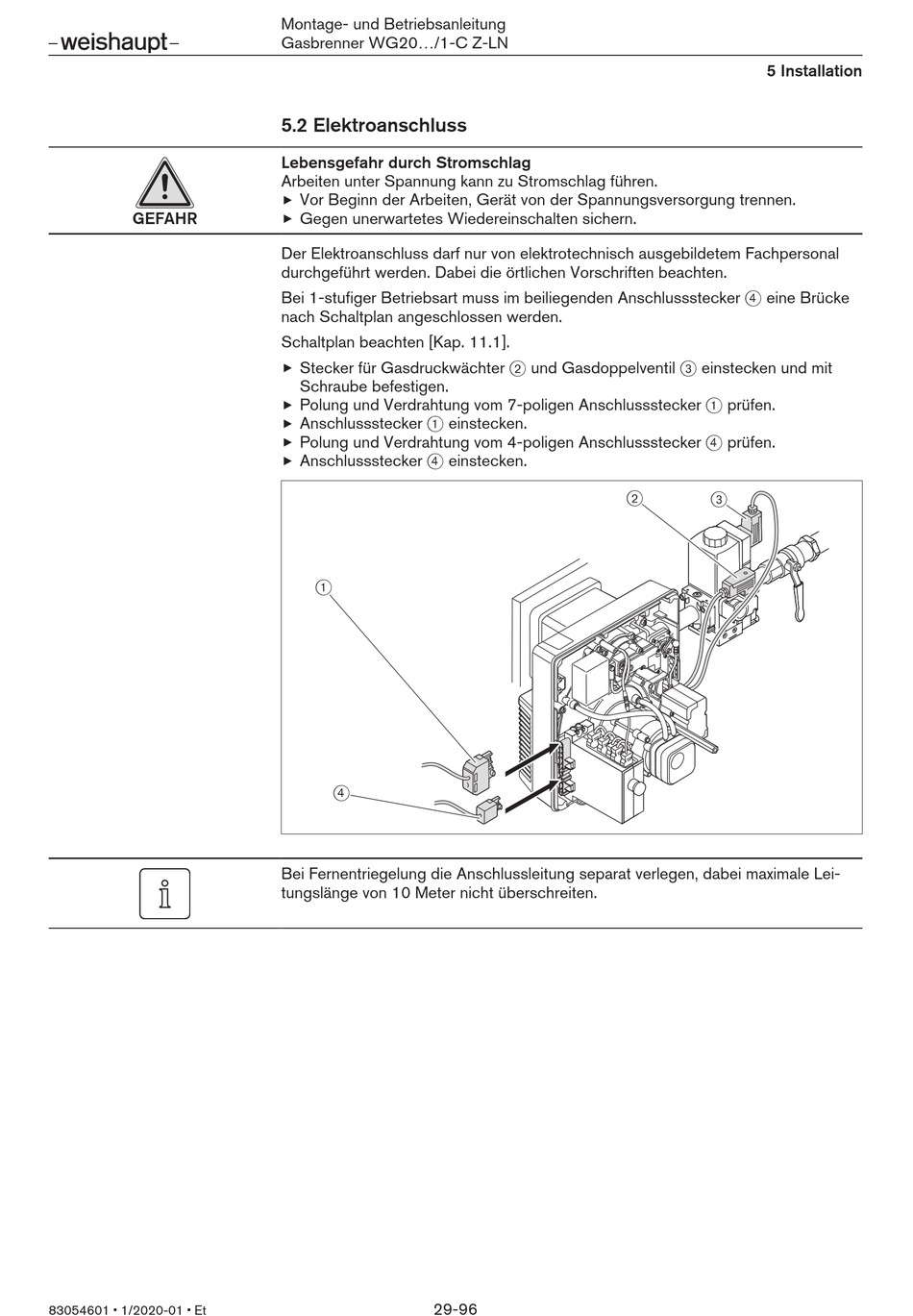

5.2 Elektroanschluss

Lebensgefahr durch Stromschlag
Arbeiten unter Spannung kann zu Stromschlag führen.
Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
Gegen unerwartetes Wiedereinschalten sichern.
Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal
durchgeführt werden. Dabei die örtlichen Vorschriften beachten.
Bei 1-stufiger Betriebsart muss im beiliegenden Anschlussstecker 4 eine Brücke
nach Schaltplan angeschlossen werden.
Schaltplan beachten [Kap. 11.1].
Stecker für Gasdruckwächter 2 und Gasdoppelventil 3 einstecken und mit
Schraube befestigen.
Polung und Verdrahtung vom 7-poligen Anschlussstecker 1 prüfen.
Anschlussstecker 1 einstecken.
Polung und Verdrahtung vom 4-poligen Anschlussstecker 4 prüfen.
Anschlussstecker 4 einstecken.
1
4
Bei Fernentriegelung die Anschlussleitung separat verlegen, dabei maximale Lei-
tungslänge von 10 Meter nicht überschreiten.
29-96
5 Installation
2
3
