Filtereinsatz Mehrfachstellgerät Aus- Und Einbauen - Weishaupt WG20N/1-C Z-LN Montage- Und Betriebsanleitung

9 Wartung
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

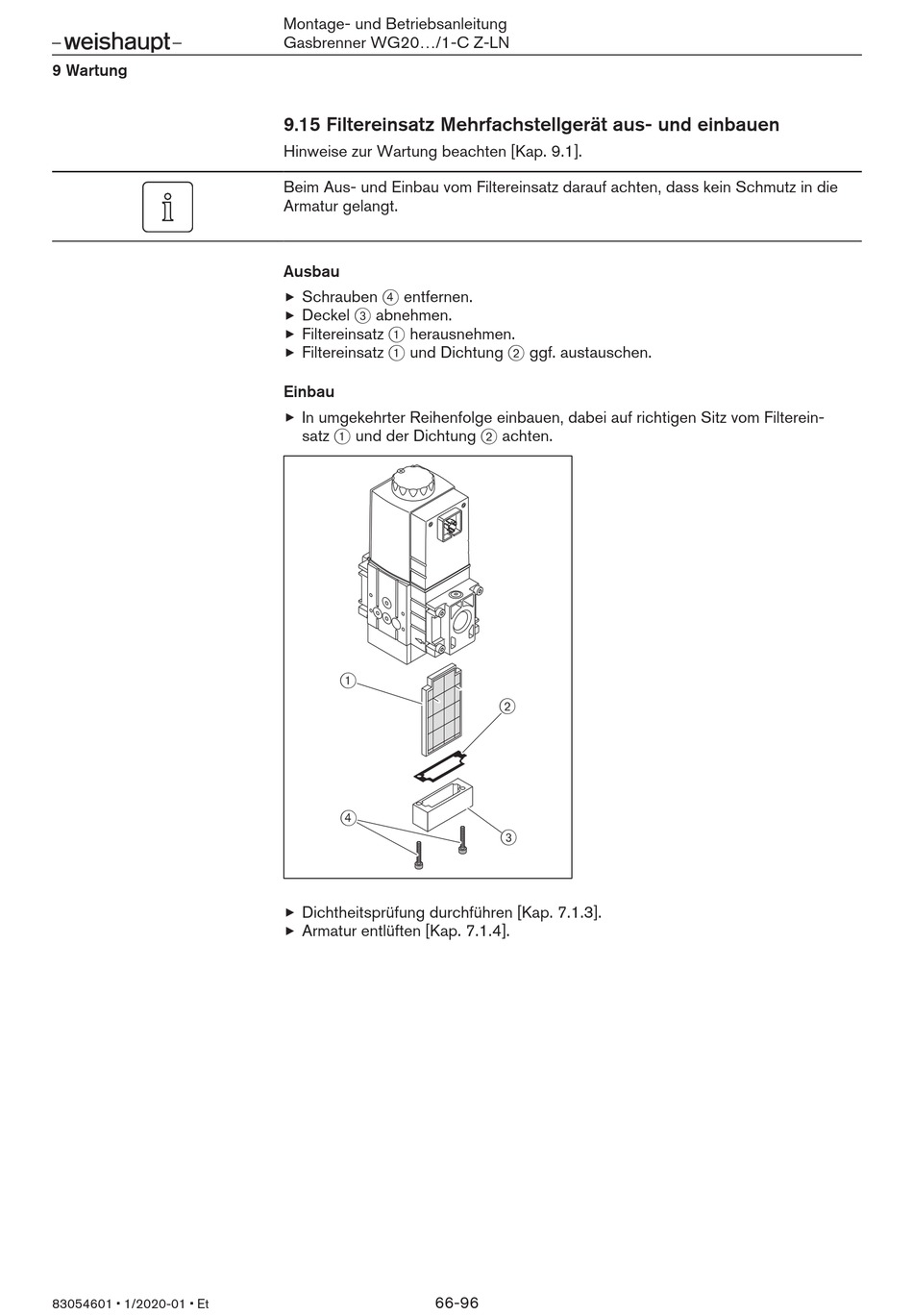

9.15 Filtereinsatz Mehrfachstellgerät aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Beim Aus- und Einbau vom Filtereinsatz darauf achten, dass kein Schmutz in die
Armatur gelangt.
Ausbau
Schrauben 4 entfernen.
Deckel 3 abnehmen.
Filtereinsatz 1 herausnehmen.
Filtereinsatz 1 und Dichtung 2 ggf. austauschen.
Einbau
In umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz vom Filterein-
satz 1 und der Dichtung 2 achten.
1
4
Dichtheitsprüfung durchführen [Kap. 7.1.3].
Armatur entlüften [Kap. 7.1.4].
66-96
2
3
