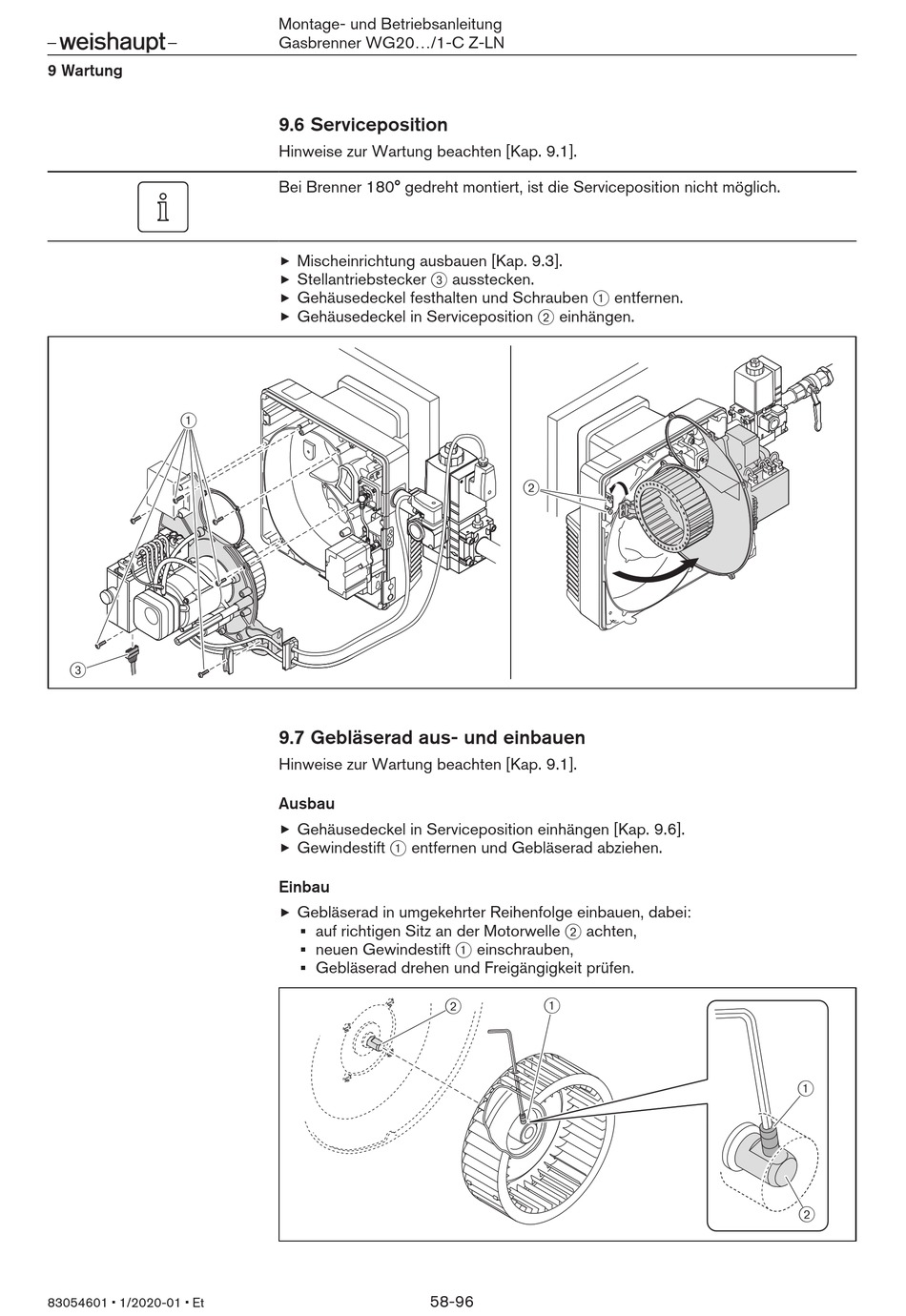

9.6 Serviceposition

Hinweise zur Wartung beachten [Kap. 9.1].
Bei Brenner 180° gedreht montiert, ist die Serviceposition nicht möglich.
Mischeinrichtung ausbauen [Kap. 9.3].
Stellantriebstecker 3 ausstecken.
Gehäusedeckel festhalten und Schrauben 1 entfernen.
Gehäusedeckel in Serviceposition 2 einhängen.
9.7 Gebläserad aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Gehäusedeckel in Serviceposition einhängen [Kap. 9.6].
Gewindestift 1 entfernen und Gebläserad abziehen.
Einbau
Gebläserad in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz an der Motorwelle 2 achten,
neuen Gewindestift 1 einschrauben,
Gebläserad drehen und Freigängigkeit prüfen.
