Weishaupt WG20N/1-C Z-LN Montage- Und Betriebsanleitung Seite 24

4 Montage
83054601 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN

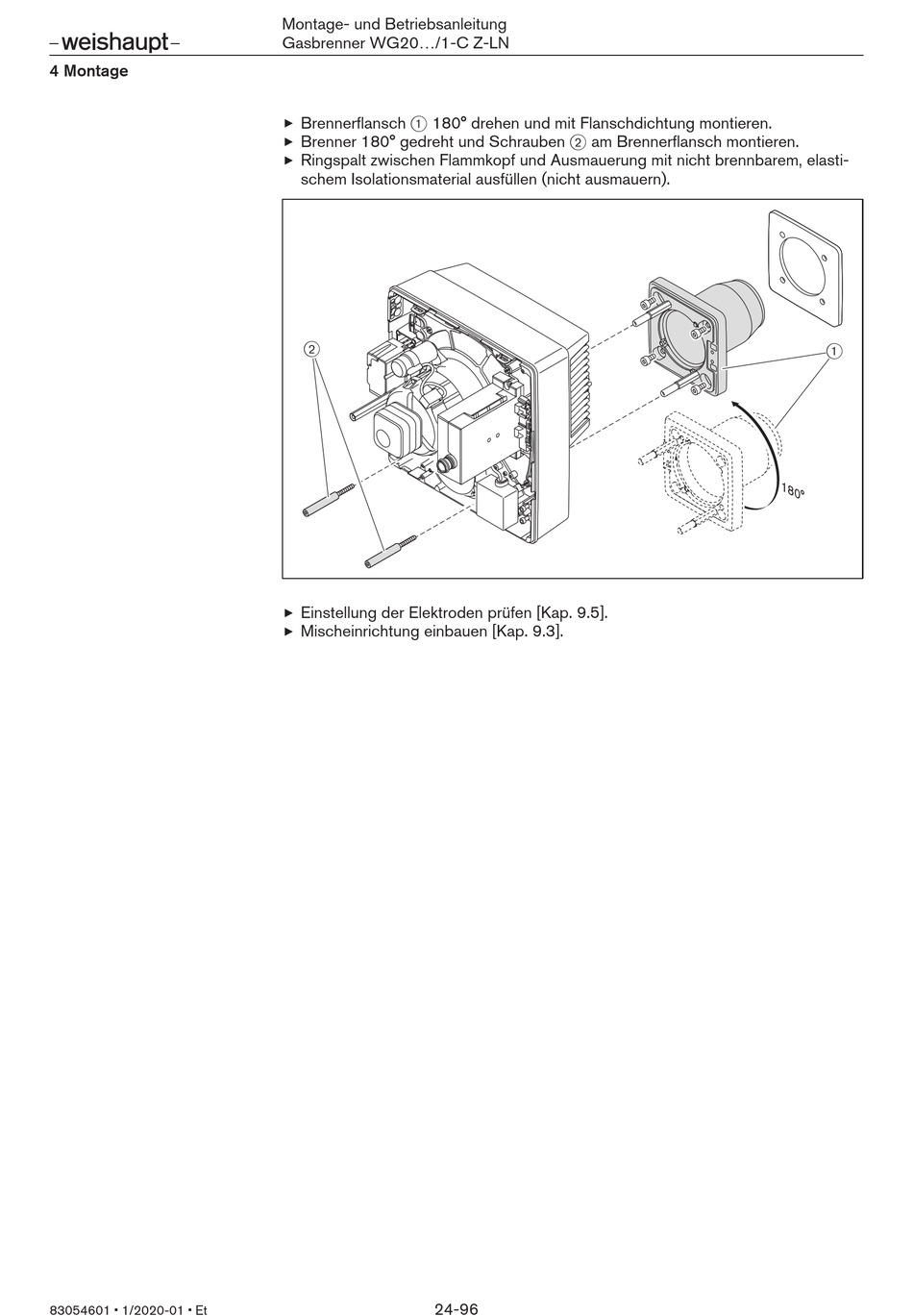

Brennerflansch 1 180° drehen und mit Flanschdichtung montieren.
Brenner 180° gedreht und Schrauben 2 am Brennerflansch montieren.
Ringspalt zwischen Flammkopf und Ausmauerung mit nicht brennbarem, elasti-
schem Isolationsmaterial ausfüllen (nicht ausmauern).
2
Einstellung der Elektroden prüfen [Kap. 9.5].
Mischeinrichtung einbauen [Kap. 9.3].
24-96
1
1 8 0
°
