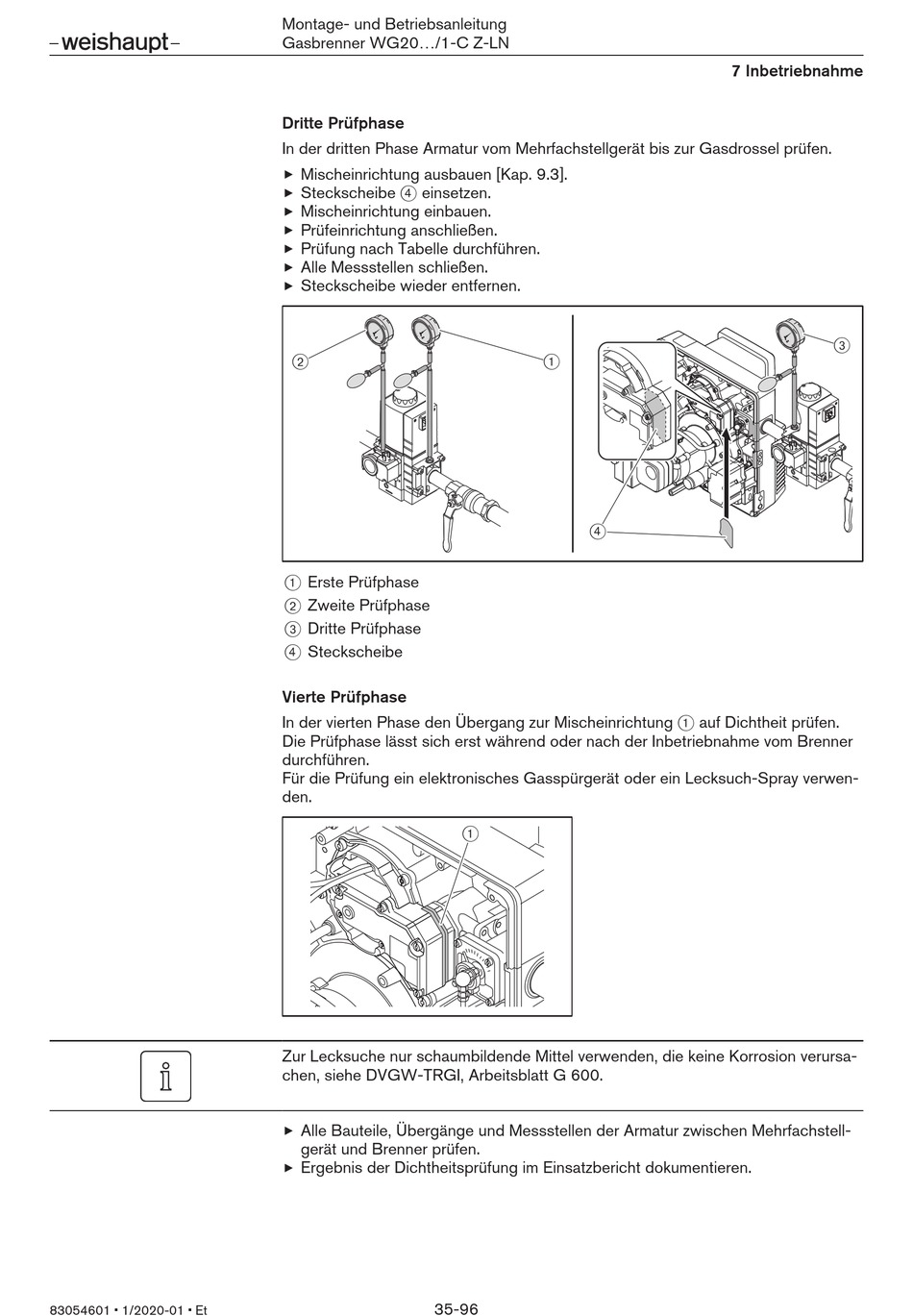

Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C Z-LN
Dritte Prüfphase
In der dritten Phase Armatur vom Mehrfachstellgerät bis zur Gasdrossel prüfen.
Mischeinrichtung ausbauen [Kap. 9.3].
Steckscheibe 4 einsetzen.
Mischeinrichtung einbauen.
Prüfeinrichtung anschließen.
Prüfung nach Tabelle durchführen.
Alle Messstellen schließen.
Steckscheibe wieder entfernen.
2
1 Erste Prüfphase
2 Zweite Prüfphase
3 Dritte Prüfphase
4 Steckscheibe
Vierte Prüfphase
In der vierten Phase den Übergang zur Mischeinrichtung 1 auf Dichtheit prüfen.
Die Prüfphase lässt sich erst während oder nach der Inbetriebnahme vom Brenner
durchführen.
Für die Prüfung ein elektronisches Gasspürgerät oder ein Lecksuch-Spray verwen-
den.
Zur Lecksuche nur schaumbildende Mittel verwenden, die keine Korrosion verursa-
chen, siehe DVGW-TRGI, Arbeitsblatt G 600.
Alle Bauteile, Übergänge und Messstellen der Armatur zwischen Mehrfachstell-
gerät und Brenner prüfen.
Ergebnis der Dichtheitsprüfung im Einsatzbericht dokumentieren.
35-96
1
4
1
7 Inbetriebnahme
3
